Modulsteckplätze
Anschlussschema
CALEC
ST II ist mit 2 voneinander unabhängigen Steckplätzen für optionale Kom-
®
munikations- oder Funktions-Module ausgestattet. Bestückungsabhängig führen
diese 2 Steckplätze zu verschiedenen Anschluss-Möglichkeiten an den Ausgängen
#1A, #1B und #2A. Welche optionalen Kommunikations- oder Funktions-Module
im Gerät bestückt sind, ist aus dem Anschlussschema und der Klemmennumme-
rierung ersichtlich.
Funktionsübersicht Ausgänge #1A, #1B und #2A
Funktion
M-Bus
Modbus RTU (RS 485)
BACnet MS/TP (RS 485)
N2Open (RS 485)
LON TP/FT-10
4 - 20 mA / 0 - 20 mA
4 - 20 mA / 0 - 20 mA
16

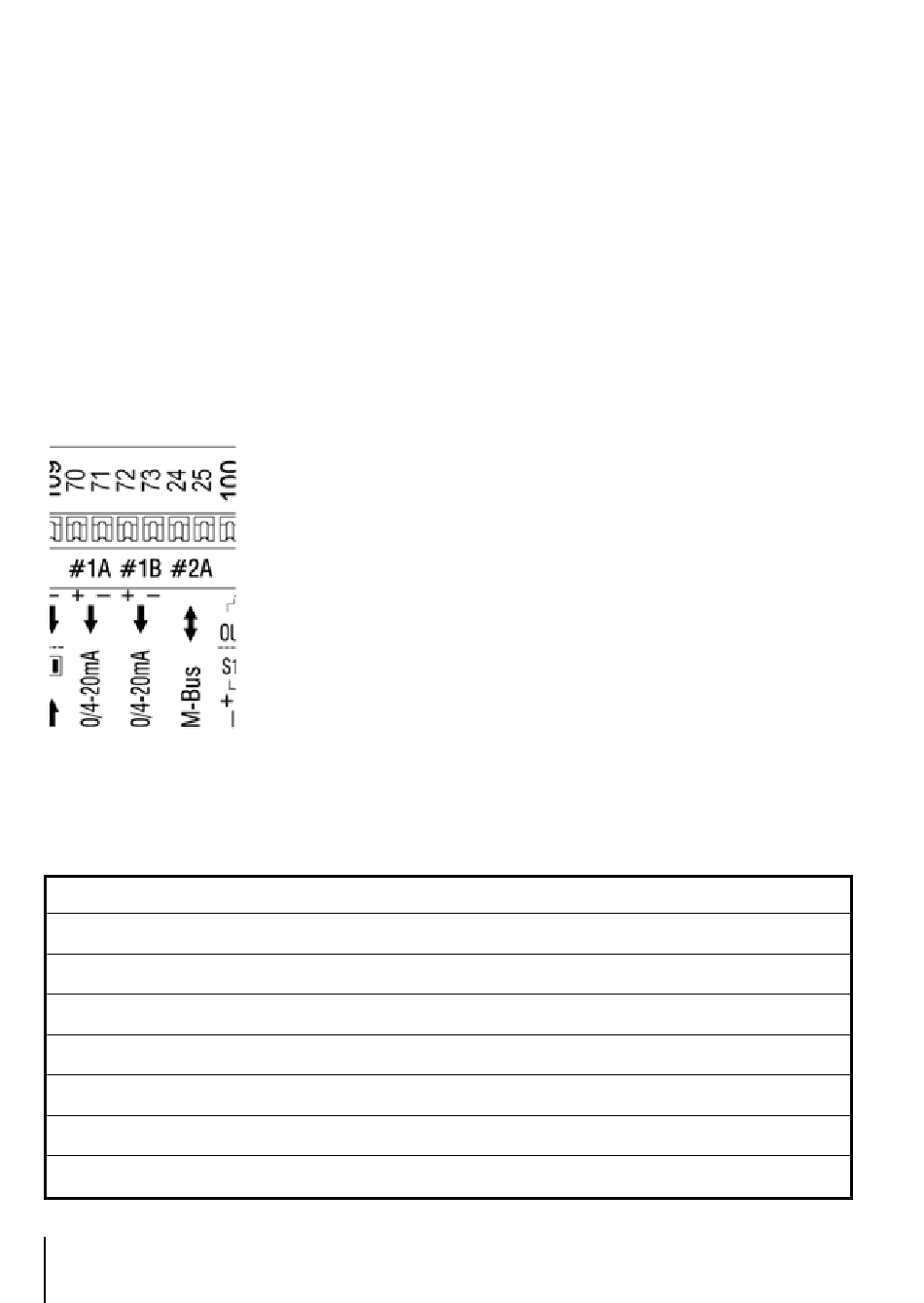

Anschlussschema Beispiel:
Analogausgänge in Socket #1 und M-Bus
in Socket #2.
Klemmen
24 - 25
90a - 91b
90a - 91b
90a - 91b
90a - 97b
70 - 71
72 - 73
Verfügbar auf Ausgang
#2A und / oder #1A
#2A und / oder #1A
#2A und / oder #1A
#2A und / oder #1A
#2A und / oder #1A
#1A und / oder #2A
#1B
CALEC
ST II
®
