РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ/МОНТАЖУ ВЕНТИЛЯТОРОВ aRil

RU RU

УВАЖАЕМЫЕ ГОСПОДА

Вентилятор aRil можно применять в промышленных помещениях (мастерские,

залы, склады, гаражи). Вентиляторами aRil можно управлять при помощи

регуляторов оборотов

ПРИМЕНЕНИЕ:

Вентиляторы aRil можно применять только в промышленных помещениях

(мастерские, залы, складские помещения, гаражи). Вентиляторами aRd можно

управлять при помощи регуляторов оборотов.

КОНСТРУКЦИЯ:

Вентилятор aRil построен из:

-двигателя индукционного асинхронного однофазного, приспособленного к

постоянной работе,

-стального воздушного винта, профилированного под надлежащим углом,

-корпуса изготовленного из технического полимерного материала, устойчивого к

механическим повреждениям.

ЭКСПЛУАТАЦИЯ:

Вентиляторы aRil не требуются в частых осмотрах. Приспособлены к постоянной

работе и в зависимости от условий работы вентилятора можно их совершать

временно в случае потребности.

УСТАНОВКА:

Вентиляторы aRil устанавливаем на стене потолке или подготовленном стеллаже

для монтажа круглых каналов. После распаковки вентилятора следует проверить:

-состояние питающего провода (нарезки, трещины изоляции)

-состояние корпуса вентилятора (вмятины, деформации) - воздушный винт не

должен соприкасаться с корпусом.

Данные на техническом стикере должны соответствовать параметрам данной

электрической установки. Рекомендуется проверение состояния продукта в связи с

возможными повреждениями возникшими во время транспорта.

ВНИМАНИЕ!!!

Перед началом монтажа выключите источник питания в электрической установке!

Если не установлено повреждений продукта, можно приступить к установке

вентилятора в предназначенном месте:

-подготовить электроприсоединения

-установить вентилятор в вентиляционном канале

-наложить каналы с обеих сторон на фланцы в корпусе

-натянуть каналы на патрубки выходящие из корпуса с использованием кабельной

стяжки и уплотнительной ленты

-подключение к электрической установке должно быть совершено

квалифицированным персоналом с полномочиями!

КОНСЕРВАЦИЯ:

С целью удаления загрязнений из вентилятора следует:

-отключить вентилятор от электрической сети

-демонтировать вентилятор

-в случае серьезной степени загрязнения следует демонтировать турбину с

использованием отвертки или ключа

-тщательно помыть все детали влажной тряпкой с небольшим количеством

моющего средства, обращая внимание чтобы не замочить двигателя

-после того, как вытереть до суха все элементы вентилятора следует повторно их

закрепить (способ крепления воздушного винта к оси двигателя решен при

помощи дистанционной прокладки или распорного болта, в связи с чем этот болт

не докручивается до упора)

-установить вентилятор в предназначенном месте

ООО airRoxy

ул

. Graniczna 40

44-178 Przyszowice

Тел. (+48) 32 239 42 00,

www.airroxy.com

e-mail: oﬃce@airroxy.com

КОНСЕРВАЦИЯ ДВИГАТЕЛЯ:

Двигатель должен быть подврежен временным осмотрам в зависимости от условий

в каких работает, однако не реже чем раз в два года. Осмотр охватывает очистку и

внешний осмотр двигателя и защит.

Осмотр должно выполнять лицо с надлежащими квалификациями.

Следует проверить: -сопротиврелние изоляции и обмотки, -сопротивление

заземления, -состояние подшипников.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Убедитесь, что напряжение (В) и частота (Гц) источника питания соответствуют

значениям, указанным на паспортной табличке.

После установки прибор должен легко отключаться от электросети.

Аппарат можно отключать с помощью вилки или выключателя, вмонтированного в

стационарную электропроводку, что отвечает стандартам установки

электрооборудования.

При стационарной установке кабель аппарата должен быть фиксированно

вмонтирован в электропроводку.

(кабель с 2 или 3 сердечниками с минимальным поперечным сечением 1 мм2

и максимальным – 1,5 мм2).

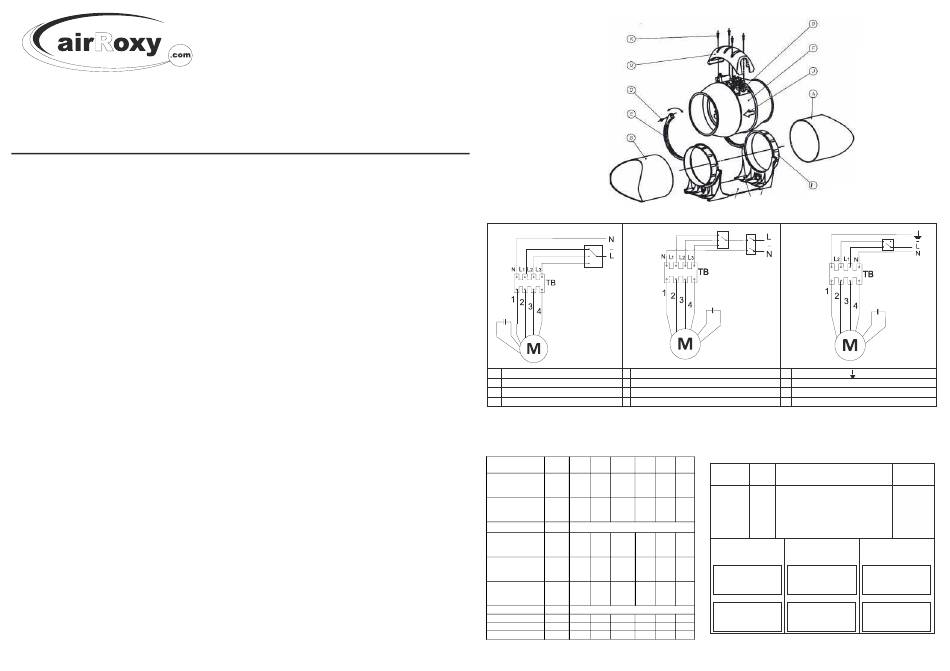

Для выполнения электрического подключения смотрите электрическую схему

в зависимости от модели изделия (см. рис. 3A, 3B, 3C, ).

Подключение заземления не требуется при условии, что это прибор с двойной

изоляцией (Класс II).

Снимите крышку блока подключения как показано на рис. 2. Проделайте отверстие

в гибком держателе (O), чтобы провода электропроводки смогли пройти через

него.

Кабель электропитания следует установить таким образом, чтобы жидкость или

пар не могли попасть по нему в прибор. Если это невозможно, кабельный ввод

должен быть дополнительно изолирован, например, с помощью силикона. В

противном случае, указанная степень защиты (IP) не сохранится.

Данный прибор оснащен одно-, двух- или трехскоростным двигателем

(в зависимости от модели).

Если вы хотите установить коммутатор, который позволяет выбирать высокую,

среднюю и низкую скорость, см. рис. 3A – 3C.

ВНИМАНИЕ!

Подключение к электрической сети должно быть выполнено квалифицированным

электриком с полномочиями SEP!

Перед приступлением к действиям по консервации или регулировке, следует

отключить вентилятор от электрической сети! Электрическая установка должна

содержать выключатель, в котором расстояние между контактами всех полюсов

составляет не менее чем 3 мм. Требуется безусловное заземление вентилятора.

Следует предпринять соответствующие меры для избежения обратного потока

газов в помещение из открытого дымохода или другого оборудования с открытым

огнем.

Вентиляторов aRil нельзя применять в помещениях содержащих повышенное

количество влажности и в качестве противовзрывных вентиляторов. Все действия

по консервации следует выполнять после предварительного отключения

вентилятора aRil от электросети, даже если вентилятор не работает!!!

Запрещается приближаться к вентилятору во время работы, а также без

предварительного отключения питания от установки.

Монтаж вентилятора aRil способом не соответствующим руководству или

эксплуатация вентилятора в состоянии даже частично не комплектном запрещено!

Следует безусловно подключить заземляющий провод!

Следует проверить направление оборотов воздушного винта после подключения,

так как неправильное направление работы турбины причинится к неправильной

работе оборудования. В случае повреждения следует поручить починку

специалистическому сервису. Перед запуском двигателя следует проверить все

болтовые соединения.

рис

. 3A

. 3B

aRil 100

aRil 125

aRil 150/160

черный (N-)

синий+N - высокую скорость

синий+N-высокую скорость

коричневый+N-среднюю скорость

белый +N-низкую скорость

белый +N - низкую скорость

ГАРАНТИЯ

Вентиляторы канальные aRil фирмы airRoxy обладают гарантией на период 2 лет от даты закупки. Гарантия действительна исключительно с

подтверждением закупки и правильно заполненным гарантийным талоном. Не охватывает изъян, возникших в результате действия внешних

механических сил, загрязнений, собственных переработок, действия химических факторов, непрофессионального монтажа.

aRil

ПАРАМЕТР

ЕДИНИЦА

ИЗМЕРЕНИЯ

100

125

150/160

200

250

120

180

288

660

воздушный

1200

m³/h

138

200

330

750

1470

поток

198

280

432

870

аккустическо

dB(A)

е давление

напряжение питаия

V/Hz

220-230V ~50 Hz

1500

1450

1250

обороты

2150

1/min

1750

1700

2050

двигателя

2550

2350

2250

2300

134

мощность

200

105

0,098

0,17

0,44

0,095

потребление

0,7

0,10

0,18

0,102

0,45

тока

0,9

0,11

0,112

0,19

0,45

макс. темп. работы

°C

-20 ~+60

вес

2,1

2,9

4,9

7,8

степень защиты

класс изоляции

рис. 2

рис

. 3C

aRil 200

Желто-зеленый ( )

белый+N- низкую скорость

черный+N - высокую скорость

Красный (N-)

Гарантийная карта №:_____________

aRil

310

Объем ремонта

обнаружения

ремонта

1680

2220

1650

Модель: ____________________

Фабричный номер:___________

2150

Дата продажи:_______________

№ счета:____________________

200

Печать продавца

290

0,9

1,3

Дата _____________

Печать сервисного пункта

10,5

2 года гарантии

aRil 250

aRil 310

Подпись
