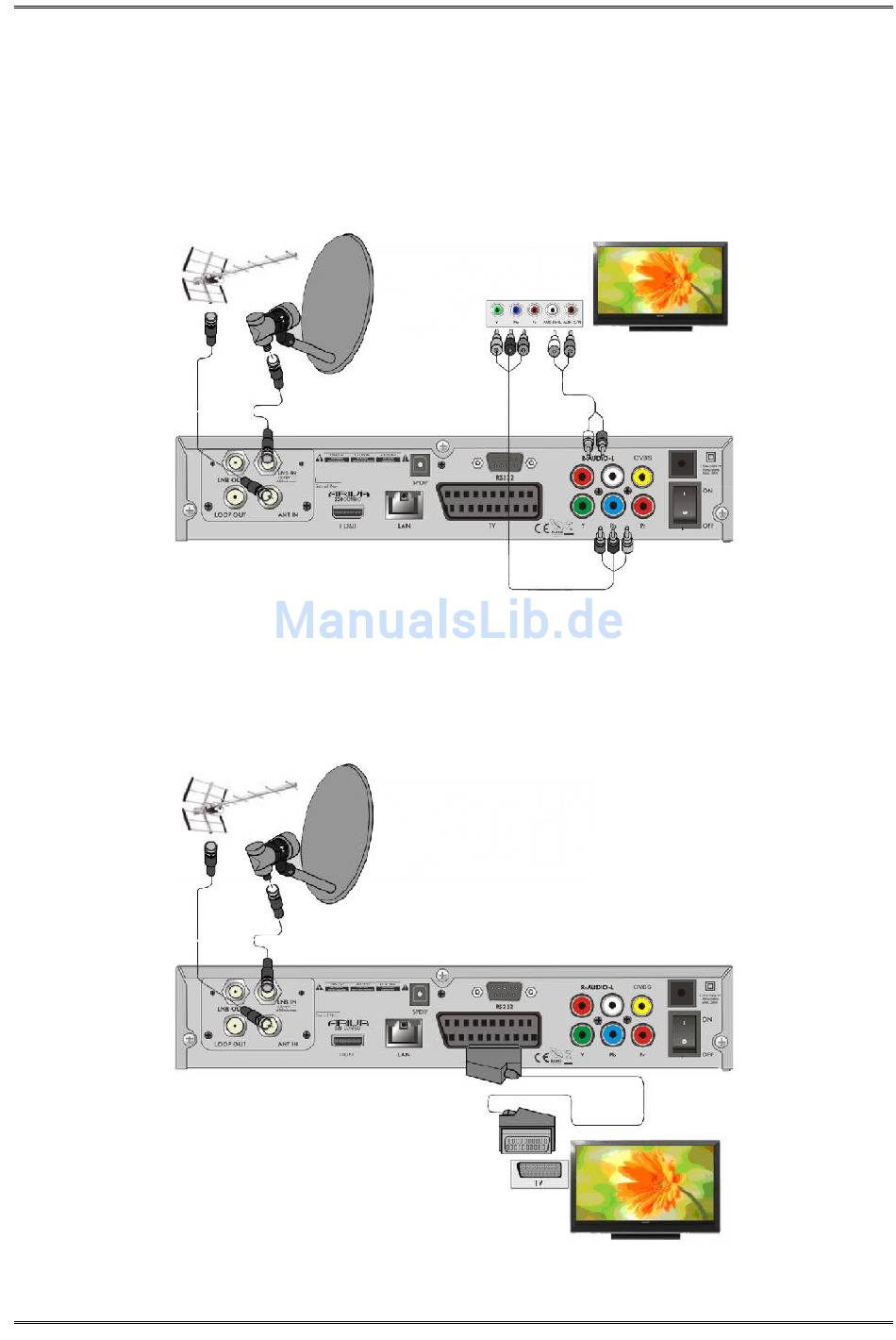

9.2 Anschluss an den Fernseher mit Component (YPbPr) - Kabel

1. Die Schüssel an den ANT IN Anschluss am Receiver anschließen.Ihr Receiver ist
vorprogrammiert.
2. Bild und Ton (insgesamt fünf Cinch- Stecker) an die entsprechenden (gleichfarbigen)
Buchsen des Fernsehers anschließen.
Die drei Cinch-Buchsen (grün, blau und rot) dienen der Bildübertragung. Die weiteren zwei
(rot und weiss) dienen der Tonübertragung (rechts/links).

9.3 Anschluss an den Fernseher mit SCART- Kabel

1. Die Schüssel an den ANT IN Anschluss am Receiver anschließen. Ihr Receiver ist
vorprogrammiert.
2. Bild und Ton mittels SCART- Verbindungskabel an die entsprechende SCART- Buchse des
Fernsehers anschließen. Falls der Fernseher über mehrere SCART- Eingänge verfügt,
bitte merken Sie die Buchsennummer.
13
