Betriebsanleitung SL SLIMTHERM D.A
VORSICHT
Verbrennungsgefahr an heißer Oberfläche
Erreichbare Höchsttemperaturen:
- Max. 160°C bei T3 Heizungen
- Max. 100°C bei T4 Heizungen
- Max. 70°C bei T5 Heizungen
- Max. 50°C bei T6 Heizungen
Gerät während des Betriebes nicht berühren! Vor
Arbeiten am Gerät dieses erst abkühlen lassen.
5
Technische Daten
Schutzart
Bemessungsspannung
zul. Betriebsspannung
Bemessungsstrom: (unter
Beachtung von VDE 0298)
Umgebungstemperatur
Max. zul. Einsatztemperatur
Schaltleistung des
Ausfallmelders (AM)
Anschlusskabel
Anschlusskabel AM
Material
Mittlere Betriebsdauer
(MTBF)
Lagertemperatur
Profiltyp "L" Höhe x Breite x
Tiefe
Profiltyp "P" Höhe x Breite
x Tiefe
Profiltyp "T" Höhe x Breite
x Tiefe
INFO
Die genauen technischen Daten Ihres Geräts
entnehmen Sie dem Typenschild. Informationen zur
Heizleistung finden Sie auf dem Datenblatt.
Seite 4 / 8
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
IP66/IP68 1bar/30min
max. 265 V AC
max. 275 V AC
max. 10 A
- 60 bis + 60 °C
- 60 bis + 180 °C
10 A / 275 V AC
Silikonschlauchleitung,
kerb- und ölfest, 3 x 1,5
mm²
Silikonschlauchleitung,
kerb- und ölfest, 5 x 1,0
mm², Ø8,5 mm
Aluminium,
seewasserfest, schwarz
eloxiert
50.000 h
- 60 bis + 80°C
105 x 206 x 30
mm
225 x 206 x 30
mm
325 x 206 x 30
mm
Temperaturklasse
Nennspannung/Betriebsspannung

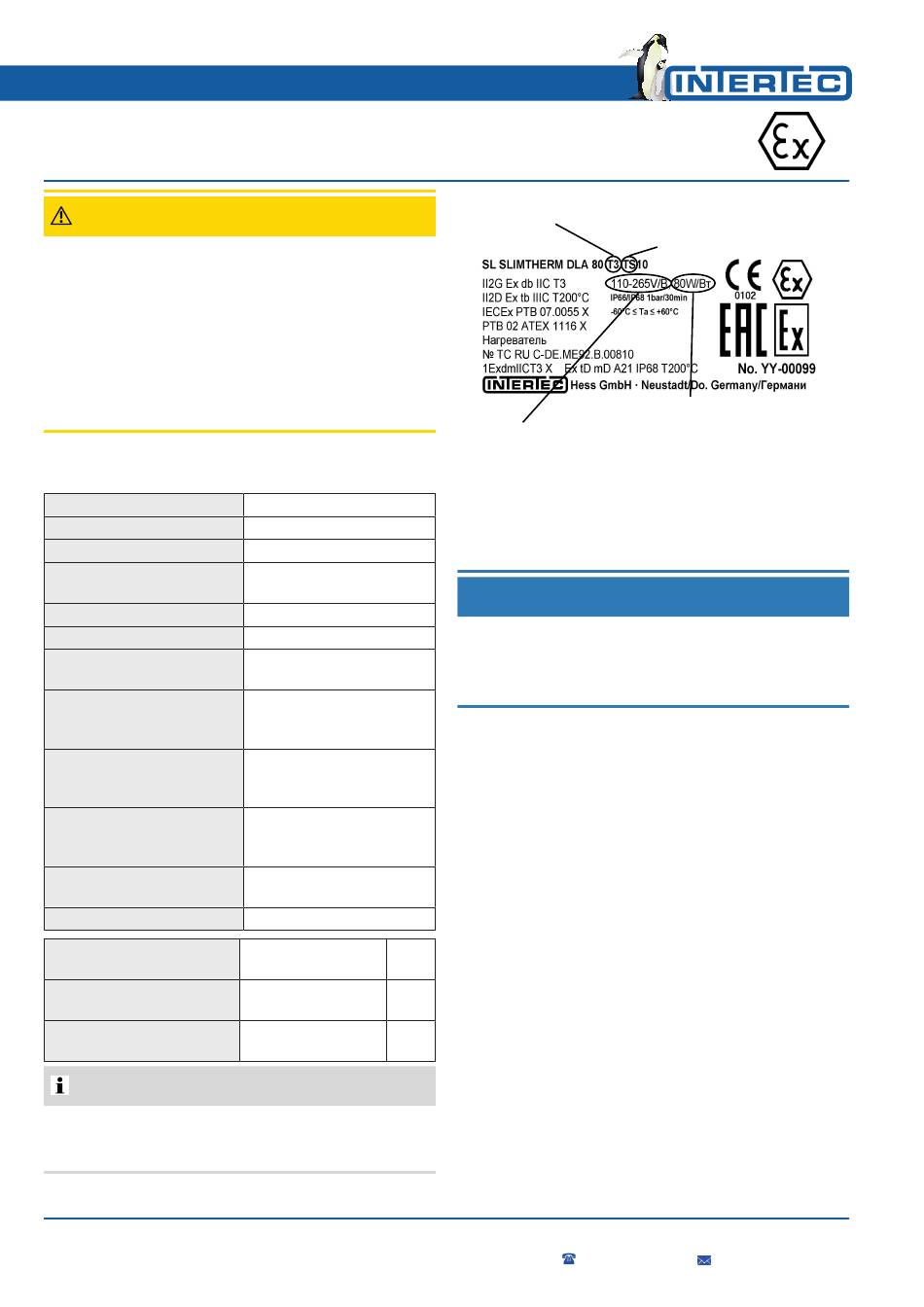

Abb. 1: Beispiel: Typenschild SL SLIMTHERM DLA 80 T3
TS10
6
Einbau
HINWEIS
Vorsichtig entnehmen
Bei der Entnahme aus der Verpackung und beim
Transport darf die Anschlussleitung nicht belastet und
geknickt werden.
Die optimale Einbaulage der SLIMTHERM Heizung ist
senkrecht stehend (mit der Kabelverschraubung nach
unten) und mit der Rückseite vollflächig auf eine
Metalloberfläche kontaktiert. Der Betrieb in anderen
Einbaulagen ist jedoch auch möglich.
Die freie Konvektion darf nicht behindert werden. Die
Mindestabstände und Einbaulage finden Sie in der
nachfolgenden Abbildung.
Das Typenschild muss lesbar bleiben.
Es
ist
darauf
zu
achten,
Wärmedurchgangszahl des umgebenden Gehäuses
nicht kleiner ist als 0,5 W/K.
Aus Gründen der Betriebssicherheit darf die Heizung nur
bei
Bedingungen
betrieben
ausgeschlossen ist, dass die Ansprechtemperatur des
Begrenzers überschritten wird.
Die Einsatztemperaturen sind zu beachten.
Die Anschlussleitung ist bis zum Eingang in die
bauseitige Abzweigdose unter Berücksichtigung des
zulässigen Biegeradius = 5 x Außendurchmesser fest zu
verlegen.
Im
Staub-Ex-Bereich
Anforderungen der EN 60079-14 zu beachten.
