Elektroöfen Rev. 0 ______________________________________________________________________ EKF 523 UD

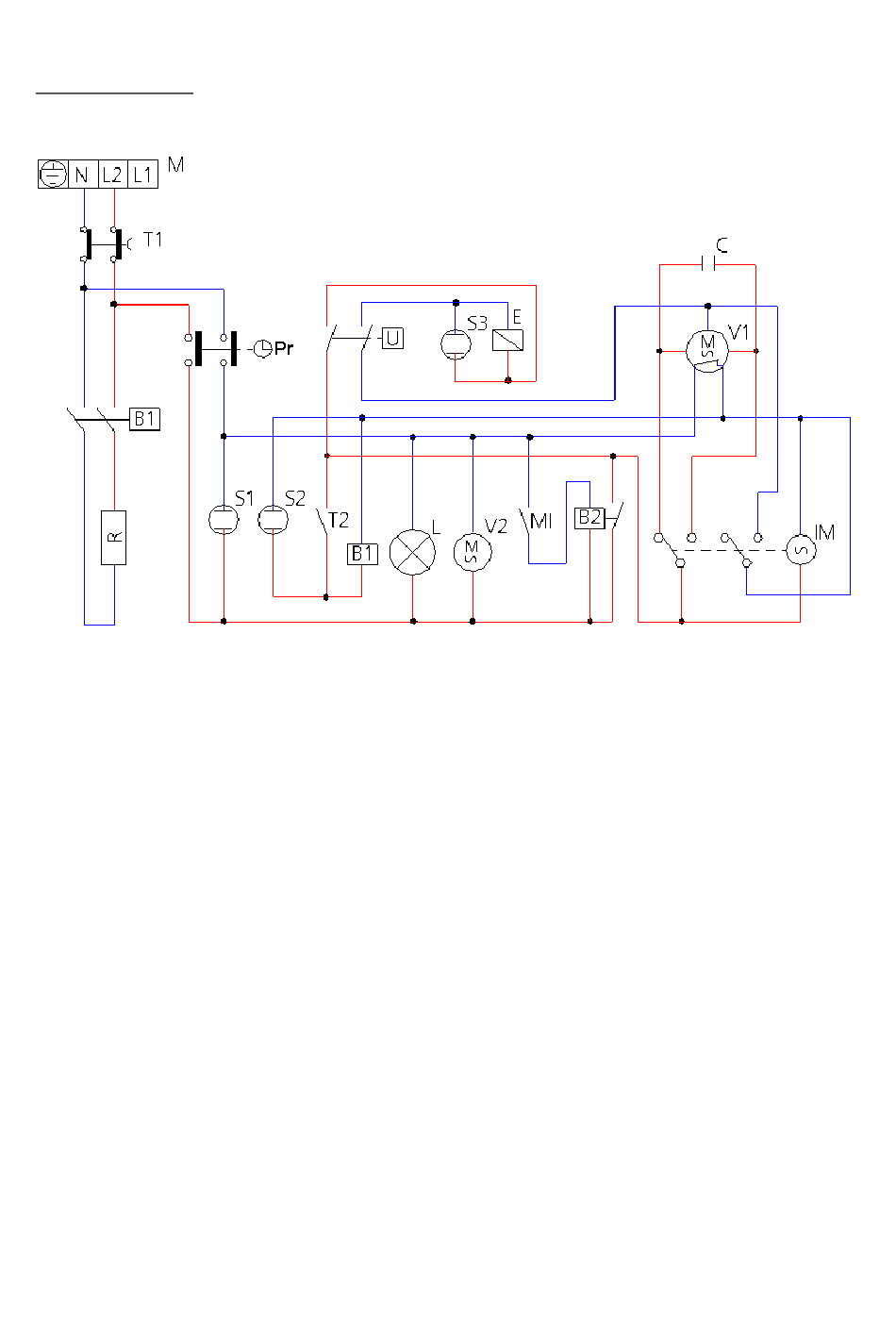

1 1 1 1 3 3 3 3 . . . . Schaltpläne Schaltpläne
Schaltpläne Schaltpläne
M Versorgungsklemmleiste
T1 Sicherheitsthermostat
B1 Fernschalterspulen
B2 Relaisspule
R Kreisförmige Heizelemente
Pr „Kochende"-Programmier
S1 Leuchtmelder Programmierer
S2 Leuchtmelder Thermostat
S3 Leuchtmelder automatischer Befeuchter
___________________________________________________________________________________________ S. 11
Legende e e e Legend
Legend Legend
T2 Ofenthermostat
U Automatischer Befeuchter
E Wasserelektroventile
L Ofenlampe
MI Türmikroschalter
C Kondensatoren
V1 Motorbetriebene Radialgebläse
V2 Kühlmotorenlüfter
IM Betriebsumschalter
