Art.-Nr.: 793 000/793 000up/793 050/793 050up

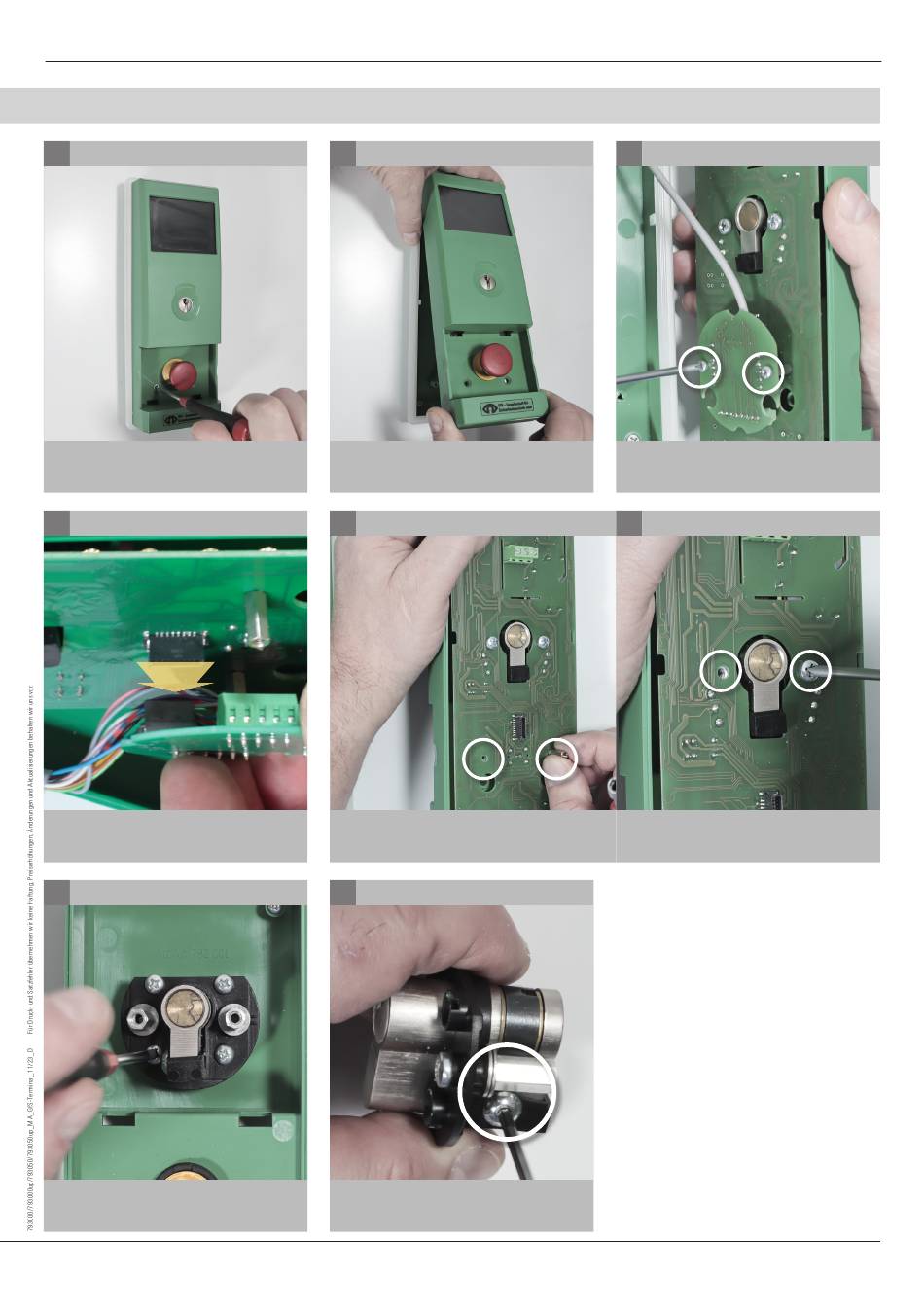

PROFILHALBZYLINDER WECHSELN

1 Gehäusedeckel
GfS SMARTTerminal® spannungslos schalten.
Notschalterabdeckung entfernen (2 Schrauben)
4 Verbindungskabel
Platine vorsichtig abziehen
7 Zylinderhalterung
Zylinderhalterung abschrauben (4 Schrauben)
Version: 123564/2022
2 Gehäusedeckel
Gehäusedeckel abheben
5 Schlüsselschalterelement
Stehbolzen entfernen (2x)
8 Zylinderbefestigung
Zylinderbefestigung lösen und Zylinder tauschen. (Max.
30/10)
GfS SMARTTerminal PRAXIS
3 Anschlußplatine
Platine demontieren (2 Schrauben)
6 Schlüsselschalterelement
Platine lösen (4 Schrauben)
