SLIM LCD LED TV FIXED WALL MOUNT
MULTIPLE DESKTOP MONITOR ARM WITH CLAMP
1
EN

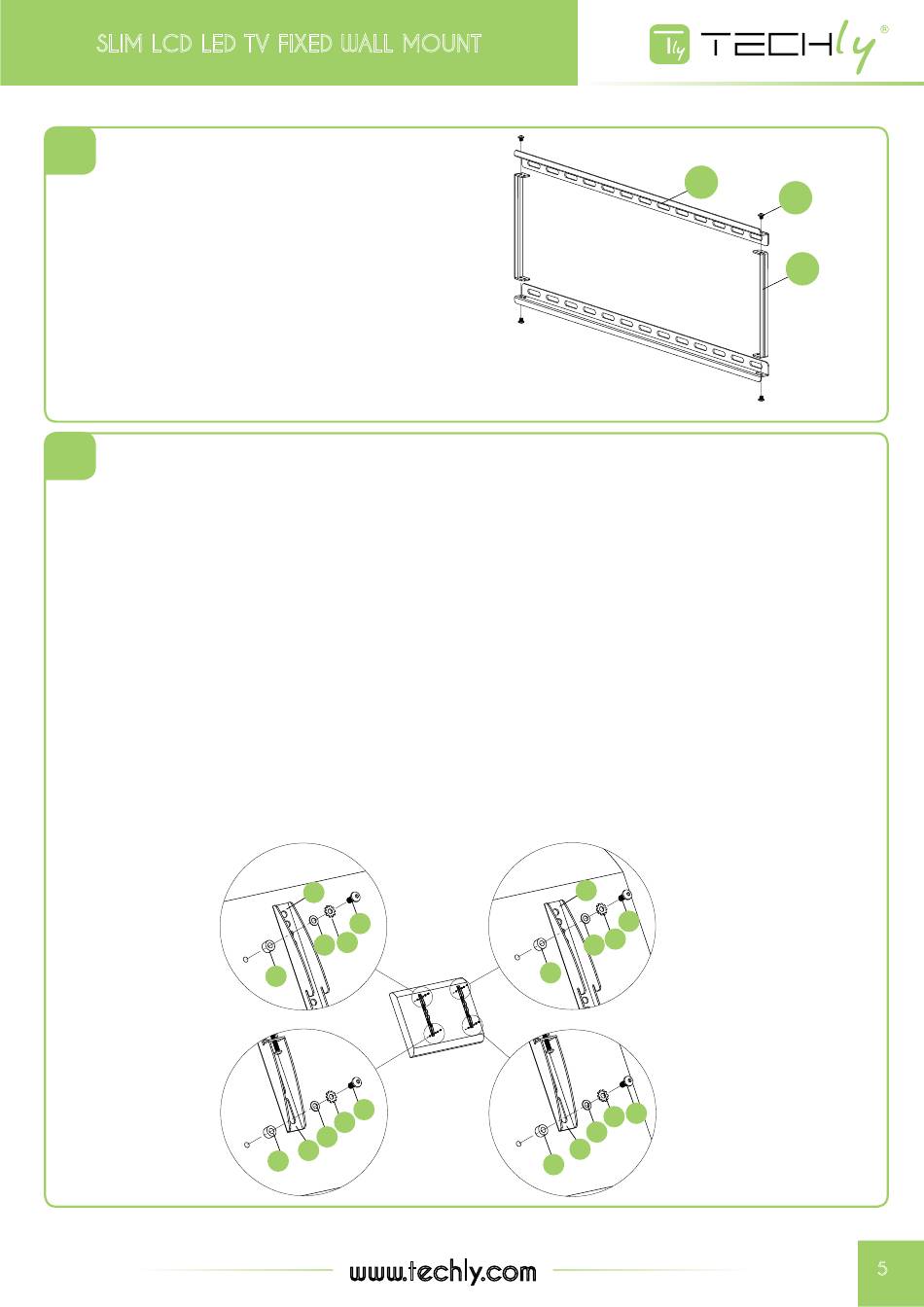

Assemble the Wall plate
Assemble the Wall Plate by 4pcs M5x6 bolt(r)
as diagram.
IT
Assemblare la placca a muro
Assemblare la placca a muro con 4 viti M5x6 (r)
come mostrato dallo schema.
DE
Montieren Sie die Wandtafel
Montieren Sie die Wandplatte mit 4 Schrauben M5x6 (r)
wie in der Abbildung gezeigt,
FR
Assembler la plaque murale
Assembler la plaque murale avec 4 vis M5x6 (R)
comme indiqué dans le schéma
ES
Montar la placa de la pared.
Montar la placa de pared con 4 tornillos M5x6 (r)
como se muestra en el diagrama
Zamontować tablicę na ścianie
PL
Zmontowania płyty ściennej z 4 śrub M5x6 (R),
jak pokazano na schemacie
2
EN
First of all, verify the diameter of the bolt (d, e, f, g) your TV requires.
Once you have determined the correct diameter, please see the rela-
tive diagram below. You will thread the bolt into the TV using the cor-
rect lock washer (h, i, j, k) and washer (l,m). You can use the Plastic
Space(n) if the bolt is too long. Please make sure the monitor brackets
(c) are vertically centered and level with each other.
IT
Prima di tutto, verificate il diametro delle viti (d, e, f, g) richieste dalla
vostra TV. Appena avete determinato il diametro corretto, visionate
lo schema sotto riportato. Dovete quindi infilare le viti nel retro della
televisione utilizzando le corrette rondelle dentellate (h, i, j, k) e rondelle
piane (l, m). Potete usare dei distanziatori in plastica (n) se la vite
dovesse risultare troppo lunga. Assicuratevi che le staffe di supporto
del monitor (c) siano centrate verticalmente e allo stesso livello.
Überprüfen Sie als erstes den Durchmesser der Schrauben (d, e, f, g), die
DE
Sie für Ihren Fernseher benötigen. Sobald Sie den korrekten Durchmesser
festgestellt haben, nehmen Sie die Abbildung unten zur Hand. Dann
müssen Sie die Schraube in die Rückseite des Fernsehers einsetzen und
dazu die korrekten gezahnten (h, i, j, k) und flachen (l, m) Unterlegscheiben
verwenden. Sie können die Kunststoff-Space (n) zu verwenden, wenn
der Bolzen zu lang ist. Vergewissern Sie sich, dass die Halterungen des
Monitors (c) vertikal und auf der gleichen Höhe zentriert sind.
M4 D ia m e te r B o lt
C
c
D
d
H
L
h
l
D ia g r a m 2
N
n
M5 D ia m e te r B o lt
E
e
I
i
l
L
c
C
n
N
www.techly.com
a
r
FR
Avant toute chose, vérifier le diamètre des vis (d, e, f, g) en fonction de la
M4 D ia m e te r B o lt
TV. Une fois le diamètre correct trouvé, consulter le schéma ci-dessous.
Insérer les vis dans la partie arrière du téléviseur en utilisant les rondelles
dentelées adaptées (h, i, j, k) et les rondelles plates (l, m). Vous pouvez
utiliser l'espace en plastique (n) si le boulon est trop long. S'assurer que
b
c
les crochets de supports de l'écran (c) sont centrés verticalement et
sont au même niveau.
d
h
ES
Como primera cosa, controlar el diámetro de los tornillos (d, e, f, g) que
l
la tele necesita. Tras haber determinado el diámetro correcto, visualicen
D ia g r a m 2
n
el esquema que se muestra a continuación: Tendrán que introducir los
tornillos en la parte trasera de la tele utilizando arandelas correctas
dentadas (h, i, j, k) y arandelas llanas (l, m). Usted puede utilizar el
M5 D ia m e te r B o lt
espacio plástico (n) si el perno es demasiado largo. Asegúrense de que
los estribos de soporte del monitor (c) estén centradas en vertical y al
mismo nivel.
PL
Przede wszystkim należy sprawdzić czy średnica śrub (d, e, f, g) jest
właściwa dla telewizora. Po ustaleniu średnicy śrub spójrz na diagram
e
obok. Śruby należy przykręcić używając odpowiednich podkładek
i
l
ząbkowanych (h, i, j, k) oraz podkładek (l, m). Możesz wykorzystać
c
przestrzeń Plastic (n), jeśli śruba jest zbyt długi. Należy zwrócić uwagę
n
aby uchwyty (c) były przykręcone równo w pionie oraz poziomie
względem siebie.
M6 D ia m e te r B o lt
C
c
F
f
J
j
M
m
N
n
M8 D ia m e te r B o lt
g
K G
k
m
M
c
C
n
N
A
a
R
r
B
b
M6 D ia m e te r B o lt
c
f
j
m
n
M8 D ia m e te r B o lt
g
k
m
c
n
