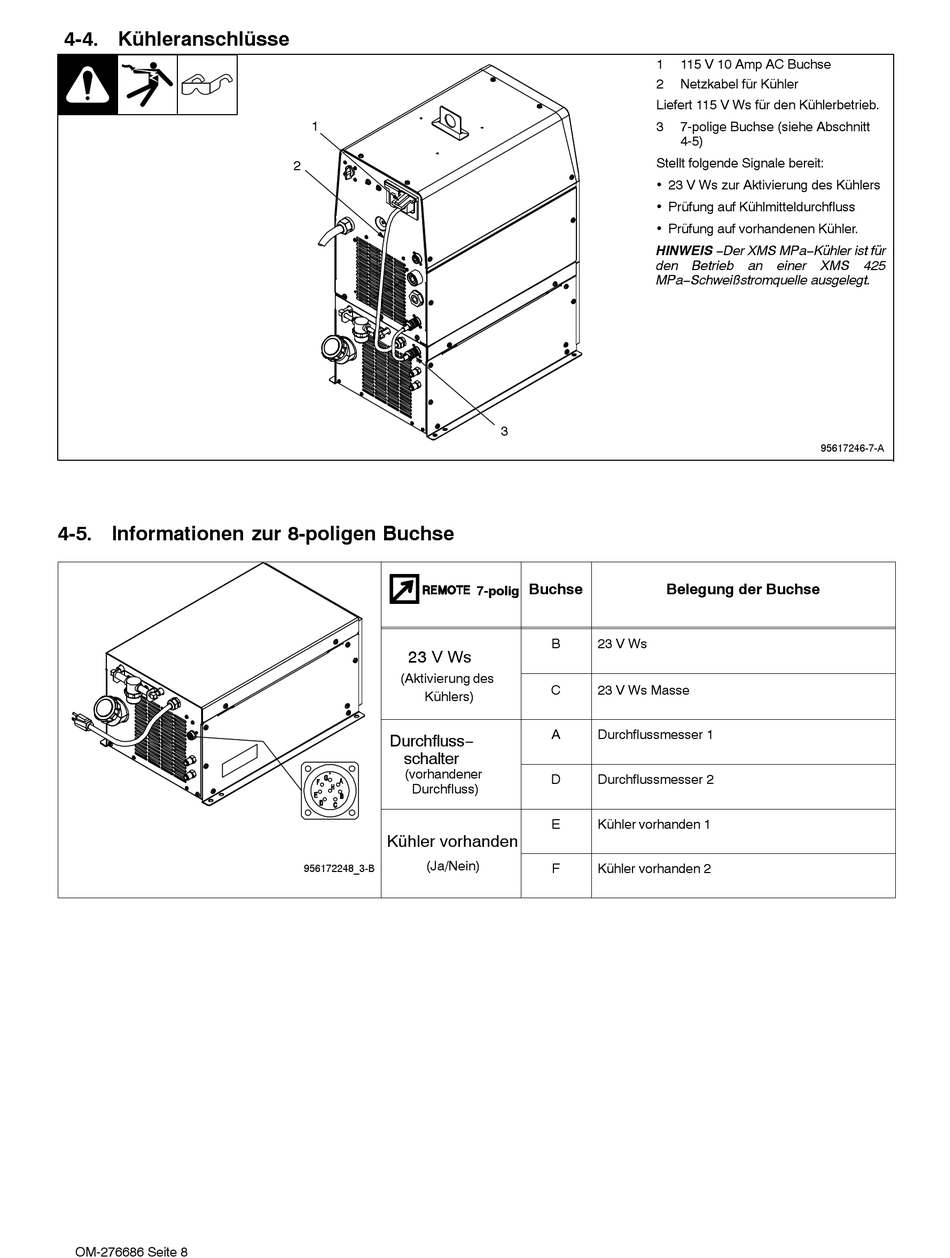

4-4. Kühleranschlüsse

4-5. Informationen zur 8-poligen Buchse

OM-276686 Seite 8
1
2
23 V Ws
(Aktivierung des
Kühlers)
Durchfluss−
schalter
(vorhandener
Durchfluss)
Kühler vorhanden
(Ja/Nein)
956172248_3-B
1
2
Liefert 115 V Ws für den Kühlerbetrieb.
3
Stellt folgende Signale bereit:
 23 V Ws zur Aktivierung des Kühlers
 Prüfung auf Kühlmitteldurchfluss
 Prüfung auf vorhandenen Kühler.
HINWEIS −Der XMS MPa−Kühler ist für
den Betrieb
MPa−Schweißstromquelle ausgelegt.
3
Buchse
7-polig
B 23 V Ws
C 23 V Ws Masse
A Durchflussmesser 1
D Durchflussmesser 2
E Kühler vorhanden 1
F Kühler vorhanden 2
115 V 10 Amp AC Buchse
Netzkabel für Kühler
7-polige Buchse (siehe Abschnitt
4-5)
an einer XMS
95617246-7-A
Belegung der Buchse
425
