RMG RGC 7-C Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für RGC 7-C:
Diese Anleitung herunterladen
Inhaltsverzeichnis

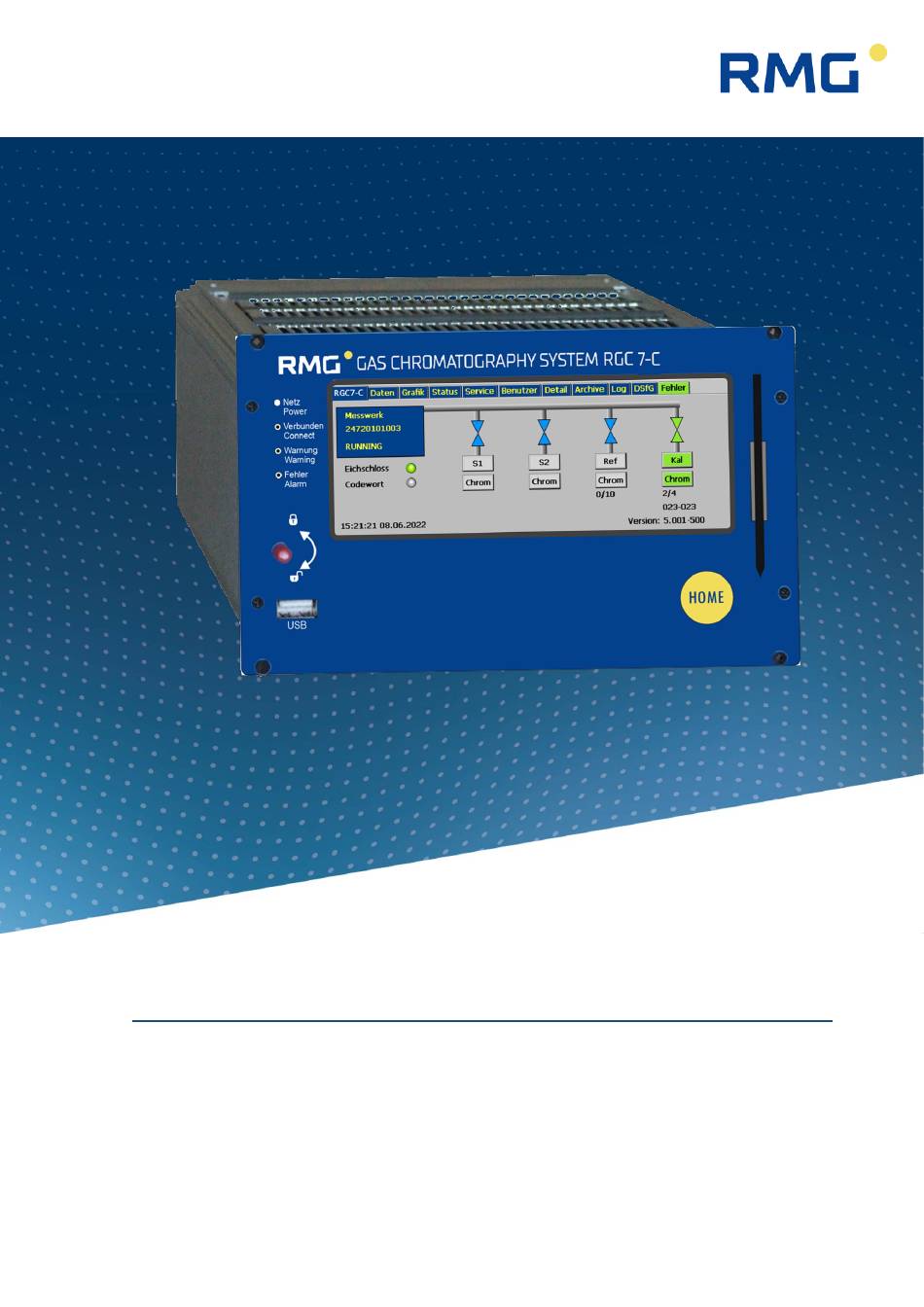

BEDIENUNGSANLEITUNG
ANALYSE-RECHNER RGC 7-C
Stand:
17.05.2023
Version:
01 DE
Firmware:
5.001
Inhaltsverzeichnis
loading

Verwandte Anleitungen für RMG RGC 7-C

Inhaltszusammenfassung für RMG RGC 7-C

  • Seite 1 BEDIENUNGSANLEITUNG ANALYSE-RECHNER RGC 7-C Stand: 17.05.2023 Version: 01 DE Firmware: 5.001...
  • Seite 2 Originales RGC7-C_manual_de_01 vom 17.05.2023 ist das origi- Dokument nale Handbuch für den Analyserechner RGC 7-C zu dem Gaschromatographen RGC 7-M. Dieses Doku- ment dient als Vorlage für Übersetzungen in andere Sprachen. Hinweis Papier aktualisiert sich leider nicht automatisch, die technische Entwicklung schreitet aber ständig voran.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ÜBER DIESE ANLEITUNG ............1 Ziel der Anleitung ..................1 1.1.1 Abkürzungen ...................... 1 1.1.2 Symbole ......................2 1.1.3 Aufbau von Hinweisen ..................3 1.1.4 Arbeiten mit dem Gerät ..................4 1.1.5 Risikobeurteilung und -minimierung ..............8 1.1.6 Gültigkeit der Anleitung ..................
  • Seite 4 5.1.8 Benutzer: Anwenderspezifische Anzeige ............44 5.1.9 Detail: Liste aller Messwerte und Parameter des RGC 7-C ......44 5.1.10 Archive: Anzeige der Archiveinträge ..............46 5.1.11 Log: Anzeige der Logbücher ................47 5.1.12 DSfG - Archive: Anzeige der DSfG-Archive ............48 5.1.13 DSfG - Löschen: Löschen der DSfG-Archive ...........

  • Seite 5: Über Diese Anleitung

    Diese Anleitung vermittelt Informationen, die für den störungsfreien und sicheren Betrieb erforderlich sind. Der Analyserechner RGC 7-C wurde nach dem Stand der Technik und anerkann- ten sicherheitstechnischen Normen und Richtlinien konzipiert und gefertigt. Den- noch können bei seiner Verwendung Gefahren auftreten, die durch Beachten die- ser Anleitung vermeidbar sind.

  • Seite 6: Symbole

    1 Über diese Anleitung MessEV Mess- und Eichverordnung Verordnung über das Inverkehrbringen und die Bereitstellung von Messgeräten auf dem Markt sowie über ihre Verwendung und Ei- chung; 11.12.2014 TCP/IP Transmission Control Protocol/Internet Protocol Familie von Netzwerkprotokollen (Internetprotokollfamilie) IP (-Adresse) Geräten zugewiesene, auf dem Internetprotokoll (IP) basierende Adresse.

  • Seite 7: Aufbau Von Hinweisen

    1 Über diese Anleitung 1.1.3 Aufbau von Hinweisen Die folgenden Hinweise werden verwendet: Gefahr Dieser Warnhinweis informiert Sie über unmittelbar drohende Gefahren, die durch eine Fehlbedienung/ein Fehlverhalten auftreten können. Werden diese Situationen nicht vermieden, können Tod oder schwerste Verletzun- gen die Folge sein. Warnung Dieser Warnhinweis informiert Sie über möglicherweise gefährliche Situa- tionen, die durch eine Fehlbedienung/ein Fehlverhalten auftreten können.

  • Seite 8: Arbeiten Mit Dem Gerät

    • Beachten Sie ergänzend die lokalen gesetzlichen Unfallverhütungs-, Instal- lation und Montagevorschriften. Hinweis Sämtliche Hinweise im Handbuch sind zu beachten. Die Benutzung des Analyserechners RGC 7-C ist nur nach Vorgabe der Bedienungsanleitung zulässig. Für Schäden, die durch Nichtbeachtung der Betriebsanleitung entstehen, übernimmt RMG keine Haftung.
  • Seite 9 Für einen sicheren Betrieb müssen die Technischen Daten beachtet und befolgt werden (Kapitel 6 Technische Daten). Leistungsgrenzen dürfen Sie nicht überschreiten. Für einen sicheren Betrieb darf der Analyserechner RGC 7-C nur im Rah- men der bestimmungsgemäßen Verwendung angewendet werden (s. Kapi- tel 1.3 Funktion bis 1.6 Anwendungsbereich) Der RGC 7-C entspricht den aktuellen Normen und Vorschriften.
  • Seite 10 Sie die neben dem Symbol stehenden Hin- weise. Zur Explosionsgefahr ist insbesondere zu beachten: Der Analyserechner RGC 7-C ist nicht für den Einsatz im explosionsge- fährdeten Bereich zugelassen und auch nicht dafür konzipiert. Die Installa- tion darf nur in sicheren Räumen erfolgen. Vorgesehen ist der Analysen- rechner zum Einbau in einen Schaltschrank im Elektronikraum.

  • Seite 11: Gefahren Bei Wartung Und Instandsetzung

    1 Über diese Anleitung Gefahr Generell wird empfohlen den Austausch eines Analyserechners RGC 7-C nur durch den RMG Service durchführen zu lassen. 1.1.4.3 Gefahren bei Wartung und Instandsetzung Bedienpersonal Das Bedienpersonal nutzt und bedient das Gerät im Rah- men der bestimmungsgemäßen Verwendung.

  • Seite 12: Qualifikation Des Personals

    Analyserechner RGC 7-C. 1.1.5 Risikobeurteilung und -minimierung Der Analyserechner RGC 7-C unterliegt Risiken in seiner Benutzung, die durch qualifizierte Mitarbeiter der Fa. RMG abgeschätzt wurden. Risiken können z.B. durch den Einsatz außerhalb des zulässigen Temperaturbereichs entstehen. Un- zulässige Strom- und Spannungswerte können im explosionsgefährdeten Bereich Explosionen auslösen.

  • Seite 13: Gültigkeit Der Anleitung

    Gültigkeit der Anleitung Diese Anleitung beschreibt den Analyserechner RGC 7-C. Der Analyserechner RGC 7-C ist nur ein Teil einer kompletten Anlage. Auch die Anleitungen der ande- ren Komponenten der Anlage sind zu beachten. Wenn Sie widersprüchliche An- weisungen finden, nehmen Sie Kontakt mit RMG und/oder den Herstellern der an- deren Komponenten auf.

  • Seite 14: Transport

    Gefahren während des Betriebes Beachten Sie die Angaben des Anlagenherstellers bzw. Anlagenbetreibers. 1.1.6.2 Gefahren für den Betrieb im EX-Bereich Der Analyserechner RGC 7-C ist nicht für den Einsatz im explosionsgefährdeten Bereich vorgesehen. Betreiben Sie den Analyserechner RGC 7-C im einwandfreien und vollständigen Zustand.

  • Seite 15: Lieferumfang

    Richtlinien. 1.1.10 Lagerung Vermeiden Sie lange Lagerzeiten. Prüfen Sie den Analyserechner RGC 7-C nach der Lagerung auf Beschädigungen und Funktion. Lassen Sie das Gerät nach einer Lagerungszeit von über einem Jahr durch den RMG-Service überprüfen. Senden Sie dafür das Gerät an RMG.

  • Seite 16: Aufbau Des Handbuchs

    Aufbau von Hinweisen vorgestellt, aber auch eine Risikobeurteilung abgegeben. Darüber hinaus beinhaltet er Vorgaben zum Transport und zur Lagerung des Ana- lyse-Rechners RGC 7-C. Der zweite Teil beschreibt, wie der RGC 7-C arbeitet und worin sein bestimmungsgemäßer Verwendungszweck liegt. Das zweite Kapitel erklärt die grundlegende Funktion und Bedienung des RGC 7- C und auch wie die Datenspeicherung –...

  • Seite 17: Funktion

    Ablauf der Analyse und gibt die Messergebnisse aus. Alle Betriebsparameter sind auf ihm gespeichert und über ihn erfolgt auch die Bedienung. Neben der Analysensteuerung gibt es beim RGC 7-C noch folgende Funktionen: • Berechnung von Brennwert, Heizwert, Normdichte, Wobbe-Zahl aus den prozentualen Anteilen der einzelnen Gaskomponenten gemäß...

  • Seite 18: Normale Kalibrierung

    1.4.1.5 Grundkalibrierung Es wird ein Kalibrierzyklus ausgelöst und die ermittelten Kalibrierwerte werden im RGC 7-C als Faktoren der Grundkalibrierung zusammen mit den Retentionszeiten abgelegt. Nach dem Kalibrierzyklus wird in die Betriebsart „AUTORUN“ gewech- selt. 1.5 Analysenbetrieb Im Normalbetrieb wird direkt nach dem Abschluss einer Analyse mit der nächsten begonnen, wobei eine Analyse, je nach Variante, ca.

  • Seite 19: Anwendungsbereich

    Responsefaktoren (Kalibrierwerte) ändern sich im laufenden Be- trieb nicht und dienen dem Vergleich mit den aktuellen, zur Auswertung verwende- ten Responsefaktoren. Der RGC 7-C bietet die Möglichkeit, ggf. aus dem zeitli- chen Verlauf der Responsefaktoren eine Drift des Messwerks erkennen, die von den Messbedingungen abhängt.
  • Seite 20 1 Über diese Anleitung Messwerk RGC 7-M. Alle hierfür wesentlichen Betriebsparameter sind auf ihm ge- speichert und über ihn erfolgt auch die Bedienung. Er nimmt die Messergebnisse (d.h. die Flächenwerte unter den Komponentenma- xima, den gasspezifisch separierten Peaks aus dem Messwerk) auf, verrechnet sie, erlaubt die Darstellung der Messergebnisse und der Berechnungsgrößen und dient der Speicherung und Übergabe dieser Daten.

  • Seite 21: Einführung

    2 Einführung 2 Einführung 2.1 Touchscreen Eichschalter als Drehschalter Plombierung Typenschild Halter mit Bedienstift Touchscreen Abbildung 1: Touchscreen Handbuch RGC7-C · DE 01 · 17.05.2023...
  • Seite 22 Ein über die Netzwerkschnittstelle angeschlossener PC ermöglicht folgende Bedienungsarten: 1. Bediensoftware RMGView 2. Beliebiger Internet-Browser zum Sichten und Abspeichern der eichamtlichen und nichteichamtlichen Archive. Weitere Bedienungsmöglichkeiten bestehen per DSfG-Bus mit Hilfe von RMG Software-Produkten, wie z.B. dem PGC-Revisionsprogramm AKA-II. Handbuch RGC7-C · DE 01 · 17.05.2023...

  • Seite 23: Bedienung

    Eingabe der Codezahl bzw. das Öffnen des Eichschalters erforderlich. 2.2.1 Betriebsarten Abbildung 2: Betriebsarten einstellen Beim RGC 7-C gibt es folgende Betriebsarten, die im Bildschirm „Details“ unter „RGC 7-C Modus“ zur Verfügung stehen: Handbuch RGC7-C · DE 01 · 17.05.2023...

  • Seite 24: Datenspeicherung

    2 Einführung • AUTORUN Normaler Analysenbetrieb mit automatischen Kalibrierungen • STOP Analysenbetrieb ist gestoppt • GRUND-KALIB. Grundkalibrierung (gegen unabsichtliches Auslösen geschützt) • NORMALE-KALIB. Manuell gestartete Kalibrierung (gleichwertig mit automatischer Kal.) • REF-GAS Prüfgasanalyse (Referenzgas) Siehe auch Kapitel 1.4 Arbeitsweise 2.3 Datenspeicherung Für die Speicherung der Analysenergebnisse stehen zwei Archive zur Verfügung, ein nichteichamtliches Messwertarchiv und ein eichamtliches Archiv nach DSfG-Standard.
  • Seite 25 2 Einführung Einträge in die Archive Datum, Uhrzeit Ereignis (Text) Parameter Name (Makro) Parameter – alter Wert Parameter – neuer Wert Anzahl der Analysen pro Eintrag Anzahl der gültigen Analysen Stream, Gasart Brennwert Wobbezahl oben Normdichte Dichteverhältnis Heizwert Wobbezahl unten Realgasfaktor Methanzahl Unnormierte Summe...

  • Seite 26: Archiv Nach Dsfg-Standard

    2 Einführung 2.3.1 Archiv nach DSfG-Standard Das DSfG-Archiv ist in die Archivgruppen 1 bis 23 unterteilt: AG Bezeichnung Inhalt Einträge 1 Stundenmittelwerte 1 Hs,n, rhon, Dv, N , CO , Hi,n, Ws,n, Wi,n, 2280 MZ, Zn, Bitleiste 3 Messwerte Hs,n, rhon, Komponenten, Bitleiste 5 Stundenmittelwerte 2 Hs,n, rhon, Komponenten, Bitleiste 2280...

  • Seite 27: Signatur

    2.4 Signatur Wenn die aufgenommenen Daten mittels DSfG-B versandt werden sollen, bietet er RGC 7-C die Möglichkeit, diese aufgenommenen Daten mit angehängter Signatur zu kennzeichnen. Die Daten sind dabei nicht verschlüsselt, aber die Signatur er- laubt festzustellen, ob die Daten von einer „sicheren“ Quelle stammen und ob die Datenmenge manipuliert wurde.
  • Seite 28 (4 x 48 = 192; daher ECDSA192). Der Private Key wird unzugänglich im RGC7-C intern abgespeichert. Hinweis Im verplombten Zustand des RGC 7-C kann dieser Schlüssel weder gele- sen, noch verändert werden. Der Public Key ist z.B. vollständig im Menü 18. DSfG -> 03 Signatur ablesbar: 18.03.06 Public Key Qx1 (erste 20 Zeichen),...
  • Seite 29 2 Einführung 3. Der Empfänger erhält die Nachricht und die Signatur. Aus der Nachricht kann er den gleichen Hash berechnen. Zusammen mit der Signatur und dem Public Key kann der Empfänger dann verifizieren, dass die Daten unverändert sind und aus einer „sicheren“...
  • Seite 30 In der Koordinate 18.03.03 Neuer Schlüssel wird die Erzeugung eines neuen Schlüssels veranlasst. Generell ist die Erzeugung eines neuen Schlüssels zu empfehlen, wenn sich der RGC 7-C längere Zeit unbeaufsichtigt bei geöffnetem Eichschalter befindet, z.B. nach einer Reparatur. Handbuch RGC7-C · DE 01 · 17.05.2023...

  • Seite 31: Installation

    3 Installation Installation 3.1 Einbau Der Analysenrechner RGC 7-C ist vorgesehen für den Einbau in einen Schalt- schrank im Non-Ex-Bereich. Der Einbau erfolgt in einen Baugruppenträger, die Geräteabmessungen sind: B x H x T = 213 x 128,4 x 310 mm (42 TE / 3 HE) Gefahr Der RGC 7-C ist nicht zugelassen für den Einsatz in explosi-...

  • Seite 32: Anschlussbelegung

    3 Installation Die Anschlüsse erfolgen an der Geräterückwand. Ist die Zahl der Ein-/Ausgänge nicht ausreichend kann ein Zusatzmodul (Wago) mit weiteren digitalen und analo- gen Ein- und Ausgängen über serielle RS 232-Schnittstelle angeschlossen wer- den. Die zugehörigen Parameter sind im Bildschirm Details unter „Externes I/O System“...
  • Seite 33 3 Installation Digitalausgang Grenzwertüberschreitung Analogwert 1* Digitalausgang Grenzwertüberschreitung Analogwert 1* A10+ Digitalausgang 10 + Grenzwertüberschreitung Analogwert 2* A10- Digitalausgang 10 - Grenzwertüberschreitung Analogwert 2* A11+ Digitalausgang 11 + Grenzwertüberschreitung Analogwert 3* A11- Digitalausgang 11 - Grenzwertüberschreitung Analogwert 3* A12+ Digitalausgang 12 + Grenzwertüberschreitung Analogwert 4* A12-...
  • Seite 34 3 Installation Polarität d. Stromeingang. hängt von Betriebsart ab (aktiv/passiv) Stromeingang 4 aktiv - / passiv + Stromeingang 4 aktiv + / passiv - Stromeingang 5 Stromeingang 5 Stromeingang 6 aktiv - / passiv + Stromeingang 6 aktiv + / passiv - Stromeingang 7 / aktiv - / passiv + Temperatureingang 2...

  • Seite 35: Spannungsversorgung

    3 Installation E13+ Digitaleingang 13 + E13- Digitaleingang 13 - E14+ Digitaleingang 14 + E14- Digitaleingang 14 - E15+ Digitaleingang 15 + E15- Digitaleingang 15 - E16+ Digitaleingang 16 + E16- Digitaleingang 16 - E17+ Digitaleingang 17 + Alarmeingang E17- Digitaleingang 17 - Alarmeingang E13+...

  • Seite 36: Schnittstellen

    RS 232 / RS 485* Modbus RTU / Modbus ASCII * im Gerät konfigurierbar mit Steckbrücken, Auslieferungszustand in Fettdruck. 3.2.4 Zusätzliche externe Ein-/Ausgänge Der RGC 7-C haben maximal folgende Anzahl an Ein- und Ausgängen: • 8 Analoge Eingänge • 4 Analoge Ausgänge •...
  • Seite 37 3 Installation Die nächste Abbildung zeigt einen solchen Aufbau: Abbildung 7: Aufbau der Ein- und Ausgänge Dabei ist das Anschluss- Modul, der Feldbuskoppler als Wago 750-314 oder Wago 750-316 fest vorgegeben, genauso wie das Abschluss-Modul, die Bus- klemme Wago 750-600. Dazwischen können die die Module freigewählt werden: •...
  • Seite 38 Wago-Module an die X12 02 COM 2 Schnittstelle des RGC 7-C umgesetzt wer- den. Um die Wago-Module zu nutzen sind am RGC 7-C im Menüpunkt der 16 Schnitt- stellen, 02 COM 2 folgende Parameter einzustellen, wie in der nächsten Abbil- dung zu sehen ist.
  • Seite 39 3 Installation Abbildung 9: Menüpunkt 16 – Schnittstellen, 02 COM 2 Im Menüpunkt 19 Externes I/O System kann man in der nächsten Abbildung se- hen, wie viele zusätzlichen Ein- und Ausgänge zur Verfügung stehen. Zusätzlich lassen hier die Einstellungen und Status der einzelnen Ein – und Ausgänge para- metrieren bzw.

  • Seite 40: Inbetriebnahme

    VDSL Modem angeschlossen werden.) 9. Ausheizfunktion entsprechend der (hier) vorliegenden Anleitung ausführen. Dauer →12 Stunden 10. Im Menü des RGC 7-C unter 01 RGC 7-C Modus die Option 1.0.1 Betriebs- art „GRUNDKALIBRIERUNG“ wählen. 11. Das Gerät führt anschließend eine Kalibrierung durch.

  • Seite 41: Betrieb

    5 Betrieb Betrieb Bedienung am Touchscreen Der Touchscreen ermöglicht eine einfache Bedienung über eine grafische und selbsterklärende Bedienoberfläche. Mit der „HOME“-Taste kann man von einer be- liebigen Stelle im Menü zum Startbildschirm springen und dann zwischen Start- bildschirm und Fehler-Bildschirm hin und her wechseln. Hinweis Bedienen Sie den Touchscreen direkt mit den Fingern oder verwenden Sie den mitgelieferten Bedienstift aus Kunststoff.
  • Seite 42 Immer verfügbar sind S1, Ref und Kal. Die einzelnen Bildschirme sind angeordnet wie Registerkarten. Sie stellen die oberste Ebene des Bedienmenüs dar und man gelangt mit den Schaltflächen am oberen Rand dorthin. Es stehen folgende Bildschirme zur Verfügung: RGC 7-C Startbildschirm Daten Ergebnisse der letzten Analyse...

  • Seite 43: Daten: Ergebnisse Der Letzten Analyse

    5 Betrieb Detail Liste aller Messwerte und Parameter des RGC 7-C Archive Anzeige der RGC 7-C Archive Anzeige der Logbücher DSfG Anzeige der DSfG-Archive Fehler Anzeige der Fehlermeldungen mit Datum und Uhrzeit 5.1.2 Daten: Ergebnisse der letzten Analyse Abbildung 12: Anzeige letzte Analyse...

  • Seite 44: Grafik - Trends: Trendanzeige Von Beliebigen Werten

    5 Betrieb 5.1.3 Grafik - Trends: Trendanzeige von beliebigen Werten Abbildung 13: Trendanzeige von beliebigen Werten Im Bildschirm „Grafik - Trends“ werden die Trends von beliebigen Werten ange- zeigt. Aufgezeichnet werden 60 Stunden (2,5 Tage). Und angezeigt wird immer ein Intervall von 10 Stunden. Welche Werte aufgezeichnet werden, kann unter „Archive u.

  • Seite 45: Status - Messwerk: Statusanzeigen, Z.b. Säulentemperatur

    5 Betrieb Im Messwerk ist ein 3 Säulenmodul eingebaut. Für zwei Module gibt es eine Kurve, für das dritte Modul gibt es zwei Kurven, die einzeln oder zusammen ange- zeigt werden können. Zoomen: Der Maßstab der Grafik kann verändert werden. Drücken Sie mit dem Bedienstift auf das hellblaue Grafikfeld und ziehen Sie ein Rechteck auf, indem Sie den Stift bewegen.

  • Seite 46: Status - Dig. I/O: Status Der Digitalen Ein- Und Ausgänge

    Service (Frontschalter) Es lassen sich folgende Funktionen auswählen und bei geöffnetem Eichschalter mit einem Klick auf die Schaltfläche „Ausführen“ starten: a. Eichamtliche IBN (Eichamtliche Inbetriebnahme) b. RGC 7-C beenden/Windows Explorer starten (GC Programm beenden) Handbuch RGC7-C · DE 01 · 17.05.2023...
  • Seite 47 Messwerk neu starten Hinweis Diese Funktionen a. bis g. haben massive Auswirkungen auf die Funkti- onsweise und sind deshalb dem RMG-Service vorbehalten! Unter Aufsicht einer eichamtlichen Aufsicht dürfen allerdings Arbeiten wie z.B. ein Ausheizen durchgeführt werden. Für den „normalen“ Benutzer lassen sich folgende Funktionen auswählen und mit einem Klick auf die Schaltfläche „Ausführen“...

  • Seite 48: Benutzer: Anwenderspezifische Anzeige

    Bildschirm „Detail“ zu der jeweiligen Größe navigiert und diese anklickt. 5.1.9 Detail: Liste aller Messwerte und Parameter des RGC 7-C Abbildung 19: Liste aller Messwerte und Parameter Hier findet sich eine Liste aller Messwerte, Parameter und Betriebsarten. Die Werte sind strukturiert in 3 Ebenen und können über dieses Menü...
  • Seite 49 5 Betrieb rechten Fenster ein Parameter angeklickt, öffnet sich ein Fenster zur Parame- teränderung: Abbildung 20: Parameteränderung Dieses Fenster enthält, je nach Art des Parameters, entweder Felder zur Eingabe von Zahlenwerten oder Auswahlfelder zum Ändern von Modi. Im obigen Beispiel ist es die Betriebsart, die auf diese Weise eingestellt werden kann.

  • Seite 50: Archive: Anzeige Der Archiveinträge

    5 Betrieb 5.1.10 Archive: Anzeige der Archiveinträge Abbildung 22: Anzeige der Archiveinträge Auf diesem Bildschirm lassen sich sämtliche Archiveinträge sichten. Es lässt sich auf diesem Bildschirm jeweils ein Datensatz mit Gaskomponenten und berechne- ten Größen anzeigen. Mit den Auswahlfeldern lassen sich die gewünschten Daten wie folgt herausfiltern: Auswahlfeld links: •...

  • Seite 51: Log: Anzeige Der Logbücher

    5 Betrieb Abbildung 23: Anzeige Kalenderfeld Es öffnet sich ein Kalenderfeld, mit dem der Tag der archivierten Daten bequem ausgewählt werden kann. Mit den Schaltfeldern -100, -10, -1, +1, +10 und +100 kann man dann jeweils ei- nen bzw. 10 oder 100 Einträge vor und zurück springen. 5.1.11 Log: Anzeige der Logbücher Abbildung 24: Anzeige der Logbücher...

  • Seite 52: Dsfg - Archive: Anzeige Der Dsfg-Archive

    5 Betrieb Hinweis Es werde nur Parameter geloggt, die unter dem Codewort oder dem Eich- schalter liegen. 5.1.12 DSfG - Archive: Anzeige der DSfG-Archive Abbildung 25: Anzeige der DSfG-Archive Auf dem Bildschirm „DSfG - Archive“ können die einzelnen DSfG-Archivgruppen eingesehen werden. Die Archivgruppen existieren jeweils für Stream1 und Stream2.

  • Seite 53: Fehler: Anzeige Der Fehlermeldungen Mit Datum Und Uhrzeit

    5 Betrieb Auf dem Bildschirm „DSfG - Löschen“ können die einzelnen DSfG-Archive stream- weise gelöscht werden. Dazu muss der Eichschalter geöffnet werden und der Eich-Schutz erlischt. Er muss von einem Eichbeamten erneut eingerichtet werden. 5.1.14 Fehler: Anzeige der Fehlermeldungen mit Datum und Uhrzeit Abbildung 27: Anzeige der Fehlermeldungen mit Datum und Uhrzeit Alle zuletzt aufgetretenen und noch nicht quittierten Fehler werden angezeigt.

  • Seite 54: Betriebsart Ändern

    Zur Änderung der Betriebsart muss zunächst die Codezahl eingegeben werden. Bleiben Sie im Bildschirm „Detail“ und gehe Sie wie folgt vor: Scrollen Sie im linken Fenster ganz nach oben. Klicken Sie auf „RGC 7-C Modus“. III. Klicken Sie im rechten Fenster auf „Betriebsart“...

  • Seite 55: Stromausgang Programmieren

    5 Betrieb 5.2.3 Stromausgang programmieren Zum Programmieren eines Stromausgangs muss zunächst die Codezahl eingege- ben werden. Bleiben Sie im Bildschirm „Detail“ und gehe Sie wie folgt vor: • Navigieren Sie im Menü des Bildschirms „Detail“ zu dem Messwert, den Sie über den Stromausgang ausgeben wollen.
  • Seite 56 5 Betrieb • Wählen Sie im linken Fenster „Messwerk - Säule-1“. Im rechten Fenster werden Druck u. Temperatur für die Säule 1 angezeigt. • In „Messwerk - Säule-2“ und ggf. „Messwerk - Säule-4“ finden Sie die Werte für weitere Säulen. Einfacher lassen sich diese Werte ablesen, wenn das gelbe Feld (Messwerk-Sta- tus Feld) im „Home“...

  • Seite 57: Ausheizen

    Gasgemische in das Messwerk gelangt sein können, empfiehlt sich ein Ausheizen des Messwerks, der diese Verunreinigungen beseiti- gen kann. Hinweis Nehmen Sie gegebenenfalls Rücksprache mit dem Service von RMG, be- vor Sie einen Ausheizvorgang starten. 5.3.1 Ausheizvorgang Hier kann die Dauer des Ausheizvorgangs eingegeben werden.
  • Seite 58 5 Betrieb Die folgende Abbildung zeigt die Matrix aus Entwicklersicht. Abbildung 29: Matrix aus Entwicklersicht Die Servicefunktionen Messwerk ausheizen kann im Service-Dialog gestartet wer- den. Um eine Servicefunktion ausführen zu können, muss der Eichschalter geöffnet sein. Abbildung 30: Messwerk ausheizen Um den Ausheizvorgang zu starten, müssen einige Voraussetzungen erfüllt sein: Die Betriebsart muss auf STOP stehen.
  • Seite 59 5 Betrieb Abbildung 31: Ausheizvorgang starten Hinweis Nach dem der Ausheizvorgang gestartet wurde, kann der Dialog nicht mehr verlassen werden. Während dem Ausheizvorgang gibt es auf diesem Dialog Statusanzeigen, die eine einfache Überwachung des Vorgangs ermöglichen: o Aktuelle Säulentemperaturen o Aktuelle Säulendrücke o Restdauer des Ausheizvorgangs o Fortschrittsanzeige o Statusanzeige („Ausheizen“, „Abkühlen“...
  • Seite 60 5 Betrieb Abbildung 32: Ausheizvorgang abbrechen Nach dem Abbrechen des Ausheizvorgangs, wird sofort mit dem Abkühlen begon- nen. Nun sind keine Aktionen und Eingriffe in den Abkühlprozess mehr möglich und die Abkühlzeit (immer 1 Stunde) muss abgewartet werden. Handbuch RGC7-C · DE 01 · 17.05.2023...
  • Seite 61 5 Betrieb Abbildung 33: Abkühlprozess Nachdem das Abkühlen beendet ist, kann der Dialog wieder verlassen werden, un- abhängig davon, ob der Ausheizvorgang frühzeitig abgebrochen wurde oder ob der Ausheizvorgang erfolgreich vollständig durchgeführt wurde. Abbildung 34: Abkühlprozess beendet Alle Aktionen des Ausheizvorgangs wurden im Ereignislog mitgeloggt (die Zeitstem- pel entsprechen nicht einem realen Ablauf).
  • Seite 62 5 Betrieb Abbildung 35: Ereignislog Handbuch RGC7-C · DE 01 · 17.05.2023...

  • Seite 63: Archive Sichten Und Auslesen Über Internet-Browser

    5 Betrieb 5.4 Archive Sichten und Auslesen über Internet- Browser Besteht eine TCP/IP-Verbindung zwischen einem PC und dem Analysenrechner, so können die Archive mit einem beliebigen Internet-Browser ausgelesen und die Archivinhalte angezeigt werden. Die Archivinhalte können in den Dateiformaten „html“ und „csv“ abgespeichert werden. Dabei steht „csv“ für „character-separated values“, ein Format, das von MS Excel gelesen werden kann.
  • Seite 64 5 Betrieb 4. Archiv: Stundenmittelwerte 5. Archiv: Tagesmittelwerte 6. Archiv: Monatsmittelwerte 7. Archiv: Kalibrierergebnisse Alle Daten der Kalibrierungen mit Flächen, Konzentrationen und Retenti- onszeiten 8. Archiv: DSfG 9. CP-Error Log-Datei Diagnose Datei direkt vom Messwerk 10. Modbus User Liste Handbuch RGC7-C · DE 01 · 17.05.2023...

  • Seite 65: Bedienung Mit Rmgview Gc

    5 Betrieb 5.5 Bedienung mit RMGView Alle notwendigen Informationen finden Sie im Handbuch RMGView . Dieses Handbuch können Sie von der RMG Homepage herunterladen. www.rmg.com 5.6 Fehlermeldungen Die Fehlermeldungen werden unterschieden in: Alarme (Error) Fehler der eichamtlichen Messung Warnungen Fehler nichteichamtlicher Funktionen...
  • Seite 66 5 Betrieb 37 7037 E neo-Pentan Min/Max Ana. & Kal.: neo-Pentan außerhalb Benutzergrenzen 38 7038 E iso-Pentan Min/Max Ana. & Kal.: iso-Pentan außerhalb Benutzergrenzen 39 7039 E n-Pentan Min/Max Ana. & Kal.: n-Pentan außerhalb Benutzergrenzen 40 7040 E C6+ Min/Max Ana.
  • Seite 67 5 Betrieb 90 7090 E C6+ §Min/Max Analyse: C6+ Anteil außerhalb zulässiger Grenzen 91 7091 E n-Hexan §Min/Max Analyse: n-Hexananteil außerhalb zulässiger Grenzen 92 7092 E n-Heptan §Min/Max Analyse: n-Heptananteil außerhalb zulässiger Grenzen 93 7093 E n-Octan §Min/Max Analyse: n-Oktananteil außerhalb zulässiger Grenzen 94 7094 E n-Nonan §Min/Max Analyse: n-Nonananteil außerhalb zulässiger Grenzen...
  • Seite 68 5 Betrieb 160 7160 W #DiWarnText_2 Warnmeldung zu Digitaleing. 3, Text programmierbar 161 7161 W #DiWarnText_3 Warnmeldung zu Digitaleing. 4, Text programmierbar 162 7162 W #DiWarnText_4 Warnmeldung zu Digitaleing. 5, Text programmierbar 163 7163 W #DiWarnText_5 Warnmeldung zu Digitaleing. 6, Text programmierbar 164 7164 W #DiWarnText_6 Warnmeldung zu Digitaleing.
  • Seite 69 5 Betrieb 205 7205 W Wago AO2 Warngrenzen Warn-Grenzwerte für Wago-Analogausgang 2 verletzt 206 7206 W Wago AO3 Warngrenzen Warn-Grenzwerte für Wago-Analogausgang 3 verletzt 207 7207 W Wago AO4 Warngrenzen Warn-Grenzwerte für Wago-Analogausgang 4 verletzt 208 7208 W Wago AO5 Warngrenzen Warn-Grenzwerte für Wago-Analogausgang 5 verletzt 209 7209 W Wago AO6 Warngrenzen...
  • Seite 70 5 Betrieb 261 7261 H Abkühlen Abkühlen nach dem Ausheizen 262 7262 H Equilibrieren Zeit nach dem Ausheizen bis Messwerk wieder stabil 263 7263 H MW Setzen Messmeth. NOK Setzen Messmethodenpara. im Messwerk nach Ausheizen fehlgeschlagen 264 7264 H MW Setzen Messmeth. OK Setzen Messmethodenpara.
  • Seite 71 5 Betrieb 344 7344 W Propan Min/Max Ana. & Kal.: Propan außerhalb Benutzergrenzen 345 7345 W iso-Butan Min/Max Ana. & Kal.: iso-Butan außerhalb Benutzergrenzen 346 7346 W n-Butan Min/Max Ana. & Kal.: n-Butan außerhalb Benutzergrenzen 347 7347 W neo-Pentan Min/Max Ana.

  • Seite 72: Technische Daten

    6 Technische Daten 6 Technische Daten Kern des RGC 7-C ist ein „embedded PC“, also PC-Technik mit einem Standard- Prozessor und einer Standard-Speicherkarte. Das Betriebssystem ist Windows-CE 6.0, wie es unter anderem in Palmtops und Navigationsgeräten verwendet wird. Gehäuse 19“-Einschub...
  • Seite 73 DHCP server, DHCP client oder feste IP-Adresse LAN 2 Betreibernetzwerk DHCP client oder feste IP-Adresse Hinweis Für den Datenaustausch empfiehlt RMG die Wahl einer festen IP-Adresse, die dann in den angeschlossenen Mengenumwertern (z.B. ERZ2000-NG, ..) parametriert werden (müssen). USB (2x) Front für Maus, ext.
  • Seite 74 6 Technische Daten Seriell (7x) COM 1 RS 232 / RS 485, konfigurierbar durch Steckbrücken COM 2 RS 232 COM 3 RS 232 / RS 485, konfigurierbar durch Steckbrücken COM 4 RS 232 / RS 485, konfigurierbar durch Steckbrücken COM 5 RS 232 COM 6 RS 232 / RS 485, konfigurierbar durch Steckbrücken...

  • Seite 75: Anhang

    Wie P. Diese Daten werden ebenfalls vom RGC 7-C berechnet / verändert. Nach einem Neustart des RGC 7-C werden diese Daten resettet, d.h. sie werden auf Null gesetzt. Diese Werte werden dann vom RGC 7-C neu be- rechnet. Auch hier gibt es keine Zugriffsmöglichkeiten für den Benutzer.

  • Seite 76: Anhang A2: Parameterliste Des Rgc 7-C

    Anhang Anhang A2: Parameterliste des RGC 7-C Baum Modbus Text Deutsch Makro Register Type R/W Schutz Einheit Pos.: Register Anzahl Head 1.0.0 1000 RGC 7-C Modus HEAD_1 Menu 1.0.1 1001 Betriebsart GCMode Menu 1.0.2 1002 akt. Betriebsart GCWorkingStatus Menu 1.0.3 1003 Erste Kal.
  • Seite 77 Anhang Menu 1.4.17 2281 Analyse Stream 2 beendet AnalysisFinishedStream_1 1 Menu 1.4.18 2282 Analyse Ref.-Gas beendet AnalysisFinishedStream_2 1 Menu 1.4.19 2283 Analyse Kal.-Gas beendet AnalysisFinishedStream_3 1 Head 1.5.0 1618 Zeiten HEAD_1_5 Time 1.5.1 3200 letzte Schaltzeit LastValveTime Time 1.5.2 3202 Analyse gestartet LastStartTime Time...
  • Seite 78 Anhang Float mol% 2.1.9 8016 iso-Pentan Concentration_ALL_8 Float mol% 2.1.10 8018 n-Pentan Concentration_ALL_9 Float mol% 2.1.11 8020 Concentration_ALL_10 Float mol% 2.1.12 8022 n-Hexan Concentration_ALL_11 Float mol% 2.1.13 8024 n-Heptan Concentration_ALL_12 Float mol% 2.1.14 8026 n-Octan Concentration_ALL_13 Float mol% 2.1.15 8028 n-Nonan Concentration_ALL_14 Float...
  • Seite 79 Anhang Float 2.3.26 8166 RT iso-Pentan RT_ALL_8 Float 2.3.29 8168 RT n-Pentan RT_ALL_9 Float 2.3.32 8170 RT C6+ RT_ALL_10 Float 2.3.35 8172 RT n-Hexan RT_ALL_11 Float 2.3.38 8174 RT n-Heptan RT_ALL_12 Float 2.3.41 8176 RT n-Octan RT_ALL_13 Float 2.3.44 8178 RT n-Nonan RT_ALL_14 Float...
  • Seite 80 Anhang Float mol% 3.1.9 8266 iso-Pentan Concentration_S1_8 Float mol% 3.1.10 8268 n-Pentan Concentration_S1_9 Float mol% 3.1.11 8270 Concentration_S1_10 Float mol% 3.1.12 8272 n-Hexan Concentration_S1_11 Float mol% 3.1.13 8274 n-Heptan Concentration_S1_12 Float mol% 3.1.14 8276 n-Octan Concentration_S1_13 Float mol% 3.1.15 8278 n-Nonan Concentration_S1_14 Float...
  • Seite 81 Anhang Float 3.3.26 8416 RT iso-Pentan RT_S1_8 Float 3.3.29 8418 RT n-Pentan RT_S1_9 Float 3.3.32 8420 RT C6+ RT_S1_10 Float 3.3.35 8422 RT n-Hexan RT_S1_11 Float 3.3.38 8424 RT n-Heptan RT_S1_12 Float 3.3.41 8426 RT n-Octan RT_S1_13 Float 3.3.44 8428 RT n-Nonan RT_S1_14 Float...
  • Seite 82 Anhang Float mol% 4.1.9 8516 iso-Pentan Concentration_S2_8 Float mol% 4.1.10 8518 n-Pentan Concentration_S2_9 Float mol% 4.1.11 8520 Concentration_S2_10 Float mol% 4.1.12 8522 n-Hexan Concentration_S2_11 Float mol% 4.1.13 8524 n-Heptan Concentration_S2_12 Float mol% 4.1.14 8526 n-Octan Concentration_S2_13 Float mol% 4.1.15 8528 n-Nonan Concentration_S2_14 Float...
  • Seite 83 Anhang Float 4.3.26 8666 RT iso-Pentan RT_S2_8 Float 4.3.29 8668 RT n-Pentan RT_S2_9 Float 4.3.32 8670 RT C6+ RT_S2_10 Float 4.3.35 8672 RT n-Hexan RT_S2_11 Float 4.3.38 8674 RT n-Heptan RT_S2_12 Float 4.3.41 8676 RT n-Octan RT_S2_13 Float 4.3.44 8678 RT n-Nonan RT_S2_14 Float...
  • Seite 84 Anhang Float mol% 7.1.8 9264 neo-Pentan Concentration_Ref_7 Float mol% 7.1.9 9266 iso-Pentan Concentration_Ref_8 Float mol% 7.1.10 9268 n-Pentan Concentration_Ref_9 Float mol% 7.1.11 9270 Concentration_Ref_10 Float mol% 7.1.12 9272 n-Hexan Concentration_Ref_11 Float mol% 7.1.13 9274 n-Heptan Concentration_Ref_12 Float mol% 7.1.14 9276 n-Octan Concentration_Ref_13 Float...
  • Seite 85 Anhang Float 7.3.23 9414 RT neo-Pentan RT_Ref_7 Float 7.3.26 9416 RT iso-Pentan RT_Ref_8 Float 7.3.29 9418 RT n-Pentan RT_Ref_9 Float 7.3.32 9420 RT C6+ RT_Ref_10 Float 7.3.35 9422 RT n-Hexan RT_Ref_11 Float 7.3.38 9424 RT n-Heptan RT_Ref_12 Float 7.3.41 9426 RT n-Octan RT_Ref_13 Float...
  • Seite 86 Anhang Float mol% 8.1.7 9512 n-Butan Concentration_Cal_6 Float mol% 8.1.8 9514 neo-Pentan Concentration_Cal_7 Float mol% 8.1.9 9516 iso-Pentan Concentration_Cal_8 Float mol% 8.1.10 9518 n-Pentan Concentration_Cal_9 Float mol% 8.1.11 9520 Concentration_Cal_10 Float mol% 8.1.12 9522 n-Hexan Concentration_Cal_11 Float mol% 8.1.13 9524 n-Heptan Concentration_Cal_12 Float...
  • Seite 87 Anhang Float 8.3.20 9662 RT n-Butan RT_Cal_6 Float 8.3.23 9664 RT neo-Pentan RT_Cal_7 Float 8.3.26 9666 RT iso-Pentan RT_Cal_8 Float 8.3.29 9668 RT n-Pentan RT_Cal_9 Float 8.3.32 9670 RT C6+ RT_Cal_10 Float 8.3.35 9672 RT n-Hexan RT_Cal_11 Float 8.3.38 9674 RT n-Heptan RT_Cal_12 Float...
  • Seite 88 Anhang Menu 26.0.4 1630 2. Sprache Language_2 Code 26.0.5 5660 Codewort Vorgabe CodewortSetValue Code 26.0.6 5680 Codewort Codewort Menu 26.0.7 1432 Eichschloss Status FrontkeyStatus Menu 26.0.8 1433 Codewort Status CodewortStatus Time 26.0.9 3198 Codewort aktiviert CodewortTime Menu 26.0.10 1434 DSfGCode Status DSfGCodewortStatus 26.0.11 1632 Displayschoner Zeit...
  • Seite 89 Time 28.0.28 3152 Inbetriebnahme Inbetriebnahme Time 28.0.29 3348 Letzte Eichung LetzteEichung Hinweis Diese Parameterliste beinhaltet die meisten, insbesondere die gebräuch- lichsten Parameter. Die vollständige Parameterliste kann von der RMG- Homepage: www.rmg.com heruntergeladen werden. Handbuch RGC7-C · DE 01 · 17.05.2023...

  • Seite 90: Anhang B: Zertifikate

    Anhang Anhang B: Zertifikate Handbuch RGC7-C · DE 01 · 17.05.2023...
  • Seite 91 Kontakt Technische Änderungen vorbehalten Weitere Informationen Wenn Sie mehr über die Produkte und Lösungen von RMG erfahren möchten, besuchen Sie unsere Internetseite: www.rmg.com oder setzen Sie sich mit Ihrer lokalen Vertriebsbetreuung in Verbindung RMG Messtechnik GmbH Otto-Hahn-Straße 5 35510 Butzbach, Deutschland Tel: +49 (0) 6033 897 –...
