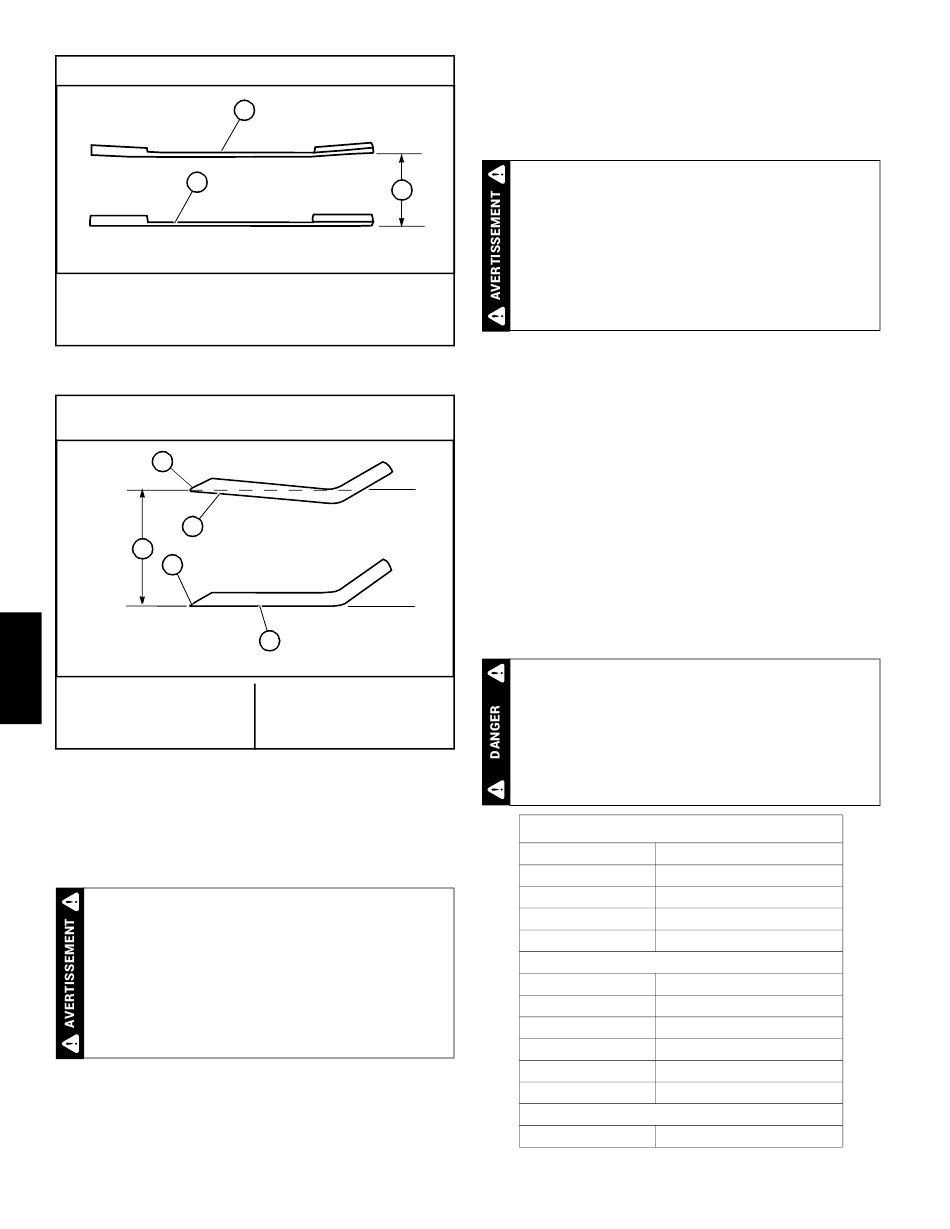

Comparaison des lames gauchies et droites
CZ
DA
A. Lame gauche (Remplacer)
B. Lame droite
DE C. Plan de coupe
Vue latérale des lames - Comparaison entre lame tordue et
lame droite
EN
D
A
C
ES
D
FR
A. Arête de lame tordue
(Remplacer)
B. Bord de lame droit
IT
Tondeuse remplacement de la lame
IMPORTANT : Consulter la section relative à la sécurité de
ce manuel pour plus d'informations sur l'entretien des lames en
toute sécurité.
NL
Les lames
coupantes. Envelopper la ou les lames, ou porter
des gants et prendre d'extrêmes précautions lors
PT
de leur entretien.
Une clé de 15/16 po est requise pour retirer la vis d'assem-
blage de 1,58 cm qui joint la lame au joint de fusée.
SV
REMARQUE : Hustler
(P/N 381442). Il est conçu pour empêcher les lames de
tourner lorsqu'elles sont retirées ou installées sur la fusée.
RÉV A
A
B
Figure 4-3
B
C. Plan de coupe
D. Arête tranchante
Figure 4-4
de tondeuse sont affûtées
Turf Equipment propose un porte-lame
®
Contacter votre concessionnaire Hustler
pour plus d'informations.
Ne pas réutiliser les boulons de fusée qui présentent des
filets abîmés, usés ou brisés. Serrer les boulons de fusée à
160,0 N•m lors de la réinstallation des lames.
C
Un boulon mal serré peut entraîner le détachement
de la lame et causer des dommages corporels
graves.
Des rondelles à collerettes correctement compressées per-
mettent de maintenir une charge de compression correcte
sur les lames. Remplacer les rondelles à collerettes si elles
sont fissurées ou aplaties.
IMPORTANT : La partie incurvée de la lame doit pointer
vers le haut et vers l'intérieur du plateau de coupe afin
d'assurer une tonte adéquate.
Lors du montage des lames, les faire pivoter après l'instal-
lation afin de s'assurer que les extrémités ne se touchent pas
et ne touchent pas les parois de la tondeuse.
Types de lames de tonte
Hustler Turf Equipment propose la liste de types de lames
®
approuvés suivante pour cette tondeuse.
Utilisez exclusivement des lames de rechange
d'origine, de fabrication Hustler®, pour assurer la
conformité aux normes d'origine. Le défaut
d'usage des lames approuvés pourrait entraîner
une rupture des lames pouvant provoquer la mort,
des dommages corporels ou des dégâts matériels.
795757
601014
601123
796623
796631
et
797696
601012
601124
797704
797712
606990
601123
4-8
Turf Equipment
®
Plateau d'éjection latérale 48"
LAME, F16.50"-H-F-CW
LAME, F16.50"-L-F-CW
LAME, 16.50"-L-F-CW
LAME, 16.50"-MUL-F-CW
LAME, 16.50"-GAT-F-CW
Plateau d'éjection latérale 54"
LAME, F18.50"-H-F-CW
LAME F18.50"-L-F-CW
LAME, 18.50"-L-F-CW
LAME, 18.50"-MUL-F-CW
LAME, 18.50"-GAT-F-CW
LAME, L18.50"-H-F-CW
Plateau d'éjection arrière 48"
LAME, 16.50"-L-F-CW
608622CE
