Montagehinweise
Fensterantrieb
- Es können D+HAntriebe laut Tabelle Seite 4
angeschlossen werden
- Bei Antrieben ohne BSY+ Funktion dürfen
und Mot. b
nur mit maximal
Fenster
- Für die Montage des FRA11-BSY+ muss das
Fenster (und derAntrieb) verriegelt sein
- Das Fenster darf nicht verzogen sein
- Das Fenster muss lotrecht in die Laibung
eingebaut sein
- Der Fensterflügel muss an allen vier Seiten
gleichmäßig schliessen

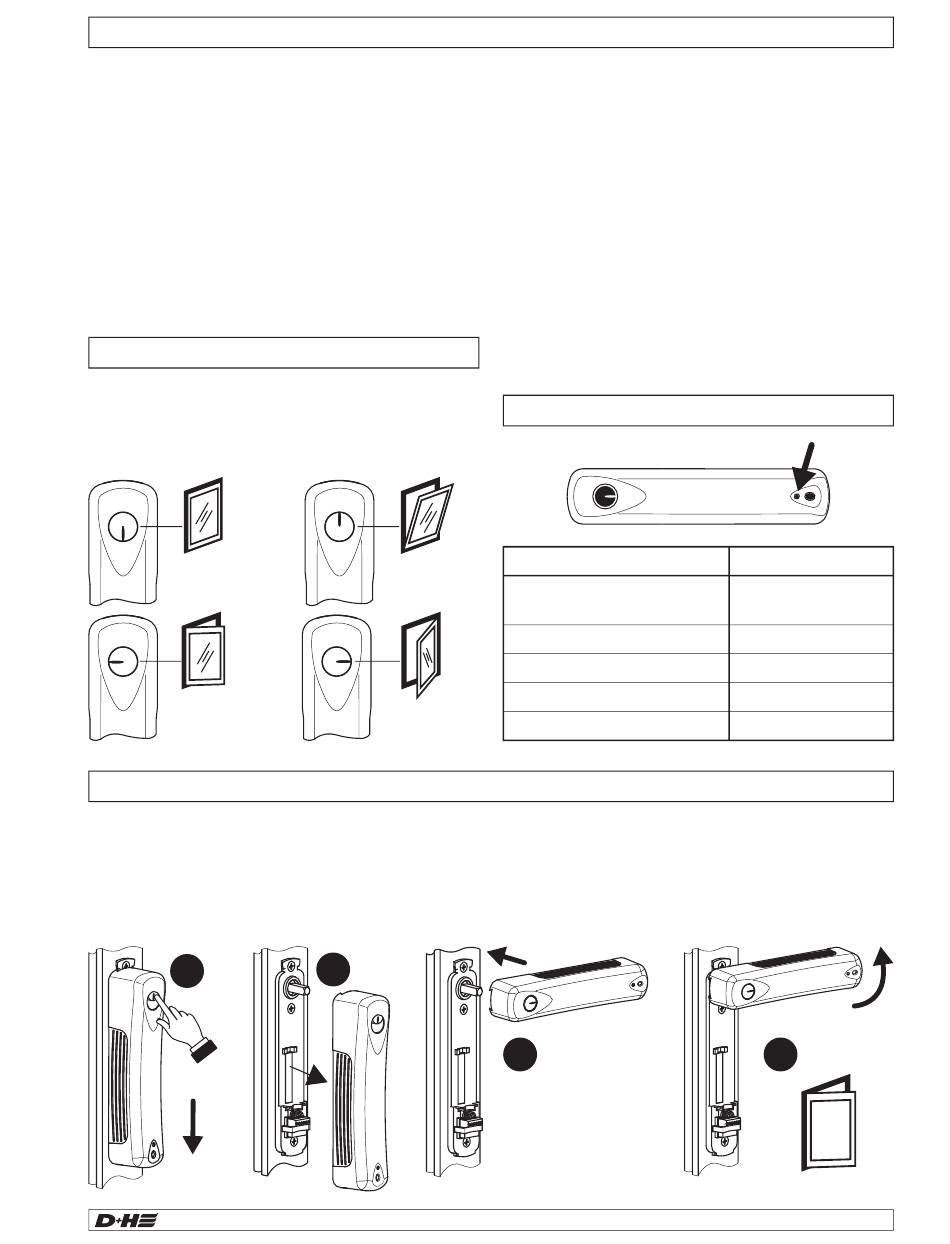

Stellungsanzeige
Die Stellungsanzeige am Druckknopf des Antriebes
symbolisiert die Stellung des Beschlages. Die
Stellung der Markierung ist vergleichbar mit der
Position eines normalen Fenstergriffes.
geschlossen
und verriegelt
Drehstellung
DIN-links
Manuelle Notbedienung
Das Fenster kann bei Stromausfall mit dem FRA 11-BSY+ manuell geöffnet werden. Dazu wird die FRA 11-
BSY+-Antriebseinheit mit dem Gehäuse von der Grundplatte entriegelt und wie ein gewöhnlicher Handhebel
über den Vierkant im Beschlaggetriebe geschwenkt. Bei einem Netzausfall oder wenn die Notentriegelung
vorgenommen wird, speichert der Antrieb seine „IST" Position ab.
Achtung!
Nach manueller Notbedienung ist darauf zu achten, dass beim erneuten Aufstecken des FRA 11-
BSY+ auf den Vierkant die Beschlag- und Motorstellung (Stellanzeiger) zueinander gleich sind. (Siehe oben)
1
+
99.823.20 2.2/10/12
All manuals and user guides at all-guides.com
Mot. a
1,5 A
belastet werden
Kippstellung
Drehstellung
DIN-rechts
2
Deutsch
Beschlag
- Profiltiefe des Flügels prüfen und ggf. den
Vierkant über die Sicherungsscheibe anpassen
- Der Beschlag muss leichtgängig sein
Achtung!
– Eine korrekte Einstellung des Kipp-
bzw. Dreh-/Kippbeschlages ist Vorraussetzung
für eine einwandfreie Funktion (Drehmoment
Fensterolive max. 8Nm)
- Öffnungsweite des Dreh-/ Kippbeschlages in Kipp-
stellung beachten; Hub des angeschlossenenAntrie-
bes muss kleiner als Beschlagsöffnungsweite sein.
- ImAuslieferungszustand befindet sich der Vierkant
in der Position „verriegelt" (0°)
Achtung!
– Sollte diese Position verstellt worden
sein, z.B. zum Testen, so muss derAntrieb vor der
Montage wieder in diese Position gefahren werden.
LED Status-Anzeige
Antriebsstatus
Von jeder Zu- oder Dreh-
nach Kippstellung fahren
Von jeder Stellung zufahren
Wenn Zu-Stellung erreicht
Wenn Auf-Stellung erreicht
Bei Störung
3
LED-Anzeige
blinkt grün
blinkt rot
aus
leuchtet 5 Sek. grün
blinkt gelb
4
3/16
FRA 11-BSY+
