D+H FRA 11-BSY+ Originalbetriebsanleitung Seite 13

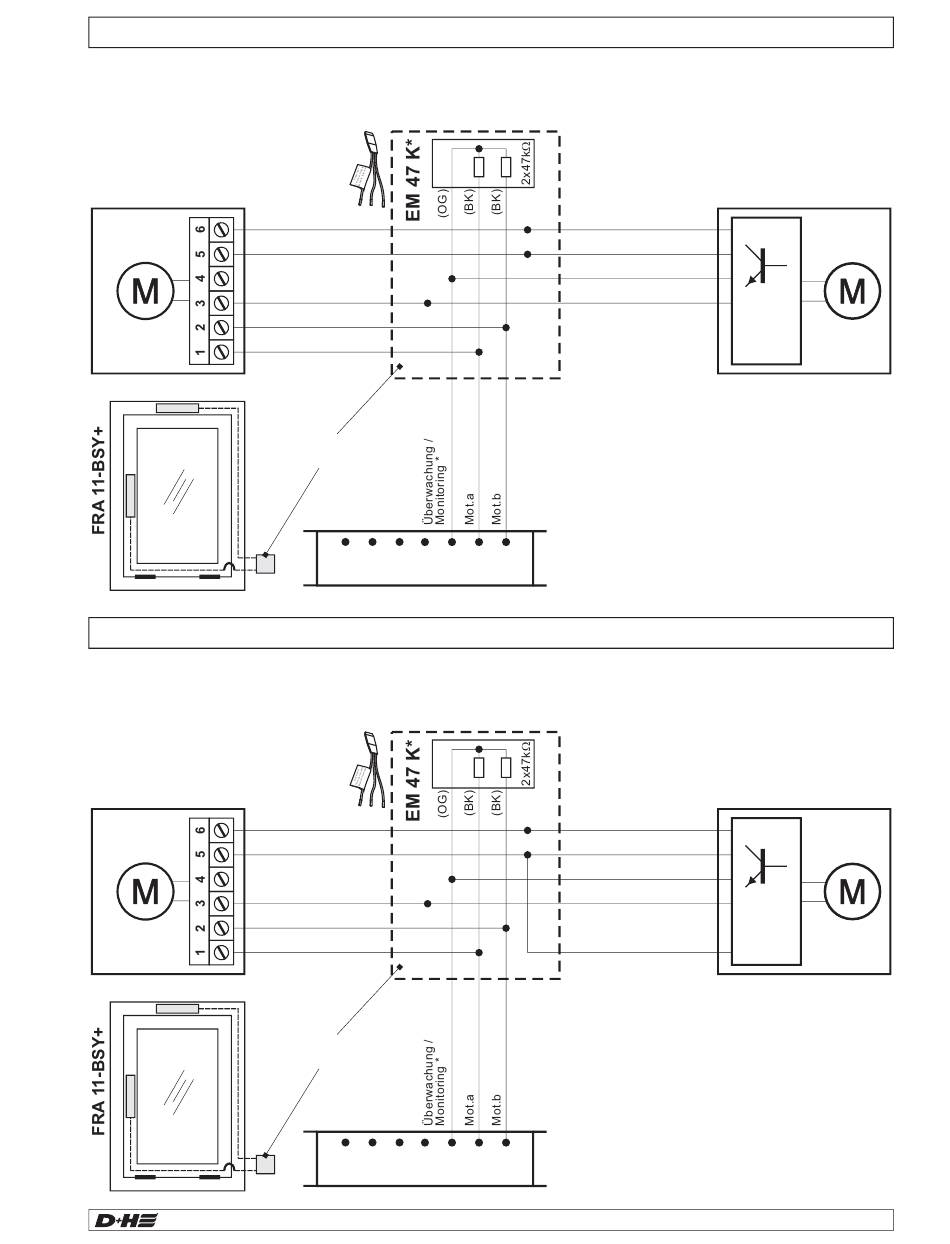

Anschluss / Connection – Version 2
D+H Fensterantrieb mit BRV-Meldung auf dem
Rahmen montiert. Verbindung in Abzweigdose.
FRA 11-BSY+
Mot.b out (GY)
Mot.a out (GN)
Signal (YE)
Mot.b in (BN)
Mot.a in (WH)
Antrieb / Drive
Anschluss / Connection – Version 3
D+H Fensterantrieb mit SZ-Meldung auf dem
Rahmen montiert. Verbindung in Abzweigdose.
FRA 11-BSY+
Mot.b out (GY)
Mot.a out (GN)
Signal (YE)
Mot.b in (BN)
Mot.a in (WH)
Antrieb / Drive
99.823.20 2.2/10/12
All manuals and user guides at all-guides.com
Abzweigdose /
Junction box
1 2 3 4 5 6 7
LT-Mot / GE / GEL
Abzweigdose /
Junction box
1 2 3 4 5 6 7
LT-Mot / GE / GEL
Deutsch / English
D+H window drive with BRV signal is mounted on the
frame. Connection in branch box.
Mot.b (BR)
Mot.a (WH)
HS* (OG)
BRV / TMS
* nicht bei / not in case of
GVL 8xxx-E/ -K/ -M
D+H window drive with -SZ signal is mounted on the
frame. Connection in branch box.
Mot.b (BR)
Mot.a (WH)
HS* (OG)
-SZ
-SZ
Es kann auch ein externer Reedkontakt
vom Fenster angeschlossen werden. /
An external Reed contact of the
window can be connected as well.
* nicht bei / not in case of
GVL 8xxx-E/ -K/ -M
Antrieb/Drive
mit/with BRV
Antrieb/Drive
mit/with -SZ
13/16
FRA 11-BSY+
