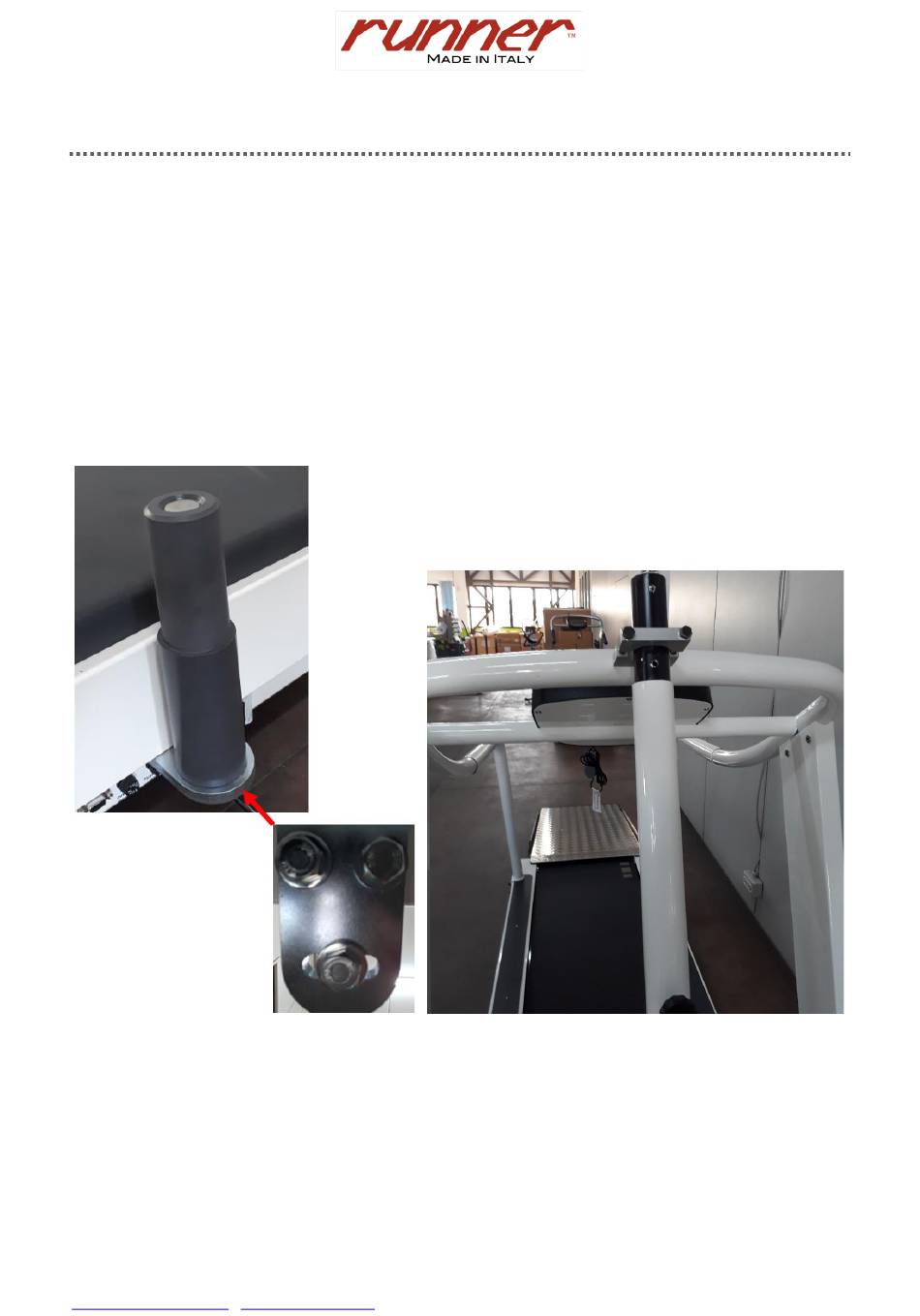

4.14. Montage vom Sicherheitsbügel mit Fallstopp-Sicherung
1) Mit einem 13 mm Schlüssel mit den beiden Schrauben M10x30 unter dem vorderen Querträger die
Platte der Halterung für den Sicherheitsbügel befestigen, falls noch nicht vorhanden (Abbildung 48).
2) Den Metallbolzen mit Sechskantschraube M10x30 festschrauben und den Plastikzylinder hineinstecken
(Abbildung 48).
3) Das Unterteil des Sicherheitsbügels mit Fallstopp-Sicherung in die Plastikhalterung stecken (Abbildung
48) und die beiden Aluminiumklemmen mit den beiden Schrauben M8x110 befestigen, ohne die
Schrauben anzuziehen (Abbildung 49).
4) Das Oberteil des Sicherheitsbügels mit Fallstopp-Sicherung hineinstecken und die beiden Schrauben
M8x22 anziehen (Abbildung 50).
5) Die beiden Schrauben M8x110 der beiden Klemmenhälften fest anziehen und die 4 Schraubenkappen
aufstecken (Abbildung 50).
6) Mit dem schwarzen Spinlock-Fallenstopper am Sicherungsbügel die Seillänge wie gewünscht regulieren
(Abbildung 51).
Abbildung 48
RUNNER srl
Via G. di Vittorio n. 391 - 41032 Cavezzo (MO) Italia Tel. +39 0535 58447
runner@runneritaly.it www.runneritaly.it
41
Rev.04/2023
Abbildung 49
