4.10. Auswechseln des Transformators
1) Das Gerät am Hauptschalter ausschalten.
2) Den Stecker vom Stromkabel des Geräts ausstecken.
3) Die 2 seitlichen Edelstahlschrauben M6x16, mit denen das Motorgehäuse aus Plastik befestigt ist,
mit einem Kreuzschlitzschraubendreher abschrauben.
4) Das Gehäuse an der Seite, an der die Schrauben entfernt worden sind, vorsichtig ca. 2 cm anheben
und dann vorsichtig in Richtung Band schieben und das Gehäuse abnehmen.
5) Die Schraube M8x100, die sich in der Mitte des Transformators befindet und mit der der
Transformator befestigt ist, mit einem 6 mm Inbusschlüssel abschrauben und die beiden Stecker
ausstecken (Abbildung 40).
6) Den Transformator durch einen neuen ersetzen und die beiden Stecker wieder einstecken
(Abbildung 39).
7) Das Motorgehäuse wieder anbringen und dazu auf dem Motorraum ablegen und vorsichtig nach vorne
(zum Schalter) schieben, bis der Schlitz im Gehäuse im entsprechenden Sitz zu sitzen kommt.
8) Die 2 seitlichen Edelstahlschrauben M6x16, mit denen das Motorgehäuse an den Halterungen befestigt
ist, mit einem Kreuzschlitzschraubendreher anziehen.
RUNNER srl
Via G. di Vittorio n. 391 - 41032 Cavezzo (MO) Italia Tel. +39 0535 58447
runner@runneritaly.it www.runneritaly.it

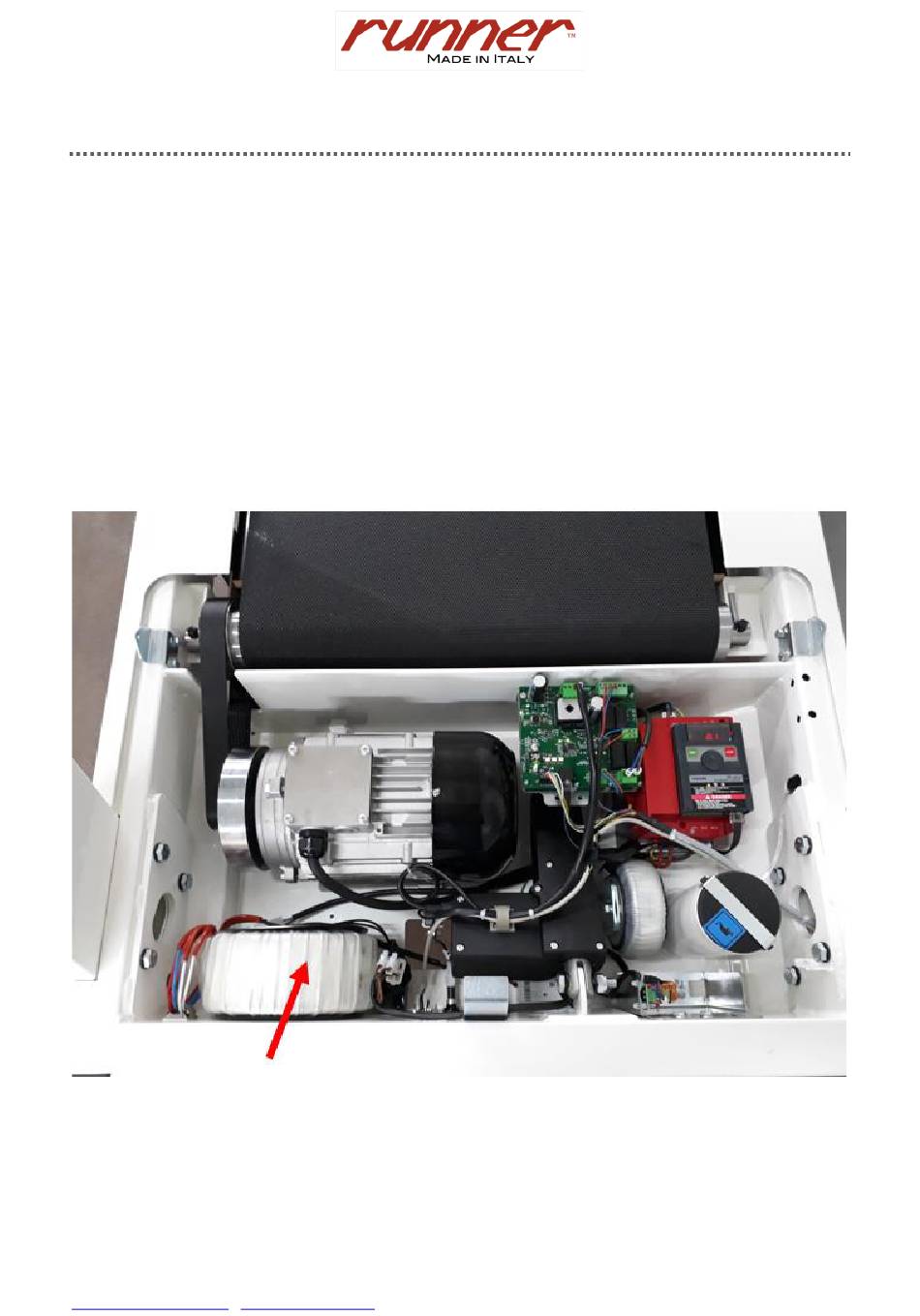

Abbildung 39
35
Rev.04/2023
