1. (Voor gebruik in Groot-Brittannië)
Er dient een uitsparing voor de stekker van de oven in het zijpaneel van de keukenkast te worden gemaakt.
Belangrijk: Zorg dat de netstekker na de installatie toegankelijk is of dat er een twee-pool
onderbrekingsschakelaar in het circuit is opgenomen met een contact-spleet van minstens
3 mm in iedere pool.
(Voor gebruik in Europa)
De elektriciteitsaansluiting moet zich op 150 mm hoogte vanaf de vloer van de inbouwkast en 50 mm
vanaf de rechterkant van de inbouwkast bevinden zoals in Afb. 1 wordt getoond. Zorg dat de netstekker
na de installatie toegankelijk is of dat de oven op een elektrisch circuit is aangesloten dat voorzien is van
een twee-pool onderbrekingsschakelaar (contact-spleet niet minder dan 3 mm) om de stroomvoorziening
naar de oven te kunnen verbreken in geval van gevaar. Een veiligheidsvoorziening zoals een zekering kan
gebruikt worden als onderbrekingsschakelaar.
2. Verwijder de verpakking van de inbouwkit.
3. Plaats de afstandsbeugels 1 op de plank in lijn met de rechter- en linkerpanelen van de keukenkast. Stel
de voorkanten van de plank en de afstandsbeugels af en bevestig de beugels met de vier schroeven
zoals in Afb. 1 wordt getoond.
Let op: De pijlen op de beugels dienen naar u toe te wijzen.
4. Plaats het uitlaatkanaal 2 op de bovenkant van de keukenkast tegen de achterkant D en de linkerkant van
de kast. Plaats zodanig dat er geen speling is, zoals in Afb. 1 en 2 wordt getoond. Zet aan de bovenkant
van de keukenkast vast met twee schroeven
5. Verwijder de beschermlaag van het kussen 6. Bevestig het kussen 6 tegen het uitlaatkanaal 3 zoals in
Afb. 4 wordt getoond.
6. Steek de twee lipjes van het uitlaatkanaal 2 in de openingen van het uitlaatkanaal 3. Vouw de lipjes om.
7. Verwijder de schroef E van de oven zoals u in Afb. 5 ziet.
8. Haal het netsnoer door de opening aan de onderkant van het inlaatkanaal 4 zoals u in Afb. 6 ziet.
9. Plaats het inlaatkanaal 4 met de twee schroeven
achterkant van de oven zoals u in Afb. 6 ziet.
Klem het netsnoer niet tussen de oven en het inlaatkanaal 4 vast.
Let op:
10. Bevestig het inlaatkanaal 5 met de drie schroeven
getoond.
Klem het netsnoer niet tussen de oven en het inlaatkanaal 4 vast.
Let op:
11. Verwijder het papier van de drie kussens 7, 8 en 9. Bevestig het kussen 7 aan de linkerkant van het
inlaatkanaal 4 en bevestig het kussen 8 aan de bovenkant van het inlaatkanaal 4, aan de linkerkant van
het kussen 7 en aan de oven zoals in Afb. 8-a en 8-b wordt getoond. Bevestig kussen 9 aan de bovenkant
van de oven zoals u in Afb. 8-a en 8-b ziet.
12. (Voor gebruik in Groot-Brittannië)
Plaats de oven op een tafel/kastje dat u voor de keukenkast heeft gezet.
Als u geen tafel/kastje gebruikt, zijn er twee personen nodig. Een persoon om de oven vast te houden en
een tweede persoon om het netsnoer door de reeds gemaakte opening te leiden.
(Voor gebruik in Europa)
Plaats de oven op een tafel/kastje dat u voor de keukenkast heeft gezet.
Als u geen tafel/kastje gebruikt, zijn er twee personen nodig. Een persoon om de oven vast te houden en
een tweede persoon om het netsnoer aan te sluiten.
13. Steek de stekker van het netsnoer van de oven in een stopcontact.
Let op: a. In Groot-Brittannië, verbind de oven met een 230-240 V, 50 Hz spanningsbron.
b. In Europa, verbind de oven met een 230 V, 50 Hz spanningsbron.
14. Controleer of de oven op de afstandsbeugels op de plank van de keukenkast staat. Stel vervolgens de
positie van de oven af zodat de voetjes van de oven in de uitsparingen van de afstandsbeugels passen
zoals in Afb. 2 wordt getoond.
Let op: Controleer dat het netsnoer geen contact met de ventilatie-openingen achter de oven maakt.
15. Plaats het inbouwframe-element
recht zit. Maak met twee schroeven
16. Steek de twee inbouwframe-elementen voor de zijkanten
keukenkast. Draai vervolgens de twee schroeven
de plaats door de afstand tussen de rechter en linker inbouwframe-elementen voor de zijkanten
meten. De afstand is aangegeven in Afb. 10.
Opmerking: Lijn het gat van het inbouwframe-element voor de zijkant
insteken.
17. Breng het tweede inbouwframe-element
onder de oven. Maak het inbouwframe-element
elementen voor de zijkanten
getoond.
Let op: Kontroleer dat 6,5 mm van de frames (boven en onder) en de kast elkaar overlappen zoals
in Afb. 11 wordt getoond, daar anders de deur van de keukenkast mogelijk de inbouwframe-
elementen raakt.

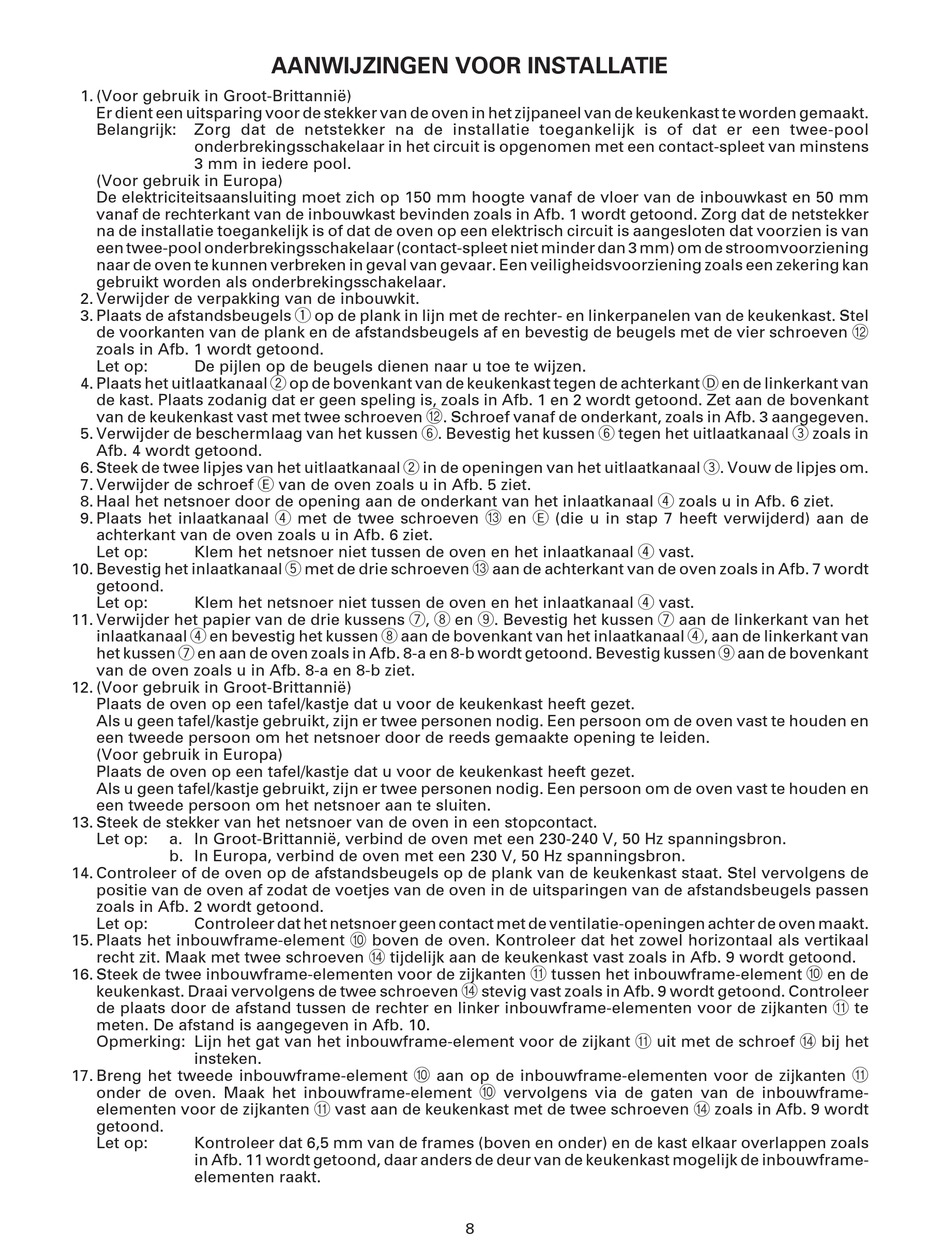

AANWIJZINGEN VOOR INSTALLATIE
B . Schroef vanaf de onderkant, zoals in Afb. 3 aangegeven.
0 boven de oven. Kontroleer dat het zowel horizontaal als vertikaal
D tijdelijk aan de keukenkast vast zoals in Afb. 9 wordt getoond.
0 aan op de inbouwframe-elementen voor de zijkanten A
A vast aan de keukenkast met de twee schroeven D zoals in Afb. 9 wordt
C en E (die u in stap 7 heeft verwijderd) aan de
C aan de achterkant van de oven zoals in Afb. 7 wordt
A tussen het inbouwframe-element 0 en de
D stevig vast zoals in Afb. 9 wordt getoond. Controleer
A uit met de schroef D bij het
0 vervolgens via de gaten van de inbouwframe-
