4.3.1 Stiftleisten S8 und S9
Die Position der Steckbrücken auf den Stiftleisten S8 und S9 bestimmt, ob das CompTrol Interfa-
ce im CompTrol Interface-Bus sich in der Bus-Mitte oder am Bus-Ende befindet. Die Einstellung
der Stiftleisten ist nur erforderlich, wenn das CompTrol Interface mit einem CompTrol Master
verbunden ist (siehe TH CompTrol Master).
4.4 Anschlussarten
4.4.1 Analogeingang X3
Ein am Analogeingang X3-S anliegendes Analogsignal (4 bis 20 mA, 0 bis 20 mA, 0 bis 5
oder 0 bis 10
) bestimmt - abhängig vom gewählten Programm - den Temperatur- oder Fre-
V DC
quenzsollwert. Das anliegende Analogsignal ist bezogen auf den Masse-Anschluss X3-(-RV).

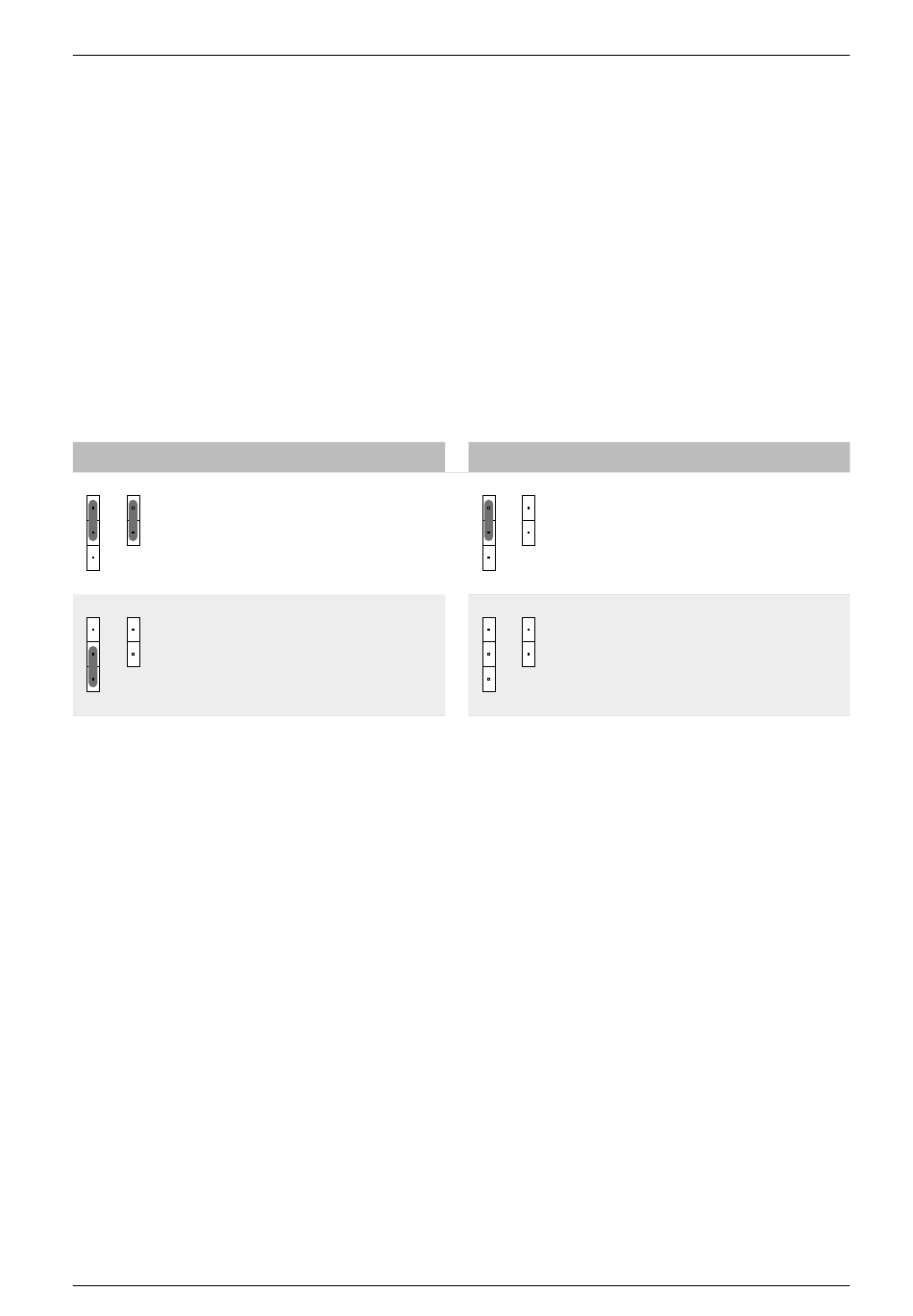

Die Position der Steckbrücken auf den Stiftleisten S4 und S7 bestimmt den aktuellen Typ des
Analogsignals.
S4
S7
Typ des Analogsignals
4-20 mA
0-10 V DC
Die Auswertung des DC-Signals am Analogeingang X3-S erfolgt proportional. Die zugrunde lie-
genden Wertetabellen sind programmabhängig und unter den jeweiligen Programmen beschrie-
ben.
4.4.2 Digitaleingänge X2a bis X2N
Die Belegung der Digitaleingänge ist programmabhängig und bestimmt im Wesentlichen das
Verhalten des gewählten Programms. Alle Digitaleingänge sind galvanisch getrennt.
Der Eingangsspannungsbereich ist 20 bis 130 V DC oder 24 bis 230 V AC. Der aktuelle Status
der Digitaleingänge wird über LEDs (LD1 bis LD6) angezeigt.
4.4.3 Digitalausgänge X4a bis X4c
Jeder der drei Digitalausgänge X4a-I, X4b-II und X4c-III ist als potenzialfreier Relaiskontakt aus-
geführt. Sie sind mit 230 V AC / 130 V DC, 0,5 A belastbar. Der Schaltzustand des betreffenden
Relais wird über LEDs (LD11 bis LD13) angezeigt. Eine leuchtende LED bedeutet, dass das
entsprechende Relais angezogen hat und der Kontakt geschlossen ist.
Der Schaltzustand eines Relais ändert sich, wenn die Bedingung für eine Meldung erfüllt ist. Wel-
che Meldung am jeweiligen Ausgang ausgegeben wird, ist programmabhängig mit dem
DIP-Schalter S2-2 konfigurierbar. Die Schaltfunktion der Relais ist mit dem DIP-Schalter S2-6
invertierbar. Einzelheiten dazu sind unter den jeweiligen Programmen beschrieben.
18
S4
S7
Typ des Analogsignals
0-20 mA
0-5 V DC
CompTrol Interface V4.0.x | Ausgabe 21-05-2021 | 1224581
V DC
