Technisches Handbuch
CompTrol Master
Ab Software-Version V1.0.x
Originalhandbuch
Vor Gebrauch sorgfältig lesen!
Aufbewahren für späteres Nachschlagen!
Ausgabe 21-05-2021 – 1224512 Deutsch
Support-App von S-Klima – einfache Fehlerlösung via Smartphone
• Umfangreiche Fehlercodeanalyse – auch offline
• Kältemittelrechner für Inbetriebnahme und Neubefüllung
• QR-Code-Scanner zum Auslesen von Gerätedaten
• Support-Anfrage zur Anforderung eines Rückrufs
Kostenloser Download der App im Apple App Store und bei Google Play.
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für S-Klima CompTrol Master
Inhaltszusammenfassung für S-Klima CompTrol Master
- Seite 1 Originalhandbuch Vor Gebrauch sorgfältig lesen! Aufbewahren für späteres Nachschlagen! Ausgabe 21-05-2021 – 1224512 Deutsch Support-App von S-Klima – einfache Fehlerlösung via Smartphone • Umfangreiche Fehlercodeanalyse – auch offline • Kältemittelrechner für Inbetriebnahme und Neubefüllung • QR-Code-Scanner zum Auslesen von Gerätedaten •...
- Seite 2 Support-Anfrage zur Anforderung eines Rückrufs Abbildung 2: QR-Code zur Support-App Kostenloser Download der App im Apple App Store und bei Google Play. Herstelleradresse Stulz GmbH Geschäftsbereich S-Klima Holsteiner Chaussee 283 D-22457 Hamburg Deutschland CompTrol Master V1.0.x | Ausgabe 21-05-2021 | 1224512...
-
Seite 3: Inhaltsverzeichnis
4.3.4 Busanschlüsse X6 und X7 ................17 4.4 DIP-Schalter......................17 4.4.1 DIP-Schalter S1-1 bis S1-3 am CompTrol Master ..........17 4.4.2 DIP-Schalter S1-4 bis S1-6 am CompTrol Master ..........18 4.5 7-Segment-Anzeige .................... 18 4.6 Anschlussschema des CompTrol Masters ............19 4.7 DX-System in einer Lüftungsanlage (Beispiel) ........... - Seite 4 Programmübersicht....................27 Programm 0 am CompTrol Master – Leistungswertvorgabe über Analogsignal ....................28 7.1 Beschreibung ...................... 28 7.2 CompTrol Master für Programm 0 konfigurieren ..........28 7.2.1 Programm 0 an DIP-Schalter S1 einstellen ............28 7.2.2 Funktionen für Programm 0 an DIP-Schalter S1 einstellen ......29 7.2.3...
- Seite 5 9.2 Wartungs- und Montagefreiraum ................ 38 9.3 Kabelanforderungen für CompTrol Master ............39 9.4 CompTrol Master installieren und anschließen ........... 40 9.5 CompTrol Master mit CompTrol Interfaces in Betrieb nehmen ......43 9.5.1 Initialisierung ..................... 43 10 Störungsbehebung ....................44 11 Fehlercodes......................
-
Seite 6: Hinweise Zu Diesem Dokument
Produkt durchführen, diese Anleitung vollständig gelesen und verstanden haben. Bei Rückfragen den Fachpartner anrufen. 1.1 Geltungsbereich Dieses Technische Handbuch gilt für das Erweiterungsmodul CompTrol Master ab der Version V1.0.x. Die Versionsnummer setzt sich wie folgt zusammen: 1.0.x - Hardwareversion / 1.0.x - Softwareversion / 1.0.x - Revisionsnummer der Software. -
Seite 7: Auszeichnungen
Komponenten, die betätigt werden DIP-Schalter S2 Werte, die eingestellt werden Den Spannungspegel auf den Wert 7,5 V einstellen. kursiv und Untergliederung von handlungsan- Voraussetzung, Vorgehensweise, Ergebnis fett leitenden Textteilen Tabelle 3: Auszeichnungen CompTrol Master V1.0.x | Ausgabe 21-05-2021 | 1224512... -
Seite 8: Nomenklatur
Form (z. B. durch Druck, Fotokopie, Mikrofilm, Datentransfer oder ein anderes Verfahren) ohne schriftliche Zustimmung der Stulz GmbH reproduziert oder unter Verwendung elektronischer Systeme vervielfältigt oder verarbeitet werden. Technische Änderungen vorbehalten. CompTrol Master V1.0.x | Ausgabe 21-05-2021 | 1224512... -
Seite 9: Sicherheit
2.1 Bestimmungsgemäße Verwendung Das CompTrol Master dient zur Steuerung eines Direktverdampfungssystems (DX-Systems) in einer Lüftungsanlage. Das CompTrol Master ist ein Erweiterungsmodul, mit dem bis zu 5 Splitsys- teme im Verbund gesteuert werden können. Ein Splitsystem besteht aus jeweils 1 Wärmetauscher-Anschlussmodul, 1 Außengerät, 1 Kabelfernbedienung, 1 CompTrol Interface ab V4.0.3. -
Seite 10: Qualifikationsanforderungen Des Personals
● gelegter Sicherheitsstandards, der Notversorgung von Verletzten. ● 2.4 Unterstützte Produkte Das CompTrol Master unterstützt folgende Produkte von Mitsubishi Heavy Industries und Stulz: CompTrol Interface ab Softwareversion 4.0.3 ● Klimageräte von Mitsubishi Heavy Industries der FDS-Serie ● Klimageräte von Mitsubishi Heavy Industries der S-Serie ●... -
Seite 11: Installation
Kunststoffverpackungen von Kindern fernhalten und nach dem Öffnen entsorgen. 2.7 Installation Bei der Installation des Geräts unbedingt die Hinweise zur Installation (siehe „9 CompTrol Master installieren“ auf Seite 37) und die Spezifikationen der Stromversorgung (siehe „13 Technische Daten“ auf Seite 52) beachten. -
Seite 12: Produktbeschreibung

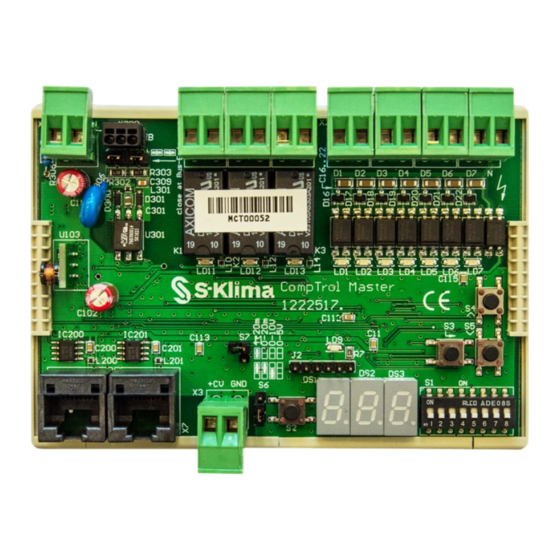

Produktbeschreibung Produktbeschreibung Das CompTrol Master ist ein Erweiterungsmodul, mit dem bis zu 5 Splitsysteme im Verbund gesteuert werden können. Ein Splitsystem besteht aus 1 Wärmetauscher-Anschlussmodul, 1 Außengerät, 1 Kabelfernbedienung und 1 CompTrol Interface ab V4.0.3. Das CompTrol Master verbindet die Splitsysteme mit der Re geleinheit der Gebäudeleittechnik (GLT). Das CompTrol Master kann nur gemeinsam mit mindestens 2 und maximal 5 CompTrol Interfaces und ab der Softwareversion 4.0.3 des CompTrol Interfaces... - Seite 13 Stiftleiste zur Einstellung des Analogsignaltyps (Analogeingang X3) (siehe „Tabelle 5: Analogsignaltypen“ auf Seite 15) Busanschluss zur Verbindung mit einem CompTrol Interface Busanschluss zur Verbindung mit einem CompTrol Interface LD11-LD13 LEDs zur Statusanzeige der Digitalausgänge CompTrol Master V1.0.x | Ausgabe 21-05-2021 | 1224512...
-
