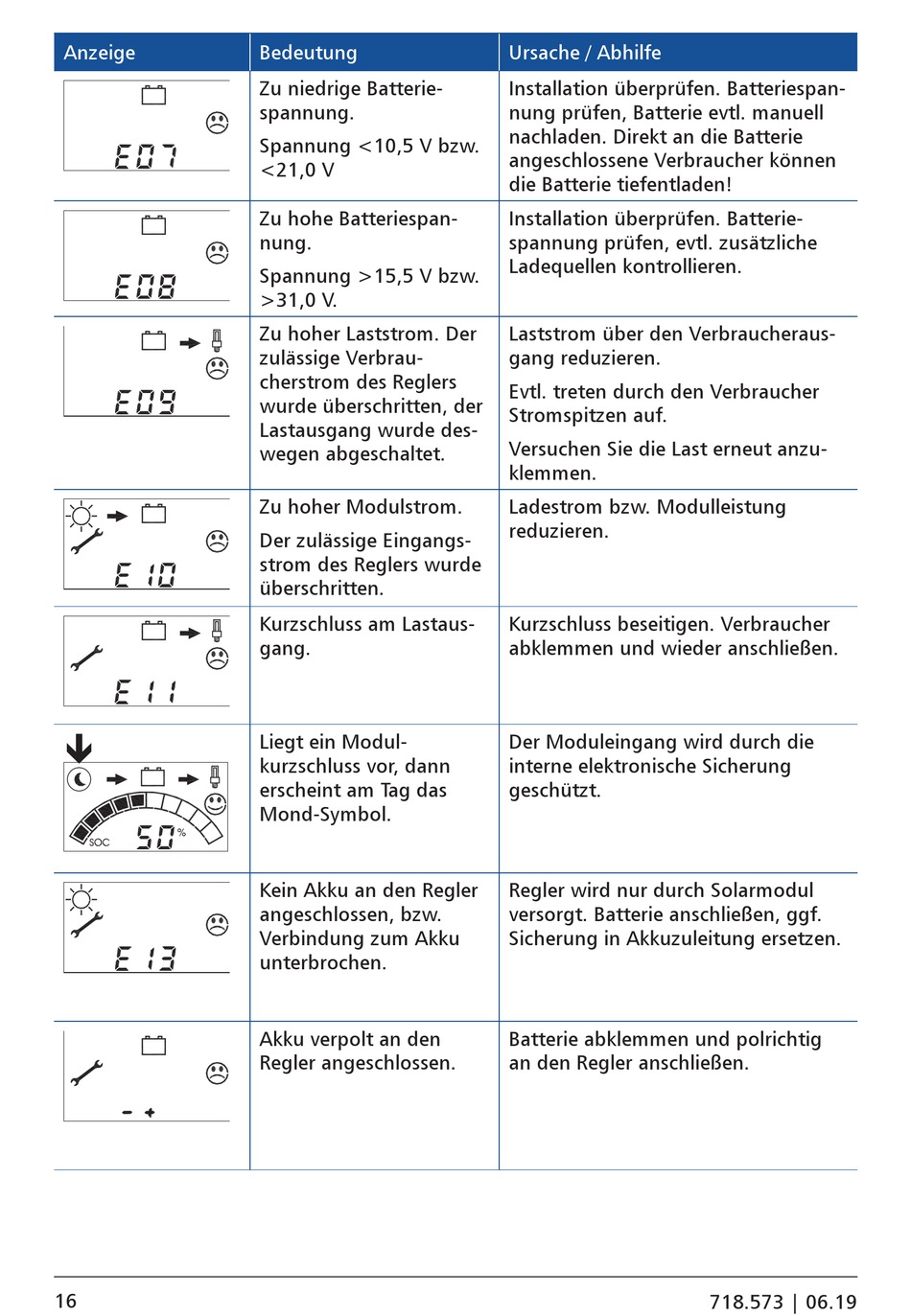

16
Bedeutung
Zu niedrige Batterie-
spannung.
Spannung <10,5 V bzw.
<1,0 V
Zu hohe Batteriespan-
nung.
Spannung >15,5 V bzw.
>31,0 V.
Zu hoher Laststrom. Der
zulässige Verbrau-
cherstrom des Reglers
wurde überschritten, der
Lastausgang wurde des-
wegen abgeschaltet.
Zu hoher Modulstrom.
Der zulässige Eingangs-
strom des Reglers wurde
überschritten.
Kurzschluss am Lastaus-
gang.
Liegt ein Modul-
kurzschluss vor, dann
erscheint am Tag das
Mond-Symbol.
Kein Akku an den Regler
angeschlossen, bzw.
Verbindung zum Akku
unterbrochen.
Akku verpolt an den
Regler angeschlossen.
Ursache / Abhilfe
Installation überprüfen. Batteriespan-
nung prüfen, Batterie evtl. manuell
nachladen. Direkt an die Batterie
angeschlossene Verbraucher können
die Batterie tiefentladen!
Installation überprüfen. Batterie-
spannung prüfen, evtl. zusätzliche
Ladequellen kontrollieren.
Laststrom über den Verbraucheraus-
gang reduzieren.
Evtl. treten durch den Verbraucher
Stromspitzen auf.
Versuchen Sie die Last erneut anzu-
klemmen.
Ladestrom bzw. Modulleistung
reduzieren.
Kurzschluss beseitigen. Verbraucher
abklemmen und wieder anschließen.
Der Moduleingang wird durch die
interne elektronische Sicherung
geschützt.
Regler wird nur durch Solarmodul
versorgt. Batterie anschließen, ggf.
Sicherung in Akkuzuleitung ersetzen.
Batterie abklemmen und polrichtig
an den Regler anschließen.
718.573 | 06.19
