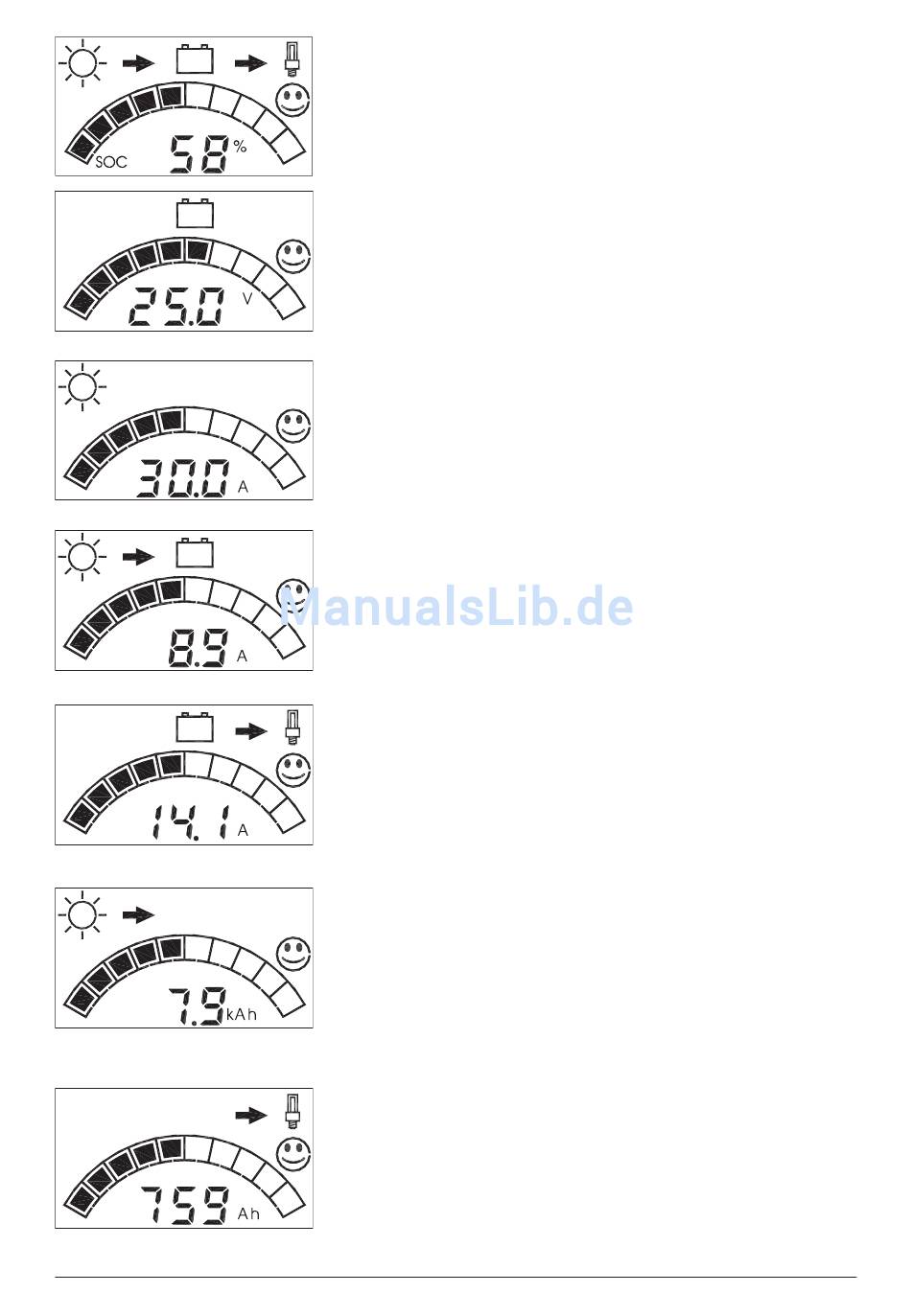

4.2.1. SOC Fenster
Anzeige des Ladezustands, Tag / Nacht Status und
Verbraucher Ein / Aus. Bei Spannungssteuerung wird statt
dem SOC Wert die Batteriespannung angezeigt.
4.2.2. Spannungsfenster
Anzeige der vom Regler gemessenen Batteriespannung.
4.2.3. Modulstrom
Anzeige des Ausgangsstroms des Solarmoduls.
4.2.4. Ladestrom
Anzeige des Ladestroms in die Batterie.
4.2.5. Laststrom
Anzeige des über den Lastausgang entnommenen Stroms.
Die Anzeige des Laststroms kann bei großen Modulströ-
men konstruktionsbedingt zu hoch sein.
4.2.6. Ah – Zähler Batterieladung
Anzeige der Summe der eingeladenen Ah seit Erstinstalla-
tion oder Reset. Werden beide Taster für 3 sec. gedrückt,
wird der Zähler auf 0 gesetzt. Beim Abklemmen der
Batterie bleibt der Wert erhalten. Nach Erreichen von 99,9
KAh springt der Zähler auf 0 Ah zurück.
4.2.7. Ah – Zähler Entladung
Zeigt die Summe der entladenen Ah seit Erstinstallation
oder Reset an. Werden beide Taster für 3 sec. gedrückt,
wird der Zähler auf 0 gesetzt. Beim Abklemmen der Batte-
rie bleibt der Wert erhalten.
10
718.573 | 06.19
