5. Funktionsübersicht
Dieser Laderegler verfügt über Grundfunktionen zur Bestimmung des Ladezustandes
(SOC), Laderegelung und Tiefentladeschutz, die hier nachfolgend beschrieben werden.
Zusätzliche aktivierbare Funktionen wie Einstellungen, Nachtlichtfunktion, Selbsttest,
Presetting und Seriennummerabfrage sind unter den entsprechenden Menüpunkten in
Kapitel 6 erläutert.
5.1. SOC Berechnung
Der Regler überwacht im Betrieb verschiedene Parameter (U; I) der Batterie und be-
rechnet daraus den Ladezustand (SOC = state of charge) der Batterie. Der Ladezu-
stand ist das noch in der Batterie zur Verfügung stehende Energieniveau. Durch den
fortwährenden Lernprozess des Systems werden Änderungen in der Anlage, z. B. durch
Alterungsprozesse der Batterie automatisch berücksichtigt.
Anhand dieser SOC Information haben Sie jederzeit einen genauen Überblick über den
Ladezustand der Batterie. Zusätzlich steuert der Regler anhand des SOC die Auswahl des
Ladeverfahrens und den Tiefentladeschutz um damit die Batterie optimal zu behandeln.
Sollte einer der Parameter nicht erfasst werden können, da z. B. ein Verbraucher oder
eine Ladequelle direkt an die Batterie angeschlossen ist, wird die SOC Berechnung
verfälscht. Der Regler kann dann auf die einfachere, spannungsgeführte Steuerung
umgestellt werden, siehe Kapitel 6..
Bei jeder Inbetriebnahme des Reglers wird die SOC Berechnung neu gestartet.
5.2. Laderegelung
Der Regler führt eine Konstantspannungsladung der Batterie durch. Bis zum Erreichen
der Ladeendspannung wird der gesamte durch die Ladequelle zur Verfügung stehende
Strom zur Ladung der Batterie verwendet. Im Bereich der Laderegelung wird der Lade-
strom durch pulsweitenmoduliertes Kurzschließen (PWM) des Moduleingangs abgeregelt
(Shunt-Laderegler).
In Abhängigkeit des Batterieverhaltens werden automatisch verschiedene Ladeverfahren,
Normalladen, Boostladen und Ausgleichsladen durchgeführt. Die Einstellungen zum
Batterietyp und zur Steuerungsart werden dabei berücksichtigt. Die Ladeendspannung
ist temperaturkompensiert. Alle 30 Tage wird automatisch geprüft, ob ein Ausgleichsla-
den durchgeführt werden muss.
718.573 | 06.19
4.2.8. Vorwarnung Tiefentladeschutz

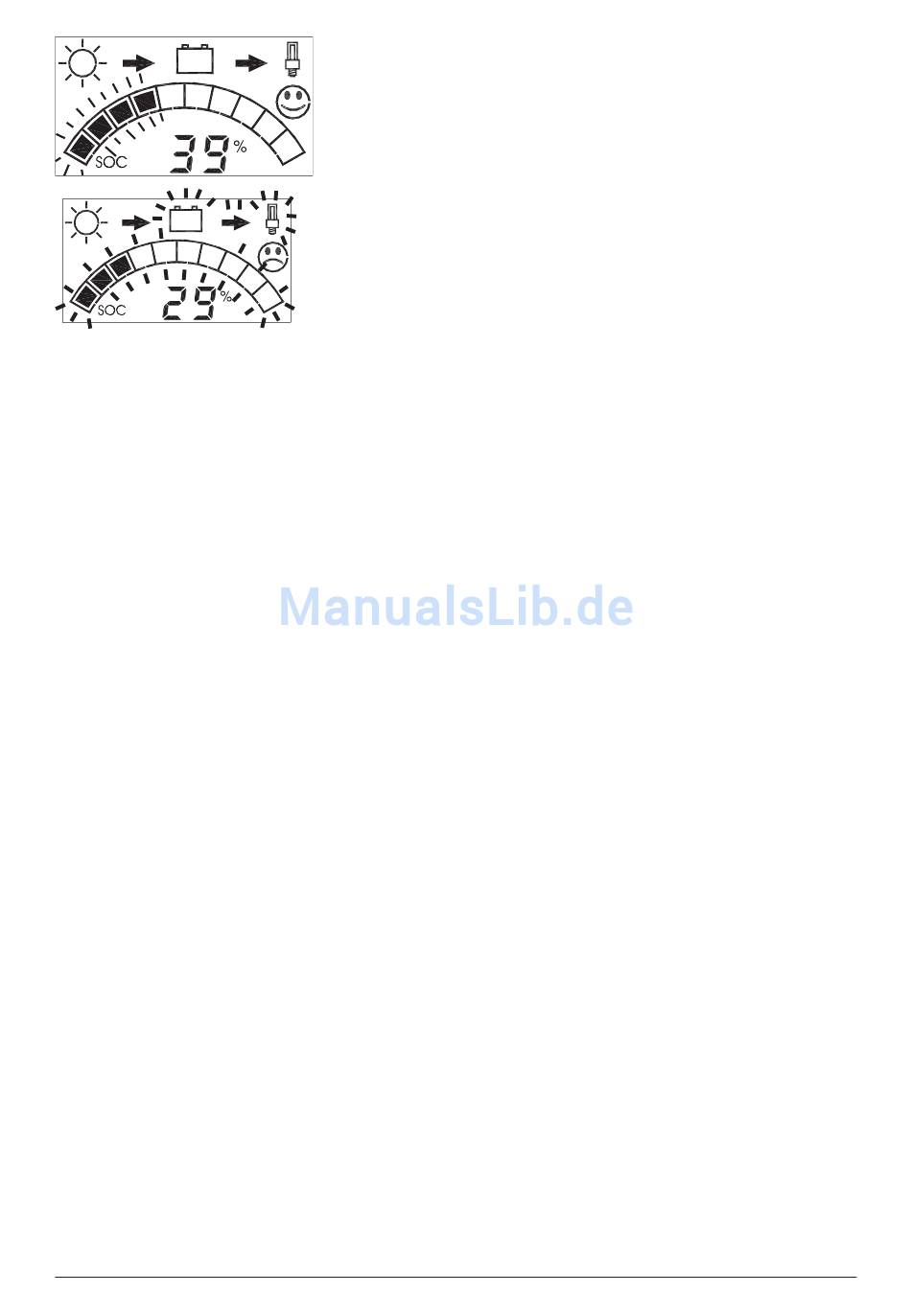

Zur Vorwarnung blinkt der SOC Balken bzw. der Span-
nungswert bei Spannungssteuerung. Das Gesicht schaut
noch freundlich.
4.2.9. Lastabschaltung
Wenn der Tiefentladeschutz aktiviert wurde, blinkt der
SOC Balken bzw. der Spannungswert bei der Einstellung
„Spannungssteuerung". Das Gesicht schaut traurig bis die
Wiedereinschaltschwelle erreicht ist.
11
