Kapitel 1: Einführung
Bedienungselemente und ihre Funktionen
Dieser Abschnitt befaßt sich mit den Bedienungselementen des DPS12, ihren Funktionen und Bezeichnungen. Die
auf dem Bedienfeld aufgedruckten Beschriftungen werden in eckigen Klammern [ ] angegeben.
Bedienfeld

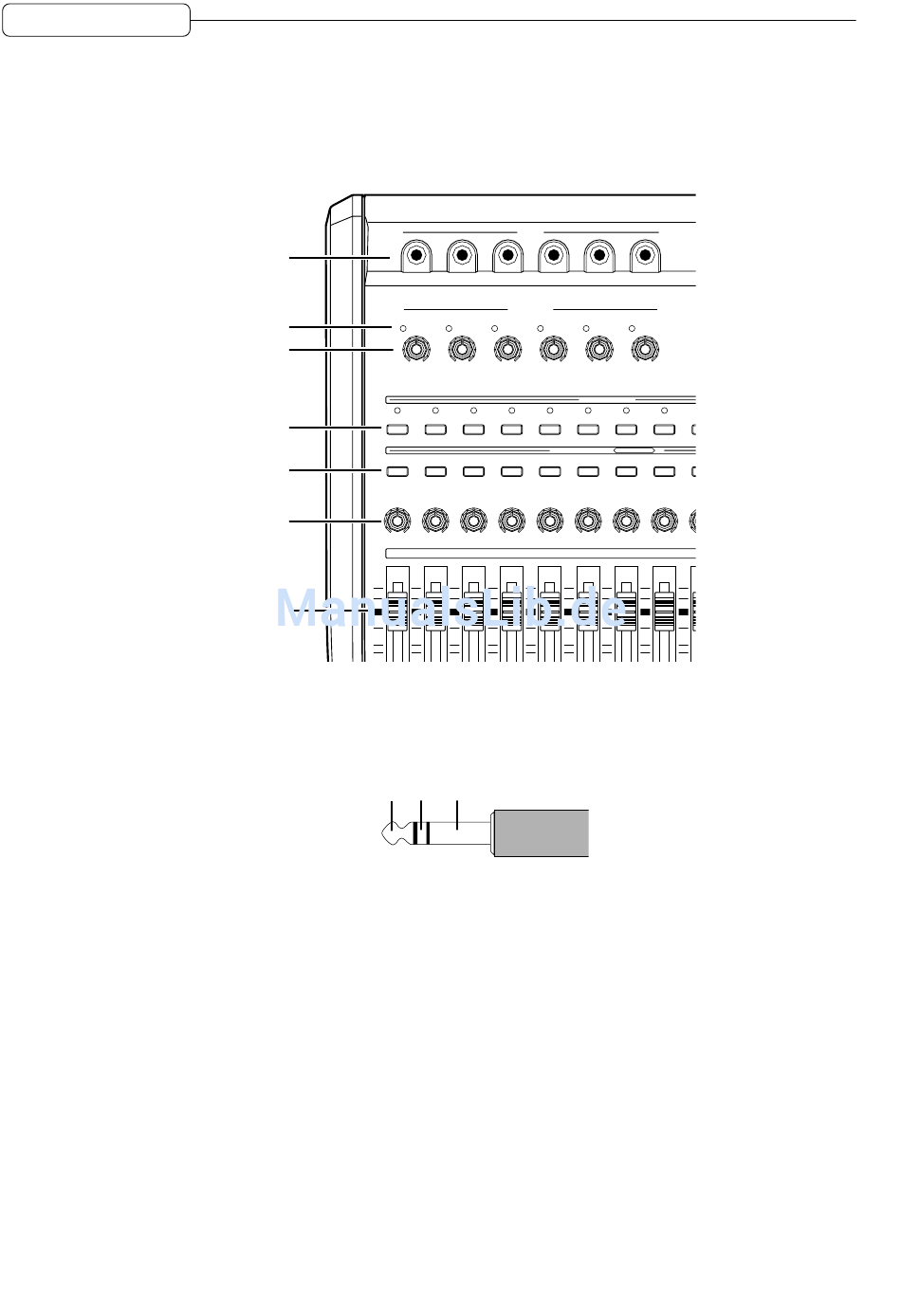

1 [INPUT]-Buchsen 1 - 6
An diesen analogen Eingängen sind elektronische Instrumente mit Line Level (z.B. Synthesizer) und auch Mi-
krophone anzuschließen. Das an diesen Eingängen anliegende Signal wird zu den Tracks der Recorder-Sektion
oder zur Mixer-Sektion geleitet, je nach Einstellung. Es handelt sich um symmetrische Eingänge.
2 Peak-Indikatoren
Diese LEDs leuchten auf, wenn das am entsprechenden INPUT (1 - 6) anliegende Signal den Eingang über-
steuert.
3 [INPUT GAIN]-Regler 1 - 6
Diese Regler dienen zur Gain-Justierung der an den INPUT-Buchsen 1 - 6 anliegenden Signale.
4 [RECORD SELECT]-Tasten
Diese Tasten dienen zur Wahl eines (physikalischen) Aufnahme-Tracks. Wird eine dieser Tasten gedrückt, be-
ginnt die LED darüber zu blinken – der entsprechende Track ist damit aufnahmebereit. Bei erneutem Drücken
der Taste wird dieser Record Standby Mode wieder aufgehoben. Bei gedrückter
se Tasten zur Soloschaltung der Kanäle.
5 [CHANNEL SELECT]-Tasten
Diese Tasten dienen zur Anwahl von Kanälen für Edit- oder Mixeroperationen, darüber hinaus zur Festlegung
einer Locate-Position in der „Quick Locate"-Funktion.
6 [PAN]-Regler
Diese Regler bestimmen die Position der TRACK MIX-Kanäle im Stereopanorama.
