Transport und Aufstellung der Maschine
Die Deckel—PPl ist als Präzisions—Werkzeugmaschine, deren Teile auf höchste Genauigkeit ge-
arbeitet sind, mit äußerster Vorsicht auszupacken und zu befördern. Die Maschine wird zweck-
mäßig mit einem Hebeeisen, das nur unter dem ständerfuß angesetzt werden darf, auf Rollen zu
ihrem Aufstellungsplatz geschafft, w o b e i nur am S t ä n d e r a n z u s c h i e b e n i s t . Keines-
falls dürfen Funktionsteile der Maschine, wie beispielsweise Spindeln, Handrader, Arbeitstisch,
Support usw. als Angriffspunkte für das Anheben der Maschine oder den Transport benützt werden,
da sonst die Genauigkeit der Maschine beeinträchtigt wird.

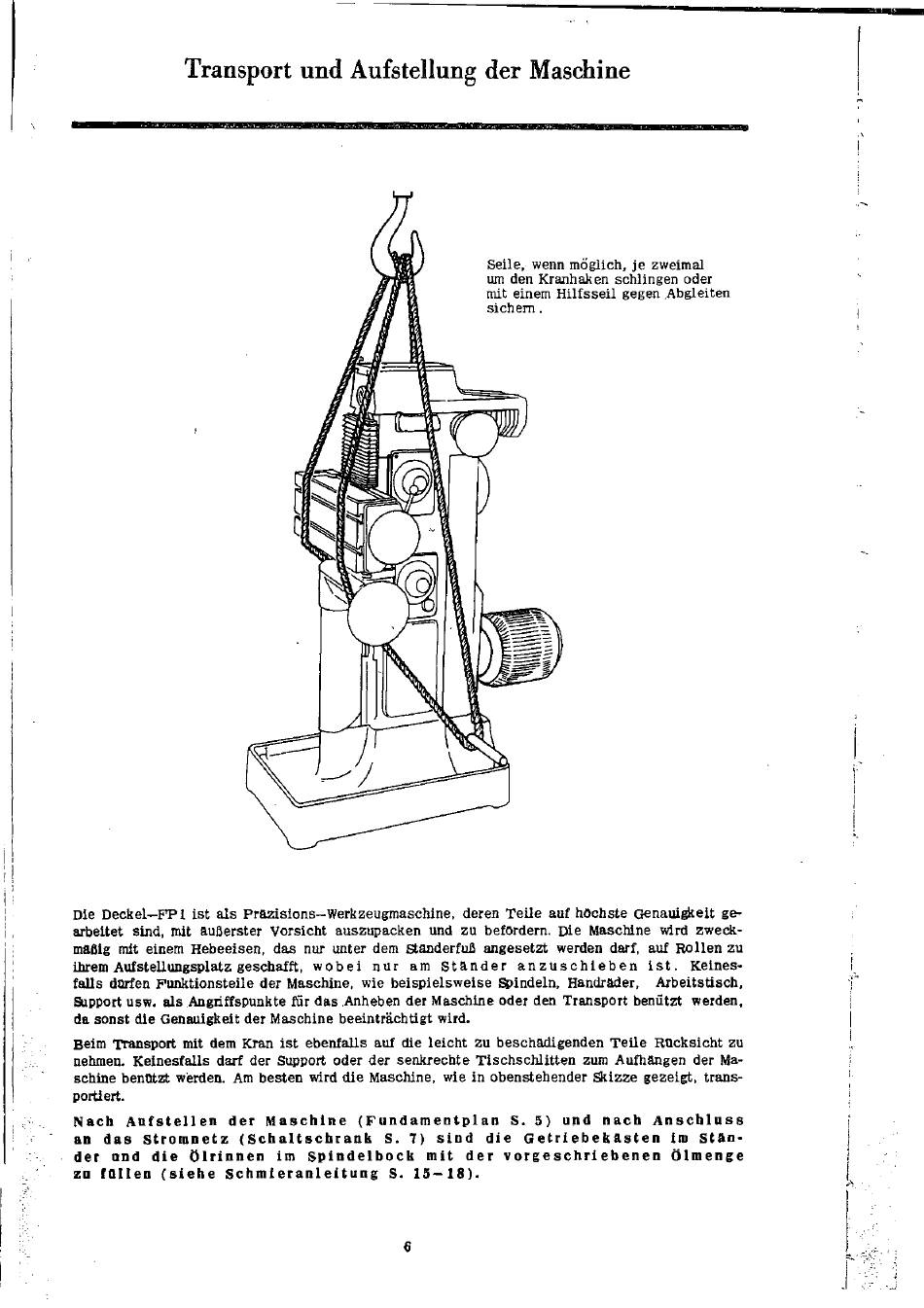

Beim Transport mit dem Kran ist ebenfalls auf die leicht zu beschädigenden Teile Rücksicht zu
nehmen. Keinesfalls darf der Support oder der senkrechte Tischschlitten zum Aufhängen der Ma-
schine benutzt werden. Am besten wird die Maschine, wie in obenstehender Skizze gezeigt, trans-
portiert.
Nach A u f s t e l l e n der Maschine (Fundamentplan S. 5) und nach A n s c h l u s s
an das Stromnetz ( S c h a l t s c h r a n k S. 7) s i n d die G e t r i e b e k a s t e n im S t ä n -
der und die Ö l r i n n e n im Spindelbock mit der v o r g e s c h r i e b e n e n Ö l m e n g e
zu f a l l e n ( s i e h e S c h m i e r a n l e i t u n g S. 15—18).
