Deckel FP1 Bedienungsanleitung Seite 9

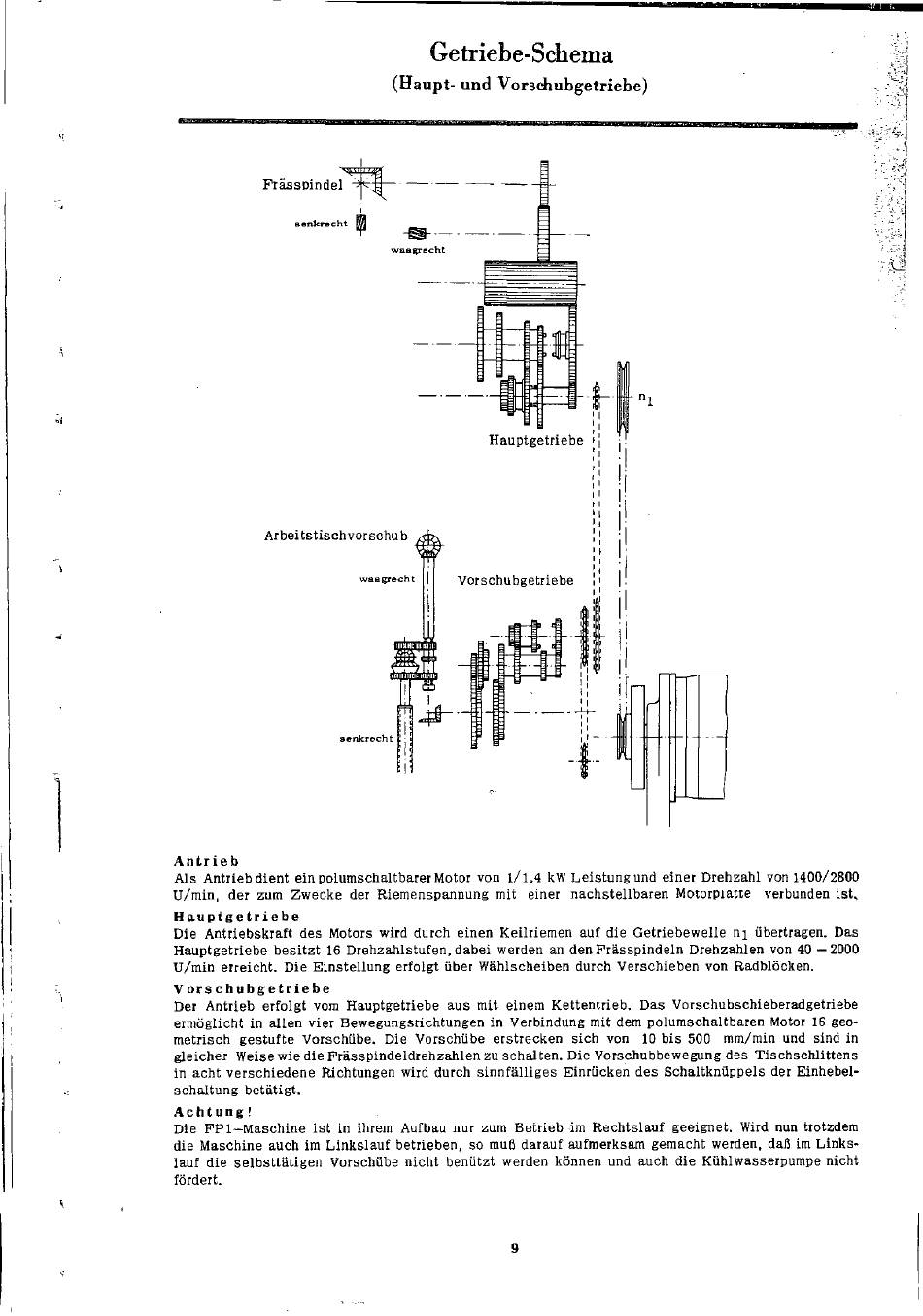

Getriebe-Schema
(Haupt- und Vorschubgetriebe)
Prässpindel ^<rfl
senkrecht
Arbeitstischvorschub
A n t r i e b
Als Antrieb dient ein polumschaltbarer Motor von 1/1,4 kW Leistung und einer Drehzahl von 1400/2800
U/min, der zum Zwecke der Riemenspannung mit einer nachstellbaren Motorpiatte verbunden ist,
H a u p t g e t r i e b e
Die Antriebskraft des Motors wird durch einen Keilriemen auf die Getriebewelle n i übertragen. Das
Hauptgetriebe besitzt 16 Drehzahlstufen, dabei werden an den Frässpindeln Drehzahlen von 40 -2000
U/min erreicht. Die Einstellung erfolgt über Wählscheiben durch Verschieben von Radblöcken.
V o r s c h u b g e t r i e b e
Der Antrieb erfolgt vom Hauptgetriebe aus mit einem Kettentrieb. Das Vorschubschieberadgetriebe
ermöglicht in allen vier Bewegungsrichtungen in Verbindung mit dem polumschaltbaren Motor 16 geo-
metrisch gestufte Vorschübe. Die Vorschübe erstrecken sich von 10 bis 500 mm/min und sind in
gleicher Weise wie die Frässpindeldrehzahlen zu schalten. Die Vorschubbewegung des Tisch schütten s
in acht verschiedene Richtungen wird durch sinnfälliges Einrücken des Schaltknüppels der Einhebel-
schaltung betätigt.
A c h t u n g !
Die FPl—Maschine ist in ihrem Aufbau nur zum Betrieb im Rechtslauf geeignet. Wird nun trotzdem
die Maschine auch im Linkslauf betrieben, so muß darauf aufmerksam gemacht werden, daß im Links-
lauf die selbsttätigen Vorschübe nicht benützt werden können und auch die Kühlwasserpumpe nicht
fördert.
9
