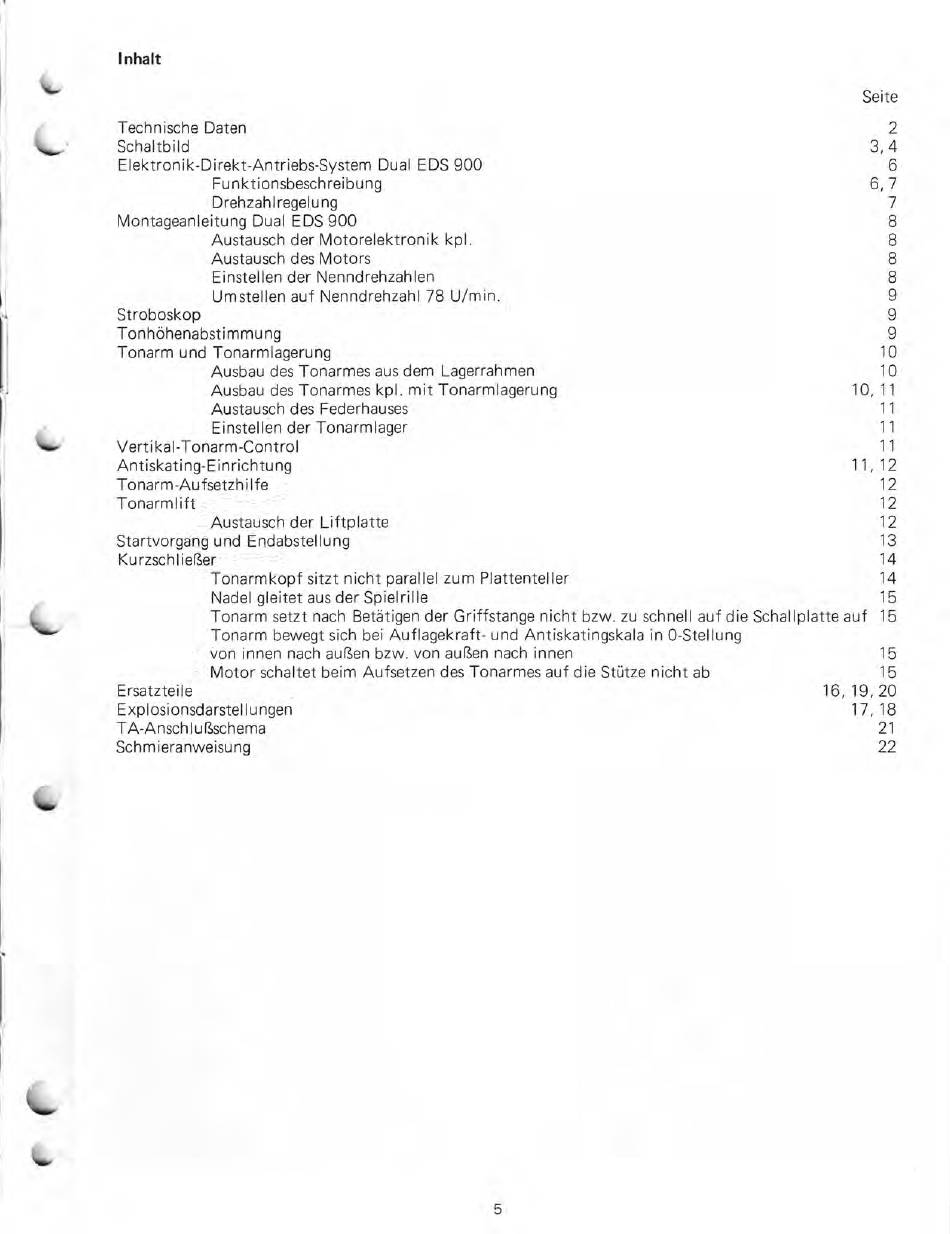

Inhaltsverzeichnis - Dual 704 Serviceanleitung

Inhalt
Seite
Technische Daten 2
Schaltbild 3,4
Elektronik-Direkt-Antriebs-System Dual EDS 900 6
Funktionsbeschreibung
6, 7
Drehzahlregelung 7
Montageanleitung Dual EDS 900 8
Austausch der Motorelektronik kpl.
8
Austausch des Motors 8
Einstellen der Nenndrehzahlen
8
Umstellen auf Nenndrehzahl 78 U/min. 9
Stroboskop
9
Tonhöhenabstimmung
9
Tonarm und Tonarmlagerung
10
Ausbau des Tonarmes aus dem Lagerrahmen 10
Ausbau des Tonarmes kpl. mit Tonarmlagerung 10, 11
Austausch des Federhauses 11
Einstellen der Tonarmlager 11
'New
Vertikal-Tonarm-Control
11
Antiskating-Einrichtung 11, 12
Tonarm-Aufsetzhilfe
12
Tonarm I ift
12
Austausch der Liftplatte 12
Startvorgang und Endabstellung
13
Kurzschließer
14
Tonarmkopf sitzt nicht parallel zum Plattenteller 14
Nadel gleitet aus der Spielrille 15
Tonarm setzt nach Betätigen der Griffstange nicht bzw. zu schnel l auf die Schallplatte auf 15
Tonarm bewegt sich bei Auflagekraft- und Antiskatingskala in 0-Stellung
von innen nach außen bzw. von außen nach innen
15
Motor schaltet beim Aufsetzen des Tonarmes auf die Stütze nicht ab
15
Ersatzteile 16, 19,20
Explosionsdarstellungen 17, 18
TA-Anschlußschema 21
Schmieranweisung 22
