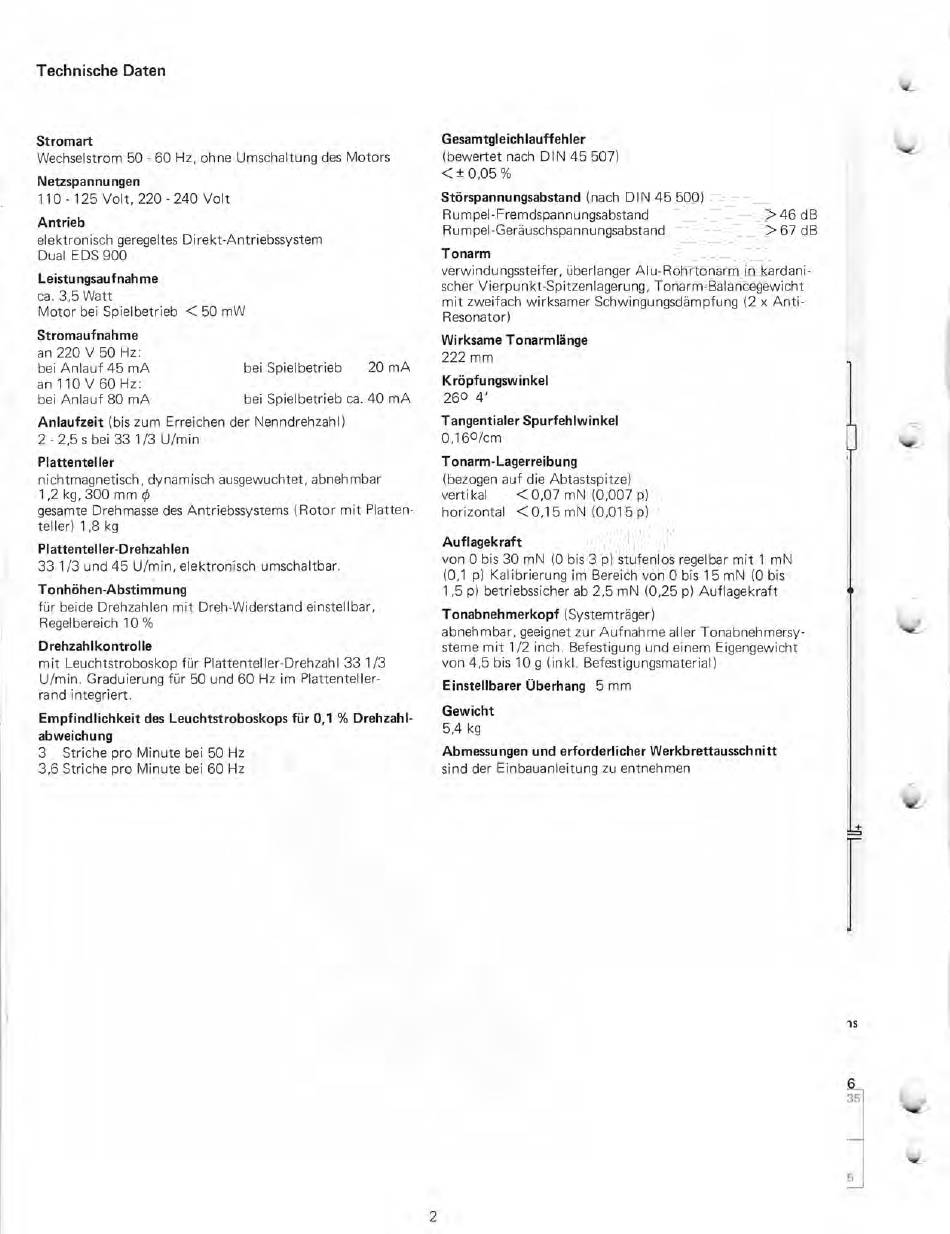

Technische Daten
Stromart
Wechselstrom Wechselstrom 50 - 60 Hz, ohne Umschaltung des Motors
Netzspannungen
110 - 125 Volt, 220 - 240 Volt
Antrieb
elektronisch geregeltes Direkt-Antriebssystem
Dual EDS 900
Leistungsaufnahme
ca. 3,5 Watt
Motor bei Spielbetrieb <50 mW
Stromaufnahme
an 220 V 50 Hz:
bei Anlauf 45 mA
an 110V 60 Hz:
bei Anlauf 80 mA
bei Spielbetrieb
20 mA
bei Spielbetrieb ca. 40 mA
Anlaufzeit (bis zum Erreichen der Nenndrehzahl)
2 - 2,5 s bei 331/3 U/min
Plattenteller
nichtmagnetisch, dynamisch ausgewuchtet, abnehmbar
1,2 kg, 300 mm
gesamte Drehmasse des Antriebssystems (Rotor mit Platten-
teller) 1,8 kg
Plattenteller-Drehzahlen
33 1/3 und 45 U/min, elektronisch umschaltbar.
Tonhöhen-Abstimmung
für beide Drehzahlen mit Dreh-Widerstand einstellbar,
Regelbereich 10%
Drehzahlkontrolle
mit Leuchtstroboskop für Plattenteller-Drehzahl 33 1/3
U/min. Graduierung für 50 und 60 Hz im Plattenteller-
rand integriert.
Empfindlichkeit des Leuchtstroboskops für 0,1 % Drehzahl-
abweichung
3 Striche pro Minute bei 50 Hz
3,6 Striche pro Minute bei 60 Hz
Gesamtgleichlauffehler
(bewertet nach DIN 45507)
<-± 0,05%
Störspannungsabstand (nach DIN 45 500)
Rumpel-Fremdspannungsabstand >46 dB
Rumpel-Geräuschspannungsabstand > 67 dB
Tonarm
verwindungssteifer, überlanger Alu-Rohrtonarm in kardani-
scher Vierpunkt-Spitzenlagerung, Tonarm-Balancegewicht
mit zweifach wirksamer Schwingungsdämpfung (2 x Anti-
Resonator)
Wirksame Tonarmlänge
222 mm
Kröpfungswinkel
260 4'
Tangentialer Spurfehlwinkel
0,160/cm
Tonarm-Lagerreibung
(bezogen auf die Abtastspitze)
vertikal <0,07 mN (0,007 p)
horizontal <0,15 mN (0,015 p)
Auflagekraft
von 0 bis 30 mN (0 bis 3 p) stufenlos regelbar mit 1 mN
(0,1 p) Kalibrierung im Bereich von 0 bis 15 mN (0 bis
1,5 p) betriebssicher ab 2,5 mN (0,25 p) Auflagekraft
Tonabnehmerkopf (Systemträger)
abnehmbar, geeignet zur Aufnahme aller Tonabnehmersy-
steme mit 1/2 inch. Befestigung und einem Eigengewicht
von 4,5 bis 10 g (inkl. Befestigungsmaterial)
Einstellbarer Überhang 5 mm
Gewicht
5,4 kg
Abmessungen und erforderlicher Werkbrettausschnitt
sind der Einbauanleitung zu entnehmen
