2. Description de l'enregistreur de données

2.4. Connexions

2

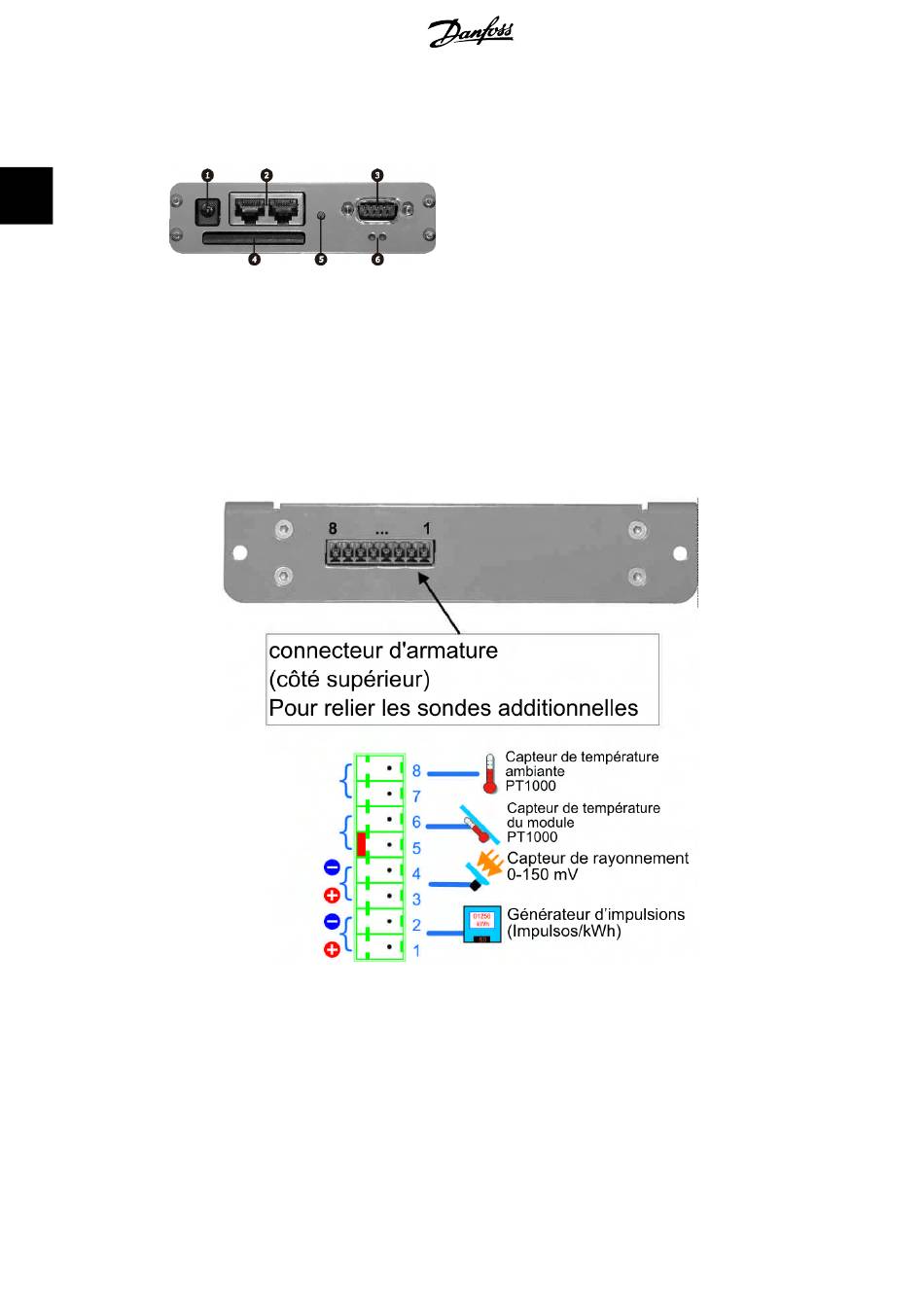

Connexions supplémentaires sur le haut de la version + :
28
Connexions du côté inférieur pour les deux
versions :
1. Alimentation (pôle positif à l'inté-
rieur)
2. Interface des données de l'onduleur
RJ45
3. Interface de communication (mo-
dem, PC)
4.
Fente de la carte Compact Flash
5. Touche de fonction
6. Voyant LED pour l'indication d'état :
rouge ou vert
C00410333-01
®
