Isolierung des Kanalsystems
in beheizten Räumen
Genvex empfehlt:
Zuluft- und Abluftkanäle
In einem warmen Bodenraum müssen die Zuluft- und
Abluftkanäle mit 50 mm Dämmung alukaschierten
Mineralwollmatten gedämmt werden.
Zuluft- und Abluftkanäle, die in beheizten Räumen der
Wohnung/des Hauses verlegt werden, brauchen nicht
gedämmt zu werden.
Frischluft- und Fortluftkanäle
In warmen Bodenräumen und beheizten Wohnräumen,
müssen die Frischluft- und Fortluftkanäle mit mindestens
50 mm Dämmung (alukaschierten Mineralwollmatten)
gedämmt werden. Außerdem muss die Dämmung außen
mit Plastik- oder Aluminiumfolie bekleidet werden, um
Kondensat in der Dämmung zu verhindern.
Falls ein Genvex Erdwärmetauscher angeschlossen
ist, wird es empfohlen, 100 mm Isolierung auf der
Frischluftkanal, zu verwenden.
Kontaktieren Sie Ihr lokalen Händler, um Beratung über
nationale Richtlinien über Dämmung zu bekommen.
Optionale Verbindung eines
Wärmetauschers
Die S-Modelle haben einen Wärmetauscher von 0,8 m²
auf dem Tank montiert. Ein Sensor, der die Außenverbind-
ungen steuert, wie etwa Solarzellen, einen Ölbrenner oder
einen holzbefeuerten Boiler, lässt sich ebenfalls in der
Sensortasche montieren. Der maximaler Durchmesser
des Sensors ist 6 mm.
Wenn das Rohrsystem in einem Wohnraum montiert wird,
muss vermieden werden, dass die Rohre verschmutzen.
(Falls erforderlich, spülen Sie das Rohrsystem, ehe Sie das
Gerät anschließen, mit sauberem Wasser durch.)
Wenn die Rohre montiert werden, muss sichergestellt sein,
dass die Rohranschlüsse nicht verdreht sind.
Verwenden Sie eine Rohrzange, um Gegendruck einzusetzen.
Wenn die Umwälzung nicht genutzt wird, muss sichergestellt
werden, dass der Anschluss der Rückförderleitung ordnungs-
gemäß angezogen ist.

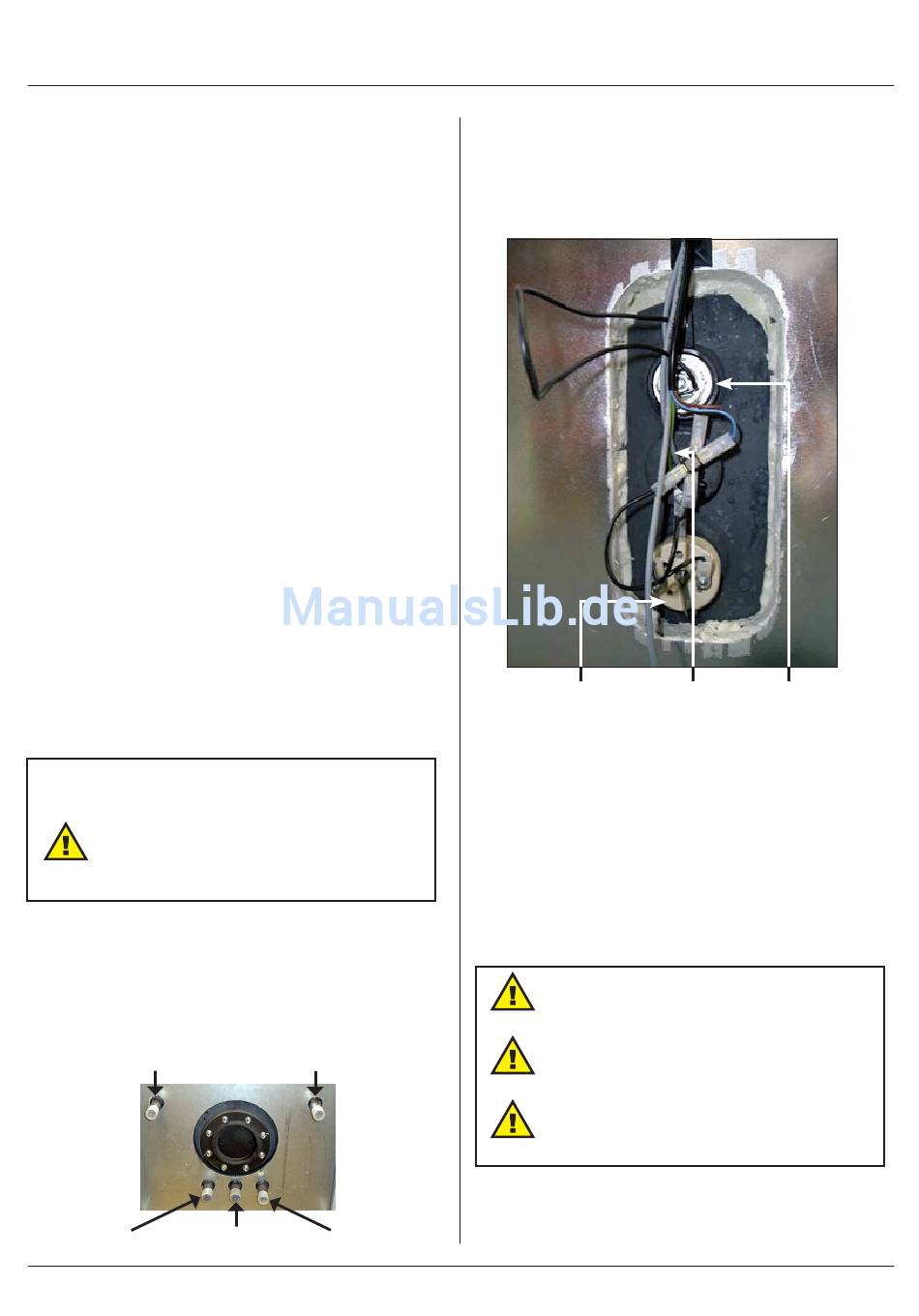

Wasserverbindung

Die folgenden Verbindungen sind unter dem Aggregat platziert:
Abflussschlauch für die Kondenswasserbildung
¾" RG Abzweigrohr für: Kaltwasser / Umwälzung / Warmwasser
¾" RG Abzweigrohr (2 Einheiten) für eine zusätzliche Spirale
(nur bei S-Modellen)
Sonnencollector
Auslass
Brauchwarmwasser
Austritt
Sonnencollector
Einlass
Zirkulation
Kalt wasser
Eintritt
Technische Änderungen der Combi 185 S/LS vorbehalten
Heizstab / Fühler /
Opferanode
Mittig an der Vorderseite, hinter dem untersten
Fassadenteil, unter einer Blechabdeckung.
Heizstab

Elektrische Installation

Der Anschluss an den elektrischen Strom muss von einem
geprüften Elektroinstallateur vorgenommen werden.
(Siehe das beigefügte elektrische Diagramm.)
Das Kabel, welches das Aggregat mit dem Design-Bedi-
enfeld verbindet, muss ein 4-Stromleiter, 0,25 mm Kabel
mit einer maximalen Länge von 50 m sein.
Das Aggregat sollte nur mit einem vollen Tank betrie-
ben werden.
Das Aggregat muss immer von der elektrischen Strom-
quelle getrennt sein, ehe die Frontkappe abmontiert wird.
Wenn das Aggregat von der Spannungsversorgung
freigeschaltet ist, müssen Sie mit dem Öffnen der
Klappe so lange warten, bis der Lüfter zum Stillstand
gekommen ist.
Löcher dürfen nicht in das Aggregat gebohrt werden.
Fühler
Opferanode
7
