Heizkessel
Fühlerleitung
TKW nach
DIN 1988
1: Absperrventil
2: Druckminderventil
3: Prüfventil
4: Rückflussverhinderer
5: Manometeranschlussstutzen
6: Entleerungsventil
7: Membran Sicherheitsventil, Abblasedruck 6,0 bar
Trinkwasserfilter gem. DIN 1988 in Hausanschlussleitung
Bei Einbindungen der Zu-/Abluft-Wärmepumpe in Verbindung mit einem Heizkessel oder Festbrennst-
offkessel ist sicherzustellen, dass die maximale Brauchwarmwassertemperatur von +65°C und der max.
zulässige Druck von 3bar im Zusatzwärmetauscher der Zu-/Abluft-Wärmepumpe nicht überschritten wird!.
Heizkreis
Heizungspumpe
Boilerladepumpe
Entleerung
Kaltwasseranschluss
3
1
2
Technische Änderungen der Combi 185 S/LS vorbehalten
5
1
4
6
Ventil an tiefster Stelle
für Entleerung Behälter

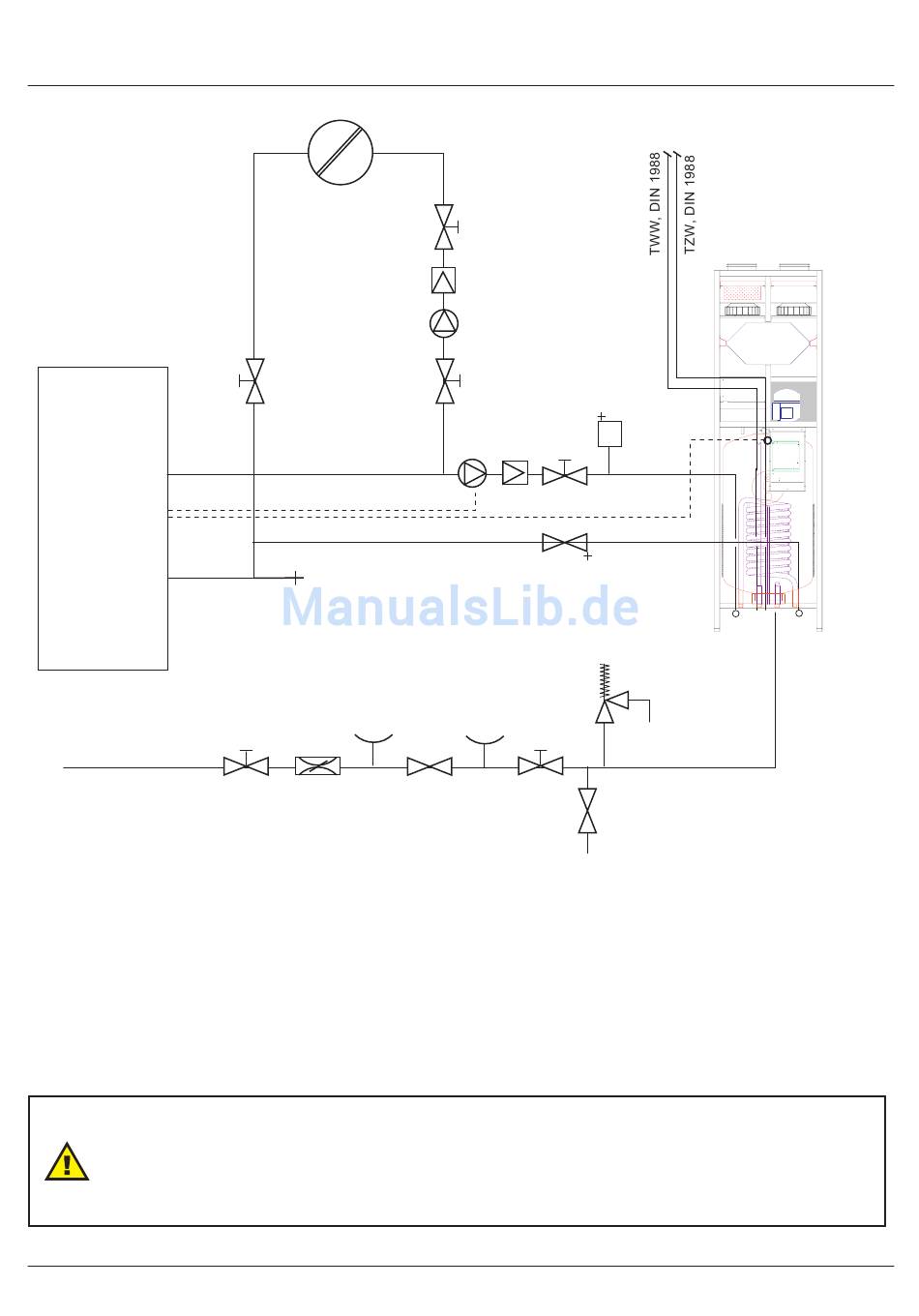

Hydraulikdiagramm
Zu-/Abluft-Wärmepumpe
Entlüftung
7
13
