Grat zu beseitigen und die Schnittqualität zu
verbessern.
Nach längerem Betrieb bildet sich mit der Zeit
an beiden Enden des Untermessers eine Riefe
heraus. Um auch weiterhin einen einwandfreien
Betrieb zu gewährleisten, runden Sie diese
Kerben ab oder feilen sie bündig zur Kante des
Untermessers.
Einstellen des Untermessers auf
die Spindel
Verwenden Sie diese Schritte für die Ersteinrichtung
der Schneideinheit und nach dem Schleifen, Läppen
oder der Demontage der Spindel. Dies ist keine
tägliche Einstellung.
Hinweis:
Dieser Vorgang kann mit an der
Zugmaschine installierten Mähwerken durchgeführt
werden.
1.
Schalten Sie den Motor der Zugmaschine aus.
2.
Um an das Schneidwerk zu gelangen, senken
Sie den Griff der Zugmaschine auf den Boden
ab
(Bild
9).
3.
Drehen Sie die Spindel so, dass ein Messer die
Untermesserkante zwischen den Köpfen der
ersten und zweiten Untermesserschraube an
der rechten Seite des Mähwerks überquert.
4.
Markieren Sie das Messer an der Stelle, an der
es die Untermesserkante überquert.
Hinweis:
Dies vereinfacht spätere
Einstellungen.
5.
Legen Sie eine Beilagscheibe (0,05 mm)
zwischen das Messer und die Untermesserkante
an der Stelle, die Sie in Schritt
6.
Drehen Sie die Einstellschraube des rechten
Untermesserträgers
leichten Druck (d. h. Widerstand) an der
Beilagscheibe spüren, wenn Sie sie von einer
zur anderen Seite verschieben. Entfernen Sie
die Beilagscheibe.
7.
Drehen Sie für die linke Seite der Schneideinheit
die Spindel langsam, sodass das am nächsten
gelegene Messer die Untermesserkante
zwischen dem ersten und zweiten
Schraubenkopf überquert.

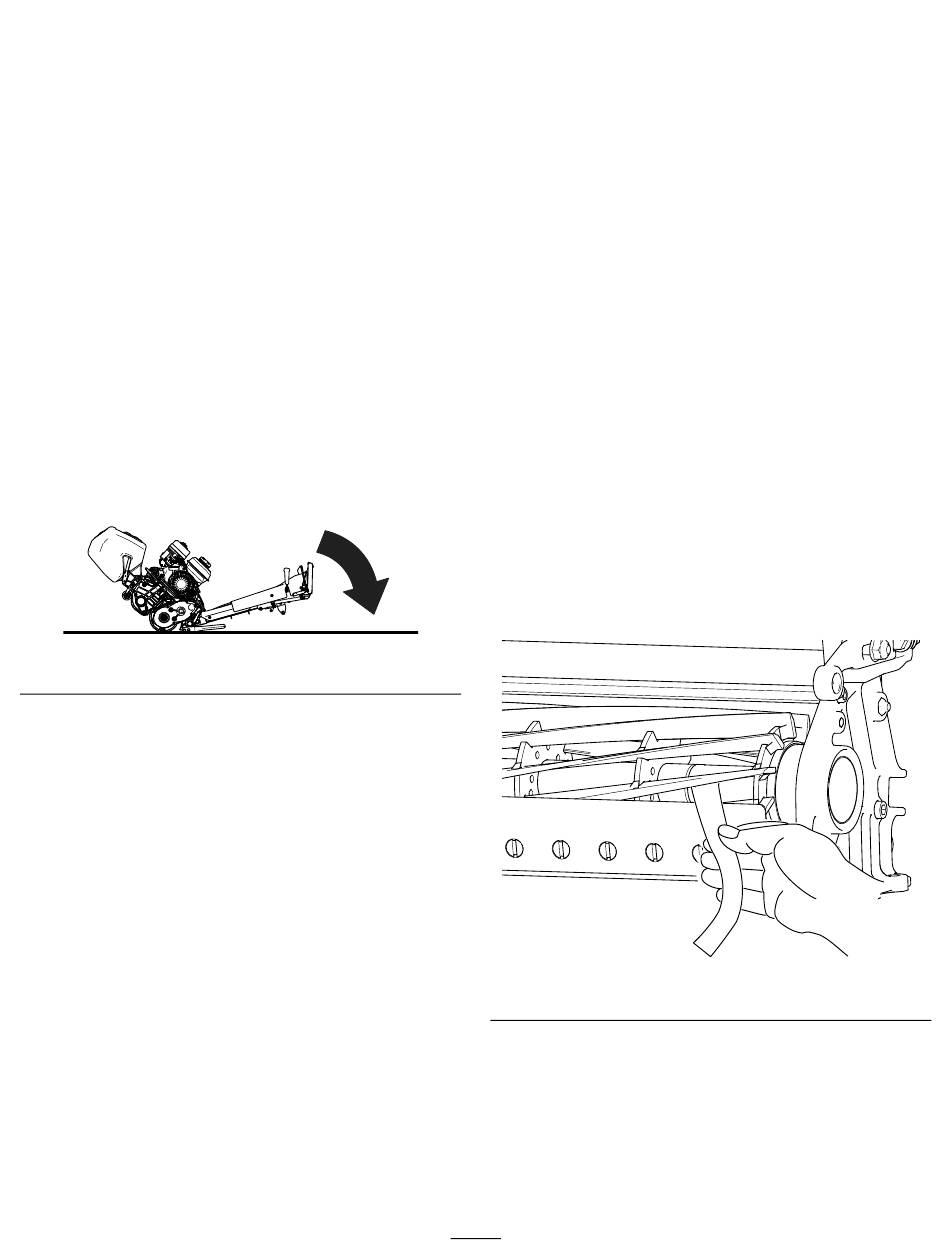

Bild 9
4
markiert haben.
(Bild
8), bis Sie einen
8.
Wiederholen Sie die Schritte
Seite des Mähwerks und an der Einstellschraube
des linken Untermesserträgers.
9.
Wiederholen Sie die Schritte
leichter Druck an den Kontaktstellen an der
linken und rechten Seite des Mähwerks besteht.
10.
Drehen Sie jede Einstellschraube des
Untermessers drei Klicks nach rechts, um
leichten Kontakt zwischen der Spindel und dem
Untermesser und der Spindel zu erhalten.
Hinweis:
des Untermesserträgers wird das Untermesser
um 0,018 mm bewegt. Ziehen Sie die
Einstellschrauben nicht zu fest an.
Bei jedem Drehen der Einstellschraube
nach rechts wird das Untermesser näher
an die Spindel bewegt. Bei jedem Drehen
der Einstellschraube nach links wird das
Untermesser von der Spindel weg bewegt.
11.
Führen Sie einen langen Streifen des
Schneidleistungspapiers (Toro Bestellnummer
125-5610) senkrecht zum Untermesser
zwischen die Spindel und das Untermesser ein,
drehen Sie die Spindel dann langsam nach
vorne. Sie sollte das Papier zerschneiden.
Drehen Sie sonst jede Einstellschraube des
Untermessers um einen Klick nach rechts und
wiederholen Sie diesen Schritt, bis das Papier
zerschnitten wird.
g276933
Hinweis:
Wenn ein zu großer Kontakt bzw.
Spindelwiderstand besteht, müssen Sie entweder
die Vorderseite des Untermessers erneuern oder
die Schneideinheit nachschleifen, um die für einen
genauen Schnitt erforderlichen scharfen Kanten
zu erhalten (weitere Angaben finden Sie in der
Toro Anleitung zum Schärfen von Spindel- und
Sichelmähern, Formular Nr. 09168SL).
10
4
bis
5
und 6, bis ein
Bei jedem Klick der Einstellschraube
Bild 10
6
an der linken
(Bild
10)
g276305
