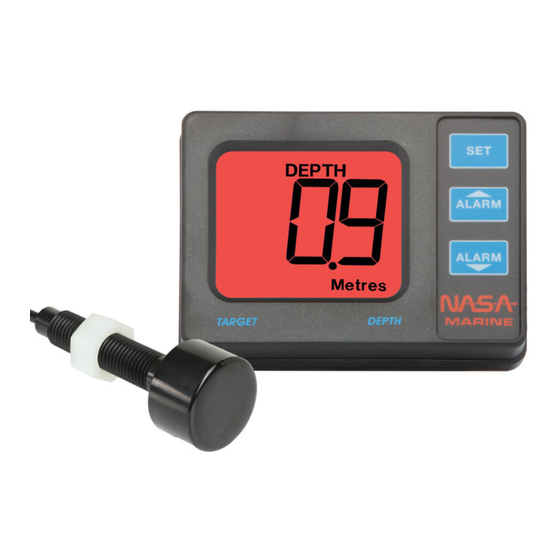

- Seite 1 NASA MARINE INSTRUMENTS TARGET ECHOLOT Bedienungsanleitung Das Target Lot wird komplett mit Anzeige, Schwinger und Anschlußkabel geliefert.
-
Seite 2: Installation Der Anzeige
Stromanschluß: Rotes Kabel = Plus 12 Volt Schwarzes Kabel = Minus Target Alarmgeber: Das rote Kabel des Alarmpiepers muß auch an Plus angeschlossen werden, während das schwarze Kabel des Alarmpiepers an das grüne Kabel des Anzeigegerätes angeschlossen wird. Der Alarmpieper ist nicht wasserdicht. Für die Installation ist ein geeigneter trockener Ort zu wählen. Die vom Gerät kommenden Kabel sollen möglichst nach unten weggeführt werden, damit kein Wasser durch... -
Seite 3: Bedienung
Die meisten Echolote zeigen die Wassertiefe nur unter dem Schwinger an. Gerade bei Segelyachten ist es aber besser, die verbleibende Wassertiefe unter dem Kiel zu messen. Beim NASA Target Lot kann die Differenz zwischen Schwinger und Kielunterkante als Offset eingegeben werden. Unter OFFSET versteht man in diesem Fall die Distanz zwischen der Oberfläche des Schwingers und der Unterkante des Kiels. - Seite 4 Montage des Schwingers: Der Schwingerkopf darf nicht beschädigt, übermalt oder verklebt werden. Dies würde die Sende- und Empfangsleistung beeinträchtigen. Das Schwinger-Koaxialkabel darf nicht gekürzt werden. Eine evtl. überflüssige Länge verstauen Sie bitte möglichst weit entfernt von allen elektrischen Störquellen. Bei Verdrängungsbooten sollte der Schwinger im vorderen Mittschiffsddttel, 2/3 von der Wasserlinie zum Kiel, eingebaut werden.
- Seite 5 Information über Störstrahlung Elektrische Störungen sind ein Hauptproblem für Echolote. In einigen Fällen kann es dadurch zu einer unkorrekten oder fehlenden Tiefenanzeige kommen. Um diese Störungen zu minimieren oder zu eliminieren, versuchen Sie zuerst, die Ursache zu ergründen. Legen Sie Ihr Boot in ruhiges Wasser. Stellen Sie den Motor und alle elektrischen Geräte ab. Schalten Sie das Echolot ein.
- Seite 6 Prüfen Sie, ob der Schwinger senkrecht ausgerichtet ist. Öl und Schmutz auf der Schwingerunterseite können die Leistungsfähigkeit des Schwingers beeinträchtigen. Wenn der Schwinger innen auf den Polyesterboden geklebt wurde, prüfen Sie, daß er nicht auf einen doppelten Boden und nicht auf Ausschäumungen montiert wurde und daß...
