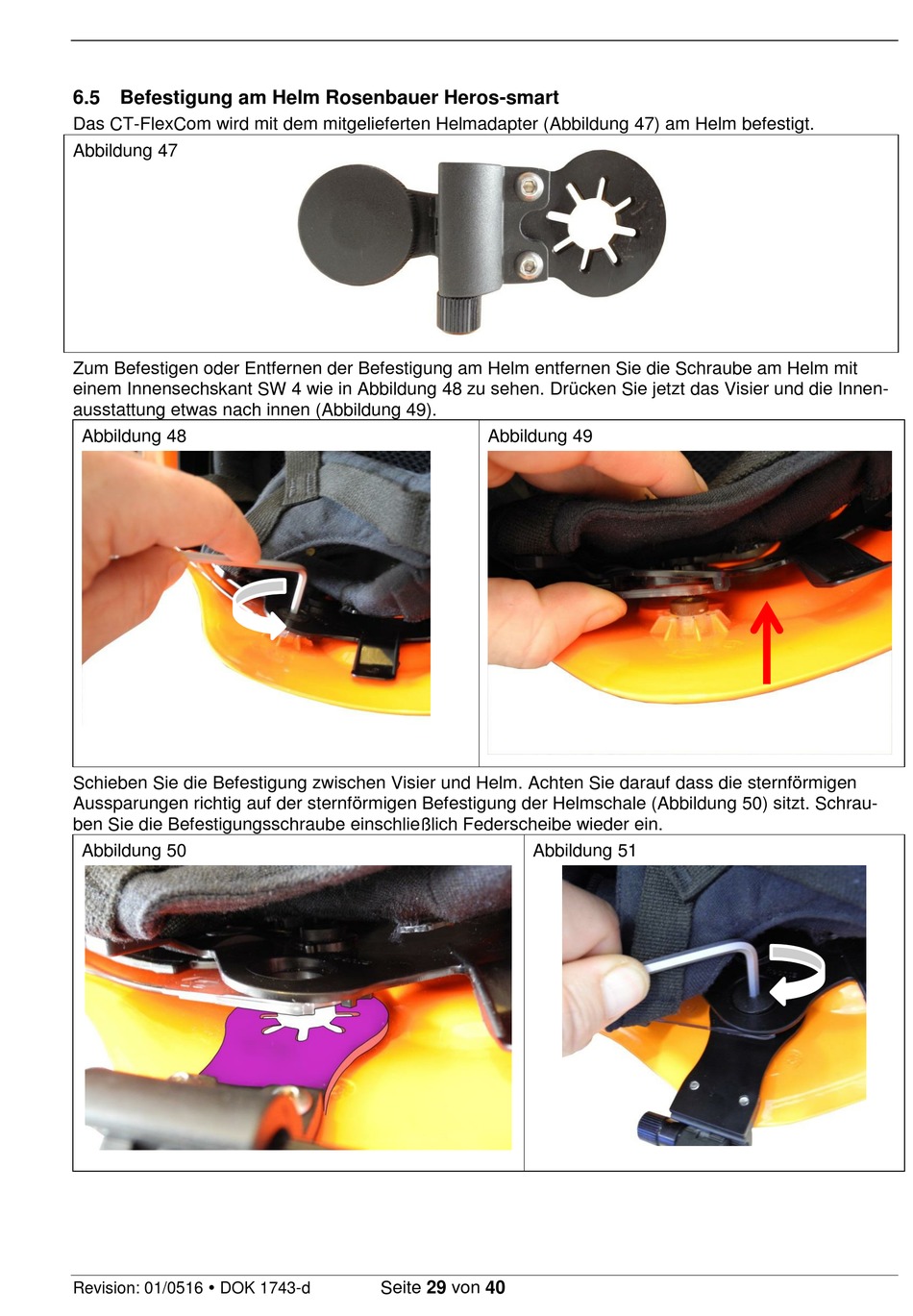

6.5 Befestigung am Helm Rosenbauer Heros-smart
Das CT-FlexCom wird mit dem mitgelieferten Helmadapter (Abbildung 47) am Helm befestigt.
Abbildung 47
Zum Befestigen oder Entfernen der Befestigung am Helm entfernen Sie die Schraube am Helm mit
einem Innensechskant SW 4 wie in Abbildung 48 zu sehen. Drücken Sie jetzt das Visier und die Innen-
ausstattung etwas nach innen (Abbildung 49).
Abbildung 48
Schieben Sie die Befestigung zwischen Visier und Helm. Achten Sie darauf dass die sternförmigen
Aussparungen richtig auf der sternförmigen Befestigung der Helmschale (Abbildung 50) sitzt. Schrau-
ben Sie die Befestigungsschraube einschließlich Federscheibe wieder ein.
Abbildung 50
Revision: 01/0516 DOK 1743-d
Abbildung 49
Abbildung 51
Seite 29 von 40
