Inhaltszusammenfassung für CeoTronics CT-FlexCom

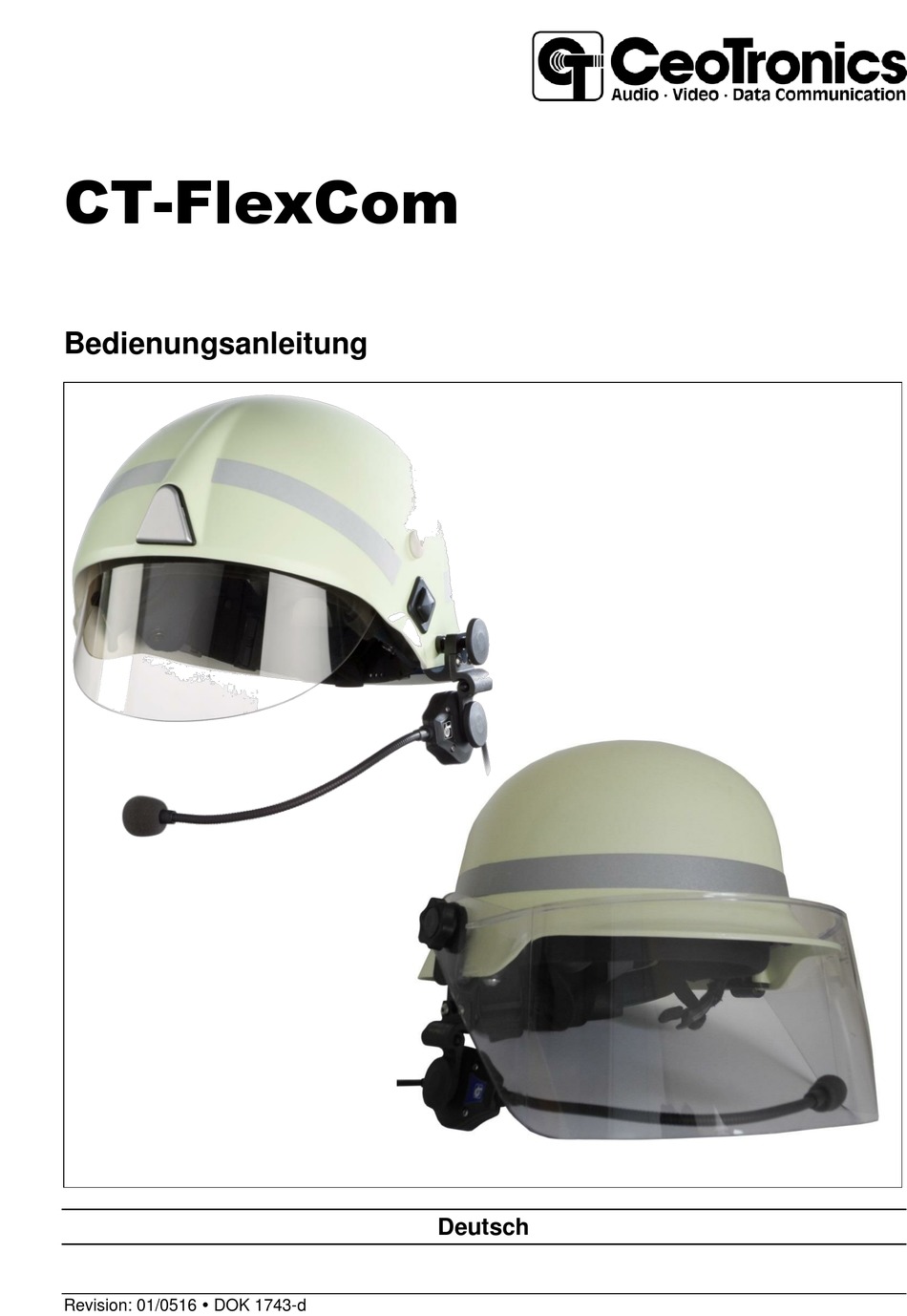

- Seite 1 CT-FlexCom Bedienungsanleitung Deutsch Revision: 01/0516 DOK 1743-d...
-
Seite 2: Inhaltsverzeichnis
Befestigung für Helm Rosenbauer Heros-XT ................. 17 CT-HR PTT ..........................19 Kennzeichnung der Produkttypen ....................20 CT-HR PTT ..........................20 CT-FlexCom – Hör-/Sprechgarnitur ..................20 Betriebsanleitung .......................... 21 Vorbereitung des Produktes für den Gebrauch ..............21 6.1.1 Wareneingang ........................ 21 Befestigung am Helm mit Universalbefestigung .............. -
Seite 3: Wichtige Sicherheitshinweise
CeoTronics autorisierten Fachwerkstätten vornehmen. In allen anderen Fällen erlischt automatisch unsere Gewährleistung und Haftung für das Produkt. Halten Sie CeoTronics-Produkte fern von Kindern und nicht mit dem Umgang und der Bedienung vertrauten Personen. CeoTronics-Produkte dürfen nur für die vorgesehenen spezifischen Anwendungsfälle benutzt wer- den. - Seite 4 Werkarzt. Beeinträchtigung des Straßenverkehrs! Lassen Sie CeoTronics-Produkte nicht lose im Auto liegen, z. B. auf der Hutablage. Verstauen Sie die Produkte an einem geeigneten, sicheren Platz im Auto, damit sie z. B. bei einer Vollbremsung nicht zu einer Gefahr für Sie oder Ihre Mitfahrer werden.
- Seite 5 Verbindung mit Luft vorhanden sein können. Schäden am Ladegerät oder an den Akkus! Laden Sie Akkus nur mit dem dazugehörenden, passenden CeoTronics-Ladegerät. Achten Sie auf die Spannungs- und Stromangaben, auch auf der Netzseite (z. B. 230 V AC oder 115 V AC).
-
Seite 6: Zusätzliche Sicherheitshinweise
Unsachgemäßer Gebrauch! Bei Verwendung von CeoTronics Produkten für spezielle Aufgaben, z. B. in explosionsgefährdeten Be- reichen, im Luftfahrtbereich, bei der Bombenentschärfung usw., liegt es alleine in der Verantwortung des Betreibers, zu prüfen und zu entscheiden, ob die Produkte gefahrlos betrieben werden können. -
Seite 7: Abkürzungen Und Begriffe
2 Abkürzungen und Begriffe Push to Talk – Sendetaste – es wird gesendet solange Taste gedrückt wird CT-FlexCom Hör-/Sprechgarnitur CT-HR PTT PTT-Sendetaste CT-MultiCom Handmikrofon Revision: 01/0516 DOK 1743-d Seite 7 von 40... -
Seite 8: Mögliche Anwendung Mit Verschiedenen Helmtypen
3 Mögliche Anwendung mit verschiedenen Helmtypen Abbildung 1 Abbildung 2 Abbildung 3 Schuberth F120 Pro Schuberth F130 Schuberth F220 Abbildung 4 Abbildung 5 Abbildung 6 Bullard H1500 Bullard H3000 mit Visier Bullard H3000 ohne Visier Abbildung 7 Abbildung 8 Abbildung 9 Schuberth F300 Rosenbauer Heros-smart Rosenbauer Heros-XT... -
Seite 9: Produktvarianten
Die Kabel können je nach Aus- Mikrofon führung als glatte Leitung oder Lautsprecher als Wendelleitung ausgeführt sein. Nexusstecker für CT-MultiCom CT-FlexCom mit CT-HR PTT - Abbildung 11 steckbar – Funkgerätestecker ist Helmbefestigung abhängig vom Funkgerät Unter anderem erhältliche Stek- kervarianten: Motorola TRBO/MTP850S... - Seite 10 Abbildung 12 Beispiel CT-FlexCom P/N 0231090 Revision: 01/0516 DOK 1743-d Seite 10 von 40...
-
Seite 11: Befestigung Für Bullard Helm
Die Kabel können je nach Aus- Mikrofon führung als glatte Leitung oder Lautsprecher als Wendelleitung ausgeführt sein. Nexusstecker für CT-MultiCom CT-FlexCom mit CT-HR-PTT - Abbildung 14 steckbar – Funkgerätestecker ist Helmbefestigung abhängig vom Funkgerät Unter anderem erhältliche Stek- kervarianten: Motorola TRBO/MTP850S... - Seite 12 Abbildung 15 Beispiel CT-FlexCom P/N 0231091 Revision: 01/0516 DOK 1743-d Seite 12 von 40...
-
Seite 13: Befestigung Für Helm Schuberth F300
Die Kabel können je nach Aus- führung als glatte Leitung oder als Wendelleitung ausgeführt sein. Mikrofon Lautsprecher Nexusstecker für CT-MultiCom CT-FlexCom mit CT-HR PTT - Abbildung 17 steckbar – Funkgerätestecker ist Helmbefestigung abhängig vom Funkgerät Unter anderem erhältliche Stek- kervarianten:... - Seite 14 Abbildung 18 Beispiel CT-FlexCom P/N 0231092 Revision: 01/0516 DOK 1743-d Seite 14 von 40...
-
Seite 15: Befestigung Für Helm Rosenbauer Heros-Smart
Die Kabel können je nach Aus- Mikrofon führung als glatte Leitung oder als Wendelleitung ausgeführt sein. Lautsprecher Nexusstecker für CT-MultiCom CT-FlexCom mit CT-HR PTT - Abbildung 20 steckbar – Funkgerätestecker ist abhängig vom Funkgerät Helmbefestigung Unter anderem erhältliche Stek- kervarianten:... - Seite 16 Abbildung 21 Beispiel CT-FlexCom P/N 0231093 Revision: 01/0516 DOK 1743-d Seite 16 von 40...
-
Seite 17: Befestigung Für Helm Rosenbauer Heros-Xt
Die Kabel können je nach Aus- führung als glatte Leitung oder als Wendelleitung ausgeführt sein. Mikrofon Lautsprecher Nexusstecker für CT-MultiCom CT-FlexCom mit CT-HR PTT - Abbildung 23 steckbar – Funkgerätestecker ist Helmbefestigung abhängig vom Funkgerät Unter anderem erhältliche Stek- kervarianten:... - Seite 18 Abbildung 24 Beispiel CT-FlexCom P/N 0231094 Revision: 01/0516 DOK 1743-d Seite 18 von 40...
-
Seite 19: Ct-Hr Ptt
4.6 CT-HR PTT Die CT-HR PTT kann je nach genutztem Funkgerät mit unterschiedlichen Funktionstasten ausgestattet sein. Die Belegung der Tasten ist Funkgeräteabhängig. Es gibt Tasten ohne, mit einer oder mit zwei Funktionstasten. Folgende Funktionstasten sind möglich: Notruftaste 2. PTT Taste - Parallel Abbildung 25 –... -
Seite 20: Kennzeichnung Der Produkttypen
P/N 0231500 5.2 CT-FlexCom – Hör-/Sprechgarnitur Abbildung 29 Beispiel CT-FlexCom P/N 0231010 Beispiel CT-FlexCom P/N 0231010 zum Anschluss an CT-HR PTT Ausführung zum Anschluss an CT-MultiCom ist mit P/N 0231000 gekennzeichnet. Revision: 01/0516 DOK 1743-d Seite 20 von 40... -
Seite 21: Betriebsanleitung
Entsorgen Sie die Verpackungsmaterialien umweltgerecht! 6.2 Befestigung am Helm mit Universalbefestigung Alle Teile der Helmbefestigung sind unverlierbar. Das CT-FlexCom wird mit der Rändelschraube am Helm befestigt. Sie können es links oder rechts am Helm befestigen. Zum Wechsel der Seiten müssen Sie das Lautsprechergehäuse mit der Rändelschraube (Abbildung 30) von der Helmbefestigung lösen –... - Seite 22 Abbildung 30 Abbildung 31 Helmschale Der Teller der Rändel- schraube ist schwenkbar gelagert Kontermutter Rändelschraube Revision: 01/0516 DOK 1743-d Seite 22 von 40...
-
Seite 23: Schuberth F120 Pro
6.2.1 Schuberth F120 Pro Beim Schubert F120 Pro können Sie die Helmbefestigung entlang des Helmrandes befestigen. Nutzen Sie eine Stelle die eine bequeme Platzierung des Lautsprechers am Ohr ermöglicht. Abbildung 32 Revision: 01/0516 DOK 1743-d Seite 23 von 40... -
Seite 24: Schuberth F130
6.2.2 Schuberth F130 Beim Schubert F130 können Sie die Helmbefestigung entlang des Helmrandes befestigen. Nutzen Sie eine Stelle die eine bequeme Platzierung des Lautsprechers am Ohr ermöglicht. Abbildung 33 Revision: 01/0516 DOK 1743-d Seite 24 von 40... -
Seite 25: Schuberth F220
6.2.3 Schuberth F220 Beim Schuberth F220 ist die Platzierung des CT-FlexCom durch die Bauform des Helmes einge- schränkt. Befestigen Sie das CT-FlexCom wie in Abbildung 35. Abbildung 34 Abbildung 35 Revision: 01/0516 DOK 1743-d Seite 25 von 40... -
Seite 26: Befestigung An Helmen Von Bullard
6.3 Befestigung an Helmen von Bullard Das CT-FlexCom wird mit dem mitgelieferten Helmadapter (Abbildung 36) mit zwei Schrauben am Helm befestigt. Befestigen Sie den Helmadapter mit den kleineren Schrauben am Hör-/Sprechsystem Abbildung 37. Abbildung 36 Abbildung 37 Lösen sie dafür die Originalschrauben des am Helms (Abbildung 38) und befestigen Sie den Adapter mit den mitgelieferten Schrauben. -
Seite 27: Befestigung Am Helm Schuberth F300
6.4 Befestigung am Helm Schuberth F300 Das CT-FlexCom wird mit dem mitgelieferten Helmadapter (Abbildung 40) am Helm befestigt. Abbildung 40 Zum Befestigen oder Entfernen der Befestigungsklammer am Helm muss die Mikrofonhalterung nach aussen gestellt werden. Zum Verstellen lösen sie die Rändelschraube. - Seite 28 Abbildung 45 Abbildung 46 Sie können das CT-FlexCom links oder rechts am Helm befestigen. Dafür müssen Sie den Helmadap- ter an der anderen Seite des Helmes befestigen. Zum Wechsel der Seiten müssen Sie das Lautspre- chergehäuse mit der Rändelschraube (Abbildung 44) von der Helmbefestigung lösen – um 180° drehen und wieder befestigen.
-
Seite 29: Befestigung Am Helm Rosenbauer Heros-Smart
6.5 Befestigung am Helm Rosenbauer Heros-smart Das CT-FlexCom wird mit dem mitgelieferten Helmadapter (Abbildung 47) am Helm befestigt. Abbildung 47 Zum Befestigen oder Entfernen der Befestigung am Helm entfernen Sie die Schraube am Helm mit einem Innensechskant SW 4 wie in Abbildung 48 zu sehen. Drücken Sie jetzt das Visier und die Innen- ausstattung etwas nach innen (Abbildung 49). -
Seite 30: Wechseln Der Trageseite
6.5.1 Wechseln der Trageseite Da die sternförmige Aufnahme am Helm nicht symmetrisch ist, muss zum Wechsel der Trageseite die Befestigung umgebaut werden. Lösen Sie dazu die beiden Innensechskantschrauben SW2,5. Drehen Sie die Adapterplatte und schrauben Sie die beiden Schrauben wieder fest. Jetzt können Sie die Befe- stigung auf der anderen Seite des Helmes befestigen. -
Seite 31: Befestigung Am Helm Rosenbauer Heros-Xt
6.6 Befestigung am Helm Rosenbauer Heros-XT Das CT-FlexCom wird mit dem mitgelieferten Helmadapter (Abbildung 53) am Helm befestigt. Abbildung 53 Zum Befestigen oder Entfernen der Befestigung am Helm entfernen Sie die Schraube am Helm mit einem Innensechskant SW 4 wie in Abbildung 54 zu sehen. Drücken Sie jetzt das Visier und die Innen- ausstattung etwas nach innen (Abbildung 55). -
Seite 32: Wechseln Der Trageseite
6.6.1 Wechseln der Trageseite Da die sternförmige Aufnahme am Helm nicht symmetrisch ist, muss zum Wechsel der Trageseite die Befestigung umgebaut werden. Lösen Sie dazu die beiden Innensechskantschrauben SW2,5. Drehen Sie die Adapterplatte und schrauben Sie die beiden Schrauben wieder fest. Jetzt können Sie die Befe- stigung auf der anderen Seite des Helmes befestigen. -
Seite 33: Verstellen Des Hörergehäuses
6.7 Verstellen des Hörergehäuses Zum Verstellen der Mikrofonstellung müssen Sie die Rändelschraube (Abbildung 59) lösen und nach dem Verstellen wieder anziehen. Abbildung 59 Beispiel Rastbar in 20° Schritten Rändelschraube Revision: 01/0516 DOK 1743-d Seite 33 von 40... - Seite 34 Zum seitlichen Schwenken muss die Rändelschraube (Abbildung 62) gelockert werden und nach der Verstellung wieder befestigt werden. Geräteschaden! Lockern Sie zum Verstellen des Hörergehäuses immer die Rändelschrauben, da es sonst zur Beschädigung der Rasterungen führen kann. Achten Sie darauf, dass beim Festziehen immer die Verzahnung richtig sitzt. Durch ein falsches Festziehen kann die Verzahnung zerstört werden, und ein lö- sen ist nicht möglich (siehe Abbildung 60/61).
-
Seite 35: Technische Daten
6.8 Technische Daten CT-FlexCom Gehäuse schlagfester Kunststoff, selbstverlöschend nach UL 94 V-0 Farbe Schwarz Schwanenhalslänge 220 mm Schutzart* Mikrofon ohne Stecker IP67 Schutzart* Hörergehäuse ohne Stecker IP66/67 Binderstecker zum Anschluss IP67 an CT-HR PTT Nexusstecker zum Anschuß an CT-MultiCom IP66/67 Temperaturbereich -32 °C bis +65 °C... - Seite 36 IP66 / 67 Min. Anzahl Tastungen PTT 1.000.000 Min. Anzahl Tastungen seitl. Tasten 50.000 Binderkupplung zum Anschluss IP67 an CT-FlexCom Temperaturbereich -32 °C bis +65 °C Zulässige relative Feuchte max. 95% MIL-Prüfungen Fallprüfung gemäß MIL-STD-810G Methode 516.6 Verfahren IV Test trockene Wärme konstant gemäß MIL-STD-810G Methode 501.5 Verfahren II Test trockene Wärme konstant gemäß...
-
Seite 37: Betrieb
6.9 Betrieb Nachdem Sie das CT-FlexCom am Helm befestigt haben und alle nötigen Einstellungen vorgenommen haben setzen Sie den Helm auf. Stellen Sie den flexiblen Schwanenhals so ein, dass sich das Mikrofon in einem Abstand von ca. 5 mm vor den Lippen befindet. Dann ist optimale Sprachübertragung mit bestmöglicher Ge- räuschkompensation vorhanden. -
Seite 38: Reinigen
Zum Anschluss an CT-HR PTT 02315xx* 0231020 CT-FlexCom mit Binderstecker 720 Zum Anschluss an CT-HR PTT 02316xx* 0231090 Universalbefestigung Zur Befestigung der CT-FlexCom z.B. an Schuberth Helmen F120 Pro, F130 und F220 0231091 Befestigung für Bullard Helme Zur Befestigung der CT-FlexCom z.B. an... - Seite 39 Revision: 01/0516 DOK 1743-d Seite 39 von 40...
- Seite 40 Tel. +1 757 549-6220 06295 Lutherstadt Eisleben Fax +1 757 549-6240 Tel. +49 34776 6149-0 E-Mail sales@ceotronicsusa.com Fax +49 34776 6149-11 E-Mail ctv.info@ceotronics.com Revision: 01/0516 DOK 1743-d Subject to change Copyright © 03/2016 CeoTronics AG, 63322 Rödermark, Germany, Internet www.ceotronics.com...
