Aufbau- und Bedienungsanleitung
Kaminofen Vito WW ECOplus
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nicht-
beachtung kann zur Beeinträchtigung der Sicherheit und zum
Erlöschen der Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen un bedingt
zu beachten (z.B. Bauordnung des jeweiligen Bundeslandes,
Feuerungsverordnungen, DIN V 18160 Teil 1 und Teil 2 für
Schornsteine, EN 13384 für Schornsteinberechnungen, EN
13240 für Kaminöfen sowie örtliche Vor schriften). Um die Ein-
haltung der genannten Normen und Vorschriften zu gewährleisten,
ist vor der Installation des Kaminofens der zuständige
Schornsteinfegermeister zu in formieren. Er wird Sie beraten und
den ordnungsgemäßen Anschluss des Kaminofens prüfen.
Der Kaminofen Vito WW ECOplus darf nur in Betrieb ge-
nommen werden, wenn er mit dem Wasserkreislauf der
Zentralheizung verbunden und dieser Kreislauf entlüftet ist.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Bau stoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über
die Feuerraumöffnung bzw. Grund fläche des Ofens hinausragt.
Im HARK-Zubehör programm finden Sie hierfür geeignete Boden-
platten. Von der Rückseite und den Seitenflächen des Kaminofens
ist ein Wandabstand von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren Bau-
teilen, Möbeln, Dekostoffen und ähnlichem ein Mindest abstand
von 80 cm eingehalten werden (gemessen von der Vorderkante
der Feuerraumöffnung). Der Abstand kann auf 40 cm verringert
werden, wenn ein beidseitig hinterlüfteter Strahlungsschutz

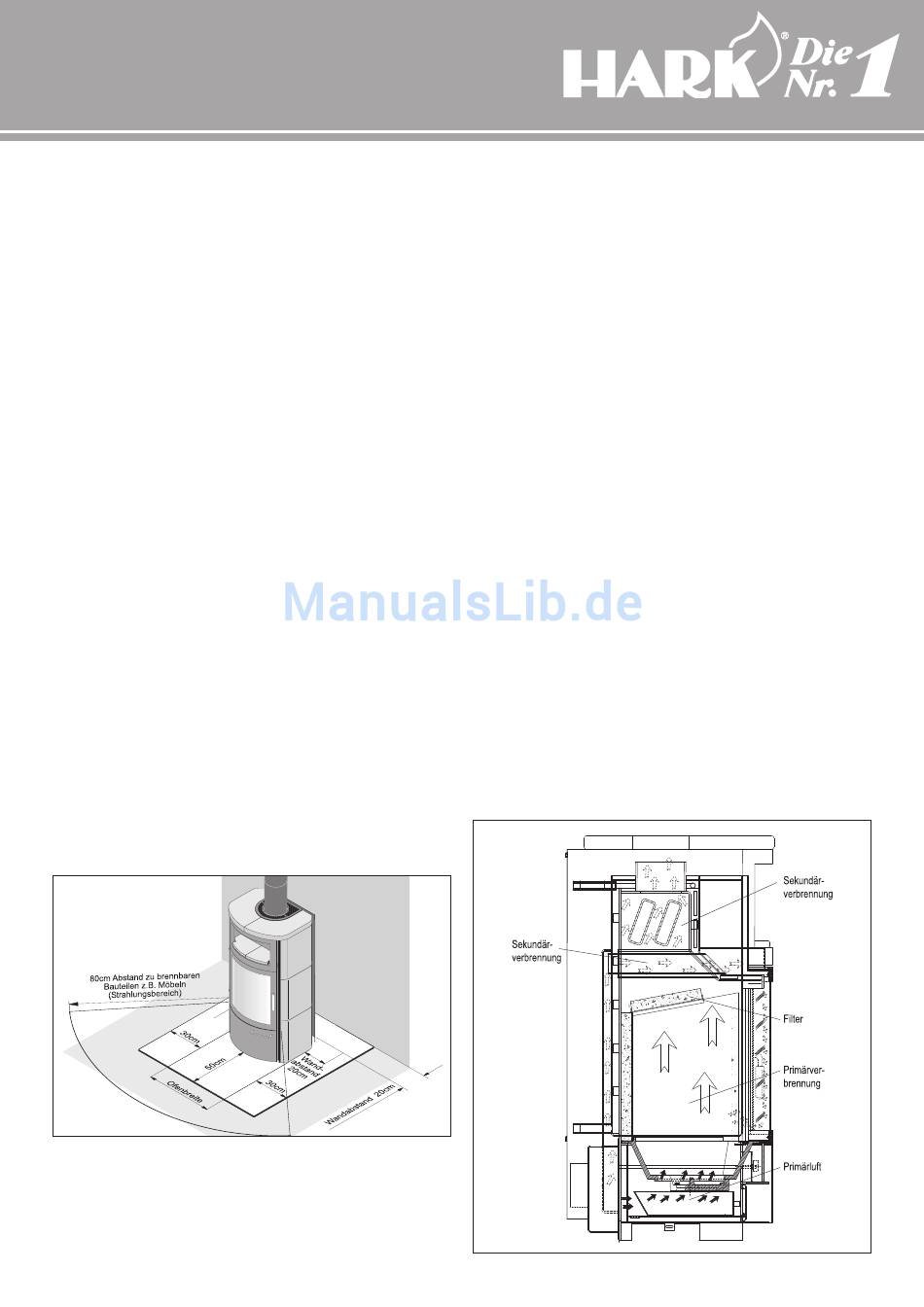

vorhanden ist (Abb. A).
Abbildung A
Verbrennungsluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muss der Be-
treiber für ausreichende Verbrennungsluftzufuhr sorgen! Kamin-
im Kamin- & Kachelofenbau
öfen der Bauart 1 (selbstschließende Feuerraumtür) benötigen ein
Raumvolumen von mindestens 4 m
leistung. Bei kleineren Räumen, abgedichteten Fenstern und
Türen oder sonstigen Be ein trächtigungen einer ausreichenden
Luftzufuhr (zum Beispiel weitere Feuerstätten, mechanische
Entlüftungen), muss für eine zusätzliche Frischluft zufuhr gesorgt
werden, z. B. durch den Einbau einer Luftklappe in der Nähe
des Kaminofens oder die Verlegung einer Verbrennungsluftleitung
nach außen oder in einen gut belüfteten Raum (ausgenommen
Hei zungskeller). Die Verbrennungs luftleitung sollte mit einer Ab-
sperrklappe in Ofennähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder
in einem Luftverbund ist für jede Feuerstätte eine separate Ver-
brennungsluftleitung zu erstellen oder eine Leitung entsprechend
groß zu dimensionieren.
Eine Küchendunstabzughaube im Abluftbetrieb, die sich im
Raumluftverbund mit dem Kaminofen befindet, kann den Betrieb
der Feuerstätte ebenfalls beeinträchtigen, da sie dem Raumver-
bund große Mengen Luft entzieht. Diese Luft muss dem Raumver-
bund durch eine entsprechend große Verbrennungsluftleitung
wieder zugeführt oder die Dunstabzughaube muss mit einem
Fensterkontaktschalter versehen bzw. auf Umluft umgerüstet
werden.
Insbesondere bei fugendichten Fenstern und Türen ist für aus-
reichende Verbrennungsluft zu sorgen!
Externe Verbrennungsluftzufuhr
Wahlweise ist der Kaminofen Vito WW ECOplus mit einer
ex ternen Verbrennungsluftzufuhr lieferbar. Die Verbrennungsluft
wird demnach nicht aus dem Aufstellraum entnommen, sondern
dem Brennraum direkt über eine Verbrennungsluft leitung zugeführt.
Abbildung B
-1-
pro Kilowatt Nennwärme-
3
