Daikin R32 Split Serie Installationsanleitung Seite 16

10 Instandhaltung und Wartung
Die Spannung der Stromversorgung muss mit der auf
dem Typenschild der Einheit angegebenen Spannung
übereinstimmen.
Es gibt KEINE losen Anschlüsse oder beschädigte
elektrische Komponenten im Schaltkasten.
Es gibt KEINE beschädigten Komponenten oder
zusammengedrückte Rohrleitungen in den Innen- und
Außengeräten.
Es gibt KEINE Kältemittel-Leckagen.
Die Kältemittelrohre
thermisch isoliert.
Es ist die richtige Rohrgröße installiert und die Rohre sind
ordnungsgemäß isoliert.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät
sind vollständig geöffnet.
Abfluss
Darauf achten, dass Kondenswasser reibungslos abläuft.
Mögliche Folge: Es könnte kondensierendes Wasser
abtropfen.
Die Inneneinheit
Benutzerschnittstelle.
Die angegebenen Kabel werden als Verbindungskabel
verwendet.
Größe und Ausführung
Hauptschaltern oder
Schutzvorrichtungen entsprechen den Angaben in diesem
Dokument und sind NICHT übergangen worden.
9.2 Checkliste während der
Inbetriebnahme
So führen Sie eine Entlüftung durch
So führen Sie einen Testlauf durch
9.3 Probelauf ausführen
INFORMATION
Falls während der Inbetriebnahme bei der Einheit ein
Fehler auftritt, finden Sie im Wartungshandbuch detaillierte
Hinweise zur Fehlerbehebung.
Voraussetzung: Die Stromversorgung MUSS im angegebenen
Bereich liegen.
Voraussetzung: Der Probelauf kann im Kühl- oder im Heizmodus
durchgeführt werden.
Voraussetzung: Der Probelauf muss in Übereinstimmung mit den
Beschreibungen in der Betriebsanleitung
durchgeführt werden. Beim Probelauf ist zu prüfen, dass alle
Funktionen und Komponenten ordnungsgemäß funktionieren.
1 In der Betriebsart Kühlen die niedrigste programmierbare
Temperatur auswählen. In der Betriebsart Heizen die höchste
programmierbare Temperatur auswählen. Falls erforderlich
kann der Probelauf deaktiviert werden.
2 Nach Durchführung des Probelaufs die Temperatur auf eine
normale Stufe stellen. Bei Betriebsart Kühlen: 26~28°C, bei
Betriebsart Heizen: 20~24°C.
3 Wird die Einheit auf AUS geschaltet, beendet das System den
Betrieb nach 3 Minuten.
Installationsanleitung
16
(Gas und Flüssigkeit) sind
empfängt die Signale der
der Sicherungen,
der vor Ort installierten
der Inneneinheit
INFORMATION
▪ Auch wenn das Gerät ausgeschaltet ist, verbraucht es
Strom.
▪ Wenn nach einem Stromausfall wieder Strom geliefert
wird, wird der zuvor ausgewählte Modus wieder in Kraft
gesetzt.
10 Instandhaltung und Wartung
HINWEIS
Allgemeine Prüfliste für die Wartung/Inspektion. Neben
den Anweisungen zur Wartung in diesem Kapitel ist auch
eine allgemeine Checkliste für die Wartung im Daikin
Business Portal verfügbar (Authentifizierung erforderlich).
Die allgemeine Checkliste für die Wartung soll die
Anweisungen in diesem Kapitel ergänzen und kann als
Richtlinie und Vorlage für die Berichterstellung während
der Wartung verwendet werden.
HINWEIS
Wartungsarbeiten DÜRFEN NUR von einem autorisierten
Installateur oder Service-Mitarbeiter durchgeführt werden.
Wir empfehlen, mindestens einmal pro Jahr die Einheit zu
warten. Gesetzliche Vorschriften können aber kürzere
Wartungsintervalle fordern.
HINWEIS
Die geltende Gesetzgebung für fluorierte Treibhausgase
macht es erforderlich, dass die Kältemittelfüllmenge des
Geräts sowohl mit ihrem Gewicht als auch mit ihrem CO
Äquivalent angegeben wird.
Formel zur Berechnung
Äquivalenttonnen: GWP-Wert
Kältemittel-Gesamtfüllmenge [in kg] / 1000
GEFAHR: STROMSCHLAGGEFAHR
Unterbrechen Sie die Stromversorgung für mindestens
10 Minuten und messen Sie die Spannung an den
Klemmen der Kondensatoren des Hauptstromkreises oder
an elektrischen Bauteilen, bevor Sie Wartungsarbeiten
durchführen. Die Spannung MUSS unter 50 V DC liegen,
bevor Sie elektrische Bauteile berühren können. Die Lage
der Klemmen entnehmen Sie dem Schaltplan.

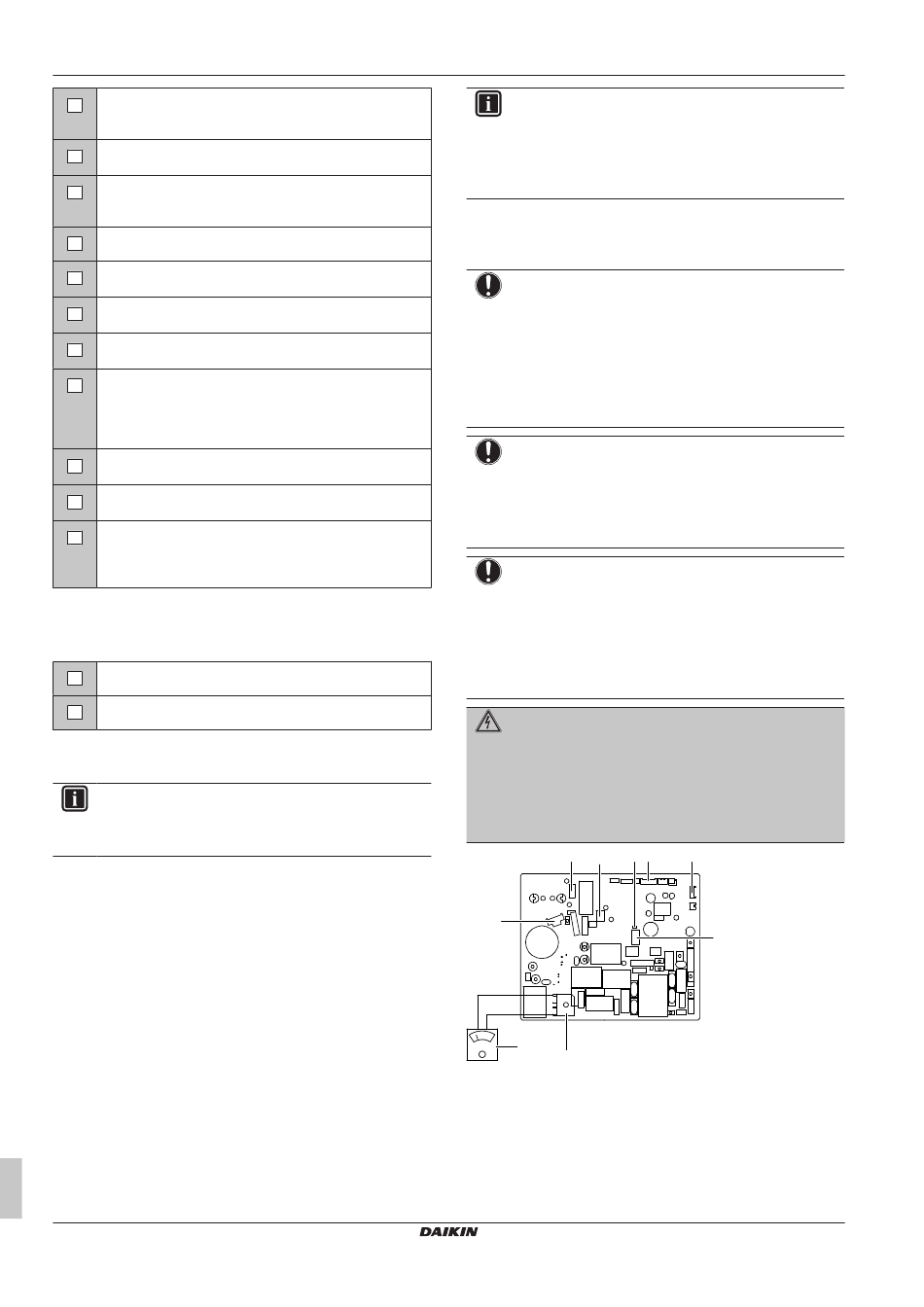

b c d
a
DC+
DC-
i
h
a X30A – Verdichter-Zuleitung
b X70A – Ventilatormotor-Zuleitung
c X80A – Zuleitung zu Umschalt-Magnetventil
d LED
e X90A – Thermistor-Zuleitung
f X21A – Zuleitung zu Elektronischem Expansionsventil
g X40A – Zuleitung zu thermischem Überlastungsrelais
h DB1 – Dioden-Brücke
i Multimeter (DC-Spannungsbereich)
Auf der Inneneinheit können folgende Symbole erscheinen:
der Menge in CO
des Kältemittels
e f
g
RXTJ-A_RXTA-C_RXTM-A_RXTP-A
R32 Split-Baureihen
3P600450-10W – 2023.03
-
