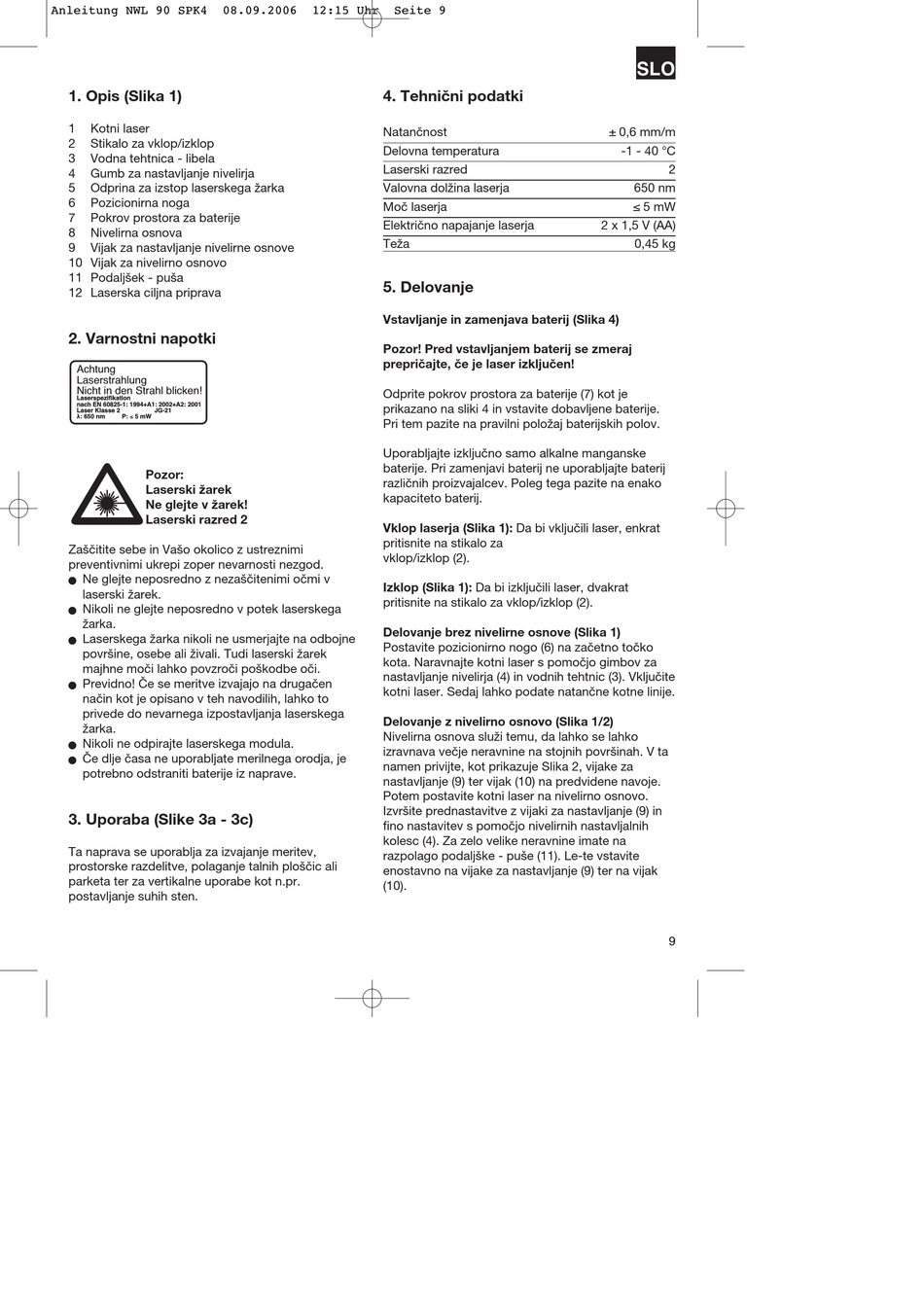

1. Opis (Slika 1)
1
Kotni laser
2
Stikalo za vklop/izklop
3
Vodna tehtnica - libela
4
Gumb za nastavljanje nivelirja
5
Odprina za izstop laserskega žarka
6
Pozicionirna noga
7
Pokrov prostora za baterije
8
Nivelirna osnova
9
Vijak za nastavljanje nivelirne osnove
10 Vijak za nivelirno osnovo
11 Podaljšek - puša
12 Laserska ciljna priprava

2. Varnostni napotki

Achtung
Laserstrahlung
Nicht in den Strahl blicken!
Laserspezifikation
nach EN 60825-1: 1994+A1: 2002+A2: 2001
Laser Klasse 2
JG-21
P: ≤ 5 mW
Ï: 650 nm
Pozor:
Laserski žarek
Ne glejte v žarek!
Laserski razred 2
Zaščitite sebe in Vašo okolico z ustreznimi
preventivnimi ukrepi zoper nevarnosti nezgod.
Ne glejte neposredno z nezaščitenimi očmi v
laserski žarek.
Nikoli ne glejte neposredno v potek laserskega
žarka.
Laserskega žarka nikoli ne usmerjajte na odbojne
površine, osebe ali živali. Tudi laserski žarek
majhne moči lahko povzroči poškodbe oči.
Previdno! Če se meritve izvajajo na drugačen
način kot je opisano v teh navodilih, lahko to
privede do nevarnega izpostavljanja laserskega
žarka.
Nikoli ne odpirajte laserskega modula.
Če dlje časa ne uporabljate merilnega orodja, je
potrebno odstraniti baterije iz naprave.
3. Uporaba (Slike 3a - 3c)
Ta naprava se uporablja za izvajanje meritev,
prostorske razdelitve, polaganje talnih ploščic ali
parketa ter za vertikalne uporabe kot n.pr.
postavljanje suhih sten.
12:15 Uhr
Seite 9
4. Tehnični podatki
Natančnost
Delovna temperatura
Laserski razred
Valovna dolžina laserja
Moč laserja
Električno napajanje laserja
Teža
5. Delovanje
Vstavljanje in zamenjava baterij (Slika 4)
Pozor! Pred vstavljanjem baterij se zmeraj
prepričajte, če je laser izključen!
Odprite pokrov prostora za baterije (7) kot je
prikazano na sliki 4 in vstavite dobavljene baterije.
Pri tem pazite na pravilni položaj baterijskih polov.
Uporabljajte izključno samo alkalne manganske
baterije. Pri zamenjavi baterij ne uporabljajte baterij
različnih proizvajalcev. Poleg tega pazite na enako
kapaciteto baterij.
Vklop laserja (Slika 1): Da bi vključili laser, enkrat
pritisnite na stikalo za
vklop/izklop (2).
Izklop (Slika 1): Da bi izključili laser, dvakrat
pritisnite na stikalo za vklop/izklop (2).
Delovanje brez nivelirne osnove (Slika 1)
Postavite pozicionirno nogo (6) na začetno točko
kota. Naravnajte kotni laser s pomočjo gimbov za
nastavljanje nivelirja (4) in vodnih tehtnic (3). Vključite
kotni laser. Sedaj lahko podate natančne kotne linije.
Delovanje z nivelirno osnovo (Slika 1/2)
Nivelirna osnova služi temu, da lahko se lahko
izravnava večje neravnine na stojnih površinah. V ta
namen privijte, kot prikazuje Slika 2, vijake za
nastavljanje (9) ter vijak (10) na predvidene navoje.
Potem postavite kotni laser na nivelirno osnovo.
Izvršite prednastavitve z vijaki za nastavljanje (9) in
fino nastavitev s pomočjo nivelirnih nastavljalnih
kolesc (4). Za zelo velike neravnine imate na
razpolago podaljške - puše (11). Le-te vstavite
enostavno na vijake za nastavljanje (9) ter na vijak
(10).
SLO
± 0,6 mm/m
-1 - 40 °C
2
650 nm
≤ 5 mW
2 x 1,5 V (AA)
0,45 kg
9
