1.1 Position Abluftstutzen ändern
Anschließend Gebläsemotor mit dem Abluftstutzen in hin-
tere Austrittsöffnung einsetzen.

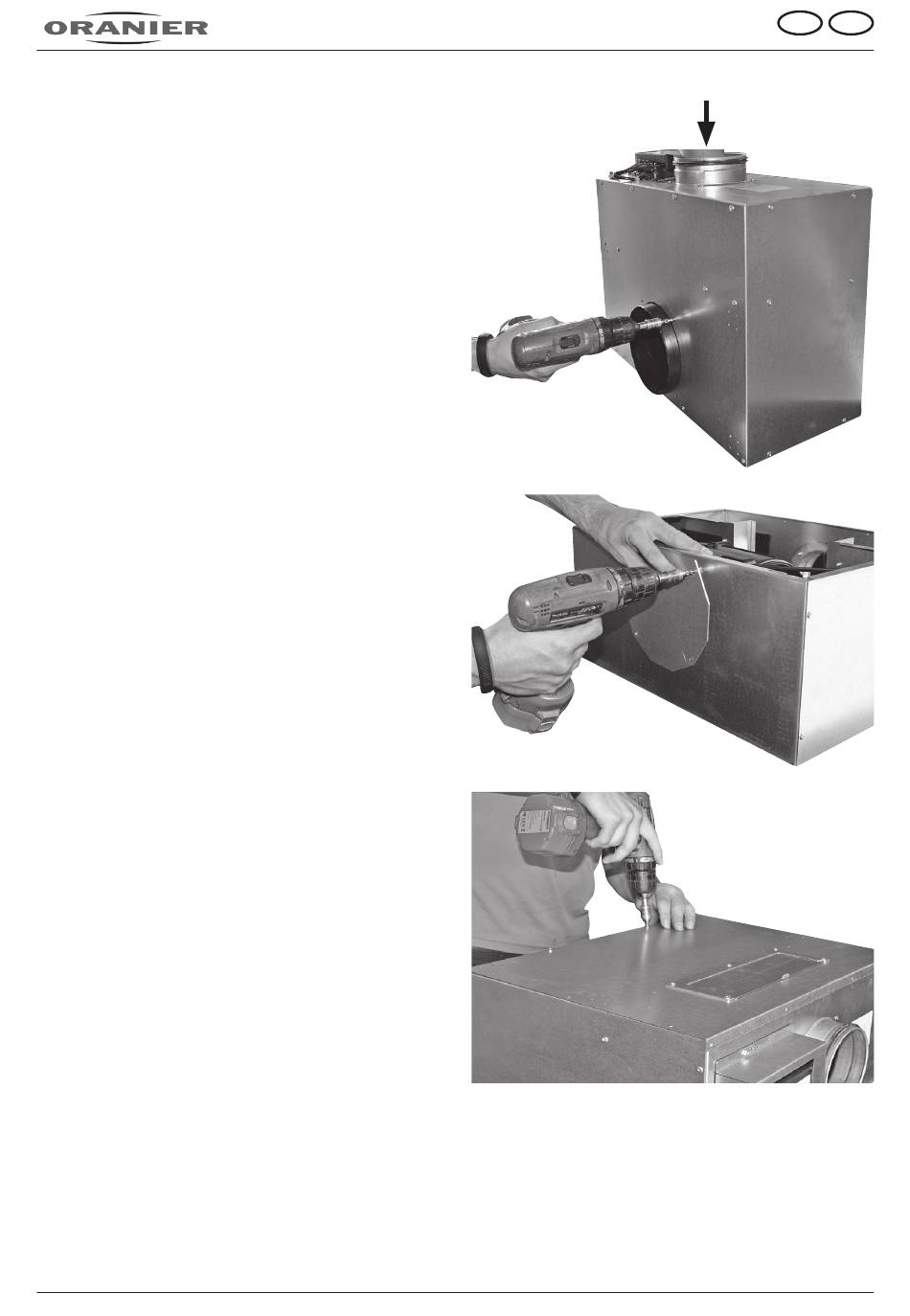

Gebläsemotor wieder befestigen. Wir empfehlen Ihnen,
den Gebläsemotor dabei mit der freien Hand von oben
durch die Ansaugöffnung so lange zu sichern (Pfeil) bis
alle 4 Befestigungsschrauben angezogen sind.
(Abb. ähnlich)
Untere Austrittsöffnung mit Abdeckung verschließen.
(Abb. ähnlich)
Vorderwand des Motorblocks wieder aufsetzen und fest-
schrauben.
(Abb. ähnlich)
Achten Sie dabei auf eine mechanisch spannungsfreie
und knickfreie Verlegung der Kabel innerhalb des Motor-
blocks!
2. Abluftinstallation vornehmen und am Motorblock anschließen
Bitte schließen Sie nun die kundenseitig zu erstellende Abluftinstallation am Motorblock an.
24
