Montageablauf FlexX-Induktionskochfeld KXI 1082 Basic-PLUS
für Abluftbetrieb
Kurzübersicht Montageablauf
1. Motorblock 1082 85 installieren.
1.1 Position Abluftstutzen ändern.
2. Abluftinstallation vornehmen und am Motorblock
anschließen.
3. Einsetzen FlexX-Induktionskochfeld in eine
Arbeitsplatte.
3.1 Spaltmaße und Flächenbündigkeit der
150
Absaugklappe einstellen.
366,5
4. Steckverbindungen zwischen FlexX-Induktions-
kochfeld und Motorblock herstellen.
733
5. Alu-Flexschläuche zwischen FlexX-Induktions-
kochfeld und und Motorblock installieren.
6. Stromversorgung herstellen.
NAME
DATUM
I.Kreis
14.06.2018
GEZEICHNET
Bitte beachten Sie:
GEPRÜFT
WERKSTOFF:
Bei einer Aufstellung ohne Standfüße
direkt auf einem Schrankboden ist es
unbedingt erforderlich, den Motorblock
akustisch vom Schrankboden zu entkoppeln!
Zu diesem Zweck befinden sich 2 quadratische Dämm-
platten (19) im Lieferumfang, die vor der Aufstellung
mit doppelseitigem Klebeband an das Bodenblech des
Motorblocks geklebt werden (Abb. ähnlich).
170
726
BENENNUNG:
MLPA Oranier KXI 1082 85 Einbauzeichnung
520
500

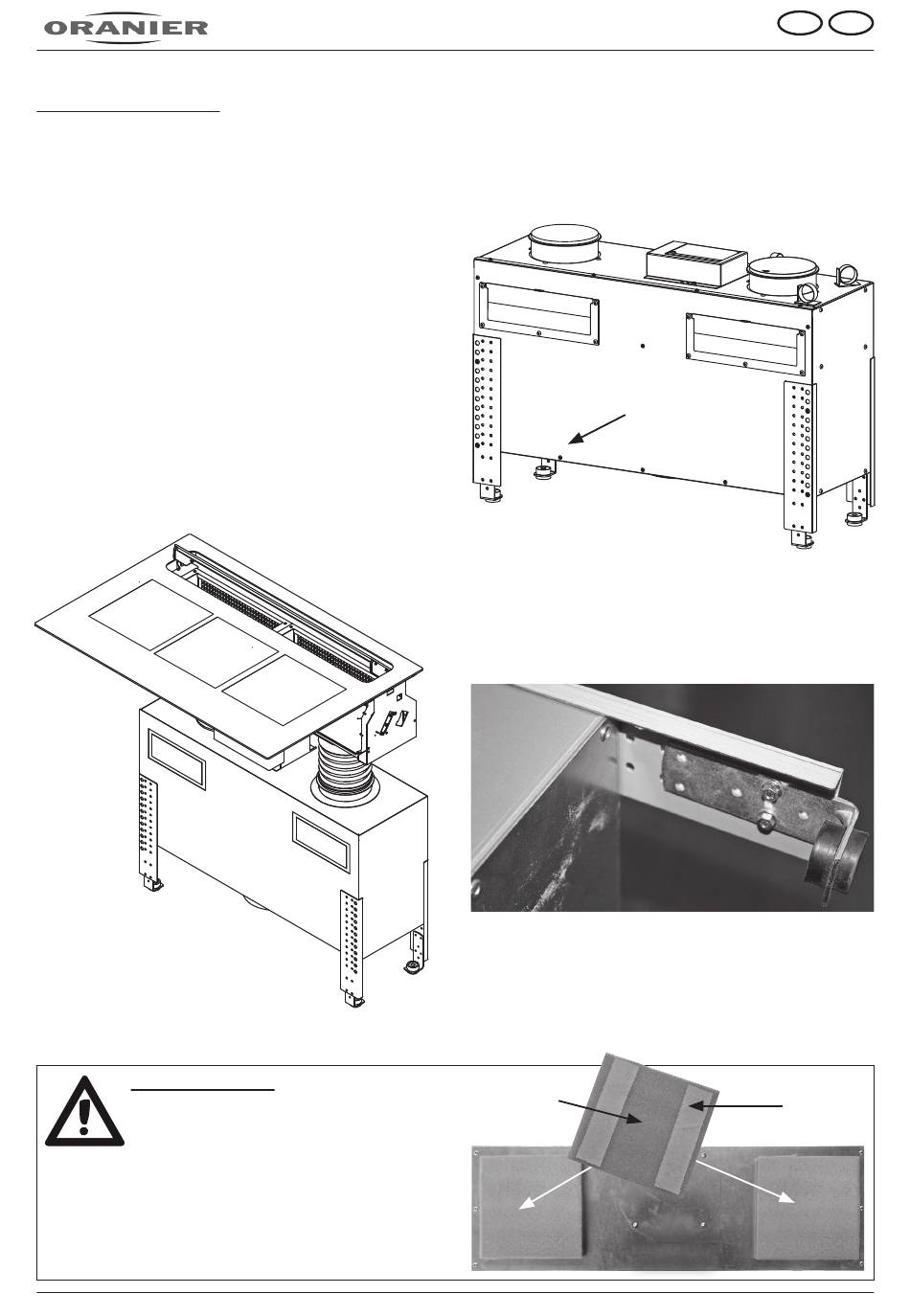

1. Motorblock 1082 85 installieren
Bei korrekter Positionierung weist die geschlossene Seite
350
des Elektronikmoduls bzw. die Montageöffnung des Profi-
Aktivkohlefilters zum Bediener.
150
85
234
Die Montagehöhe des
Motorblocks kann durch die Standfüße
mit den Verlängerungen an die unterschiedlichsten Anfor-
derungen angepasst werden.
Auch eine Aufstellung ohne Standfüße direkt auf einem
Schrankboden ist denkbar. In diesem Fall müssen die bei-
den quadratischen Dämmplatten 180 x 180 x 10 mm (19;
Lieferumfang) zum Einsatz kommen:
Dämmplatte
(19)
18
Bedienseite
Bodenblech
Motorblock
D
AT
Doppelseitiges
Klebeband
