Bedienungsanleitung

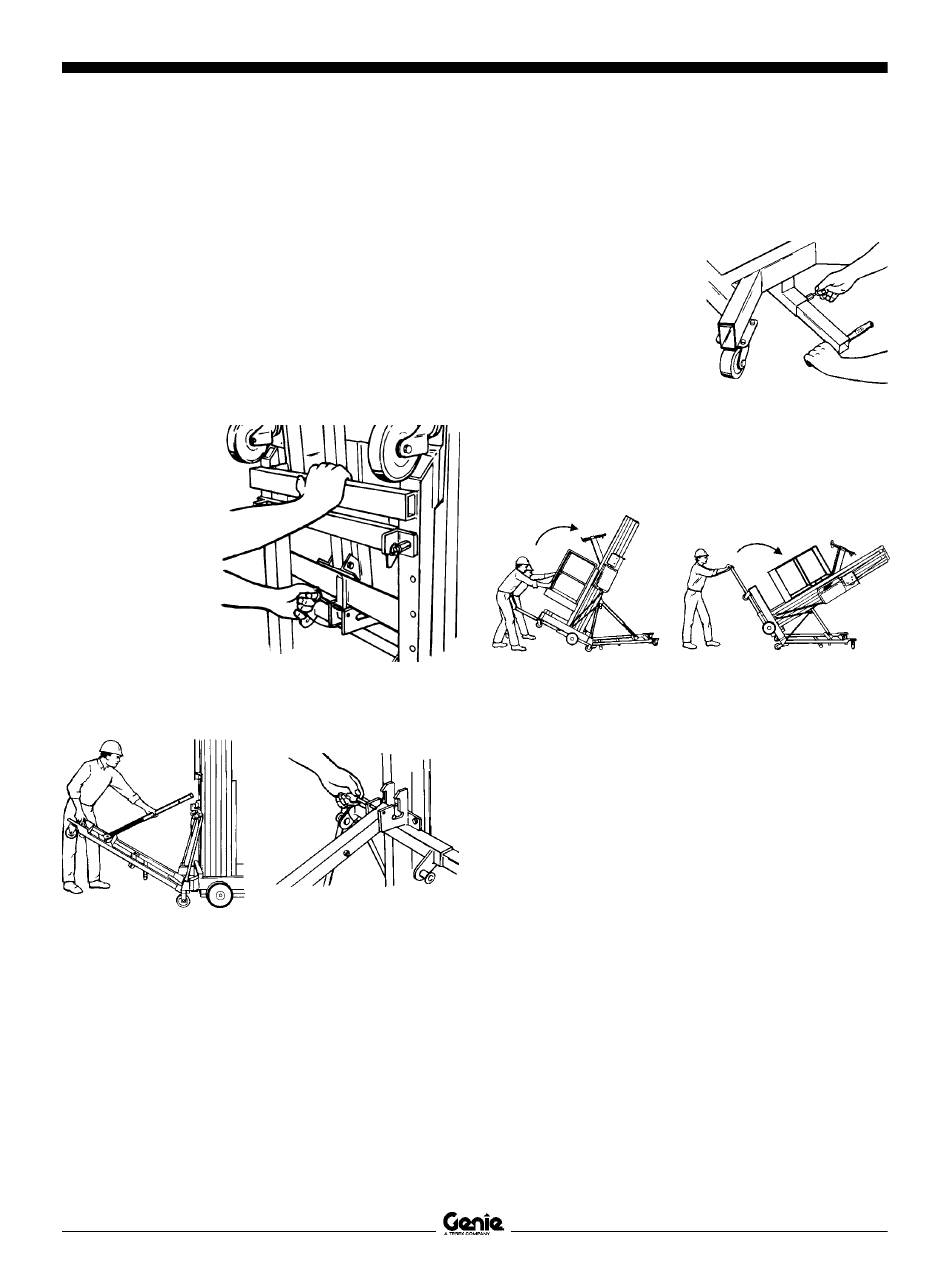

BEDIENUNGSANWEISUNGEN FÜR KIPPVORGANG
Kipp-Baugruppe absenken
1 Vergewissern Sie sich, dass sich keine
Personen oder Hindernisse hinter der Maschine
und unter dem Kipprahmen befinden.
2 Senken Sie die Plattform vollständig ab.
3 Nehmen Sie die Abstützungen vom Unterbau
ab, und bringen Sie sie in den
Aufbewahrungsbehältern unter.
Der Kipprahmen ist
mit einer Feder
ausgestattet und
neigt sich sofort
nach außen, wenn
der Befestigungs-
bolzen entfernt
wird. Halten Sie den
Kipprahmen gut
fest, wenn Sie den
Befestigungsbolzen
entfernen.
4 Senken Sie den Kipprahmen ab, und führen Sie
die Kippstrebe in den Sockel ein.
5 Setzen Sie den Befestigungsbolzen in den
Sockel ein.
26
Maschine nach hinten kippen
1 Schieben Sie den
T-Hebel heraus, bis
der Sperrstift einrastet.
2 Heben Sie die
Maschine mit dem
T-Hebel bis zur
mittleren Neigeposition
an. Die Laufrollen des Kipprahmens berühren
den Boden, und die Maschine wird von der
ausgefahrenen Kippstrebe gestützt. Setzen Sie
eine geeignete Anzahl von Mitarbeitern ein, und
wenden Sie angemessene Hebemethoden an.
3 Heben Sie die Maschine weiter an, bis die
Teleskop-Kippstrebe vollständig zusam-
mengedrückt ist.
4 Bringen Sie den verschiebbaren T-Hebel in die
eingefahrene Position zurück.
