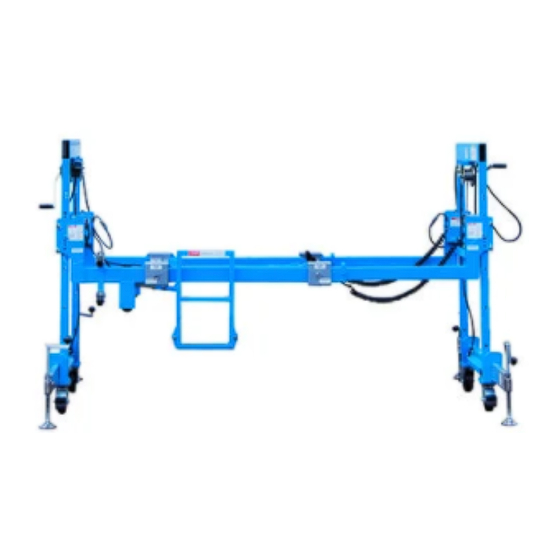

- Seite 1 Bedienungsanleitung Seriennummernbereich Super-Straddle von SSP-7000 Wartungsinformationen Übersetzung der Original- Anleitung Third Edition First Printing Part No. 1298032GRGT...
-
Seite 2: Inhaltsverzeichnis
Wartung .............. 23 Technische Daten ..........24 Copyright © 1992 Terex Corporation Dritte Auflage: Erster Druck, September 2020 Genie ist in den USA und vielen anderen Ländern eine eingetragene Marke von Terex South Dakota, Inc. Erfüllt die EG-Richtlinie 2006/42/EG Siehe die EG-Konformitätserklärung Super-Straddle Teile-Nr. -
Seite 3: Zu Diesem Handbuch
Bestandteil der Maschine, und mobilen Hubarbeitsplattform geschult sein. bewahren Sie sie stets bei der Maschine auf. Richten Sie bitte alle Fragen direkt an Genie. Jeder Benutzer mit entsprechender Befugnis, Kompetenz und Schulung muss vor der Bedienung die Einweisung für die mobile Produktkennung Hubarbeitsplattform durchlaufen. - Seite 4 Dritte Auflage • Erster Druck Bedienungsanleitung Einleitung Bewegungen betroffener Maschinenteile: Unterbaurahmen Teleskop- Unterbaurahmen Straddle- Buchsenstecker Drehrollensperre 1. Winde 2. Hebestange Super-Straddle Teile-Nr. 1298032GRGT...
-
Seite 5: Besitzerwechsel
Informationen und Einhaltung Es kann erforderlich werden, dass Sie sich direkt von Vorschriften an Genie wenden. In diesem Fall benötigen wir genaue Angaben zur Modellnummer und zur Die Sicherheit der Gerätebenutzer ist für Genie Seriennummer Ihrer Maschine sowie Ihren Namen von größter Wichtigkeit. -
Seite 6: Instandhaltung Aller Sicherheitshinweise
Nichtbeachtung zu leichten oder und die Arbeitsplatzvorschriften. mittelschweren Verletzungen führen kann. Lesen, verstehen und befolgen Sie alle geltenden behördlichen Bestimmungen. Wird verwendet, um auf mögliche Sachschäden hinzuweisen. Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Super-Straddle Teile-Nr. 1298032GRGT... -
Seite 7: Definition Der Symbole Und Gefahrenzeichen
Unterbaurahmen Teleskop- Teilen halten Buchsenstecker Unterbaurahmen Lagerung der Leiter Zum Freigeben des Last auf den Geeignet für Nicht geeignet für Bolzens graue Abstützungen Abstützungen in Abstützungen in Lasche ziehen X-Anordnung Windradanordnung Maximale Verwendung nur im Windgeschwindigkeit Innenbereich Teile-Nr. 1298032GRGT Super-Straddle... -
Seite 8: Allgemeine Sicherheitshinweise
Dritte Auflage • Erster Druck Bedienungsanleitung Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Super-Straddle Teile-Nr. 1298032GRGT... -
Seite 9: Sicherheit Am Arbeitsplatz
Verwenden Sie den Genie Super-Straddle nicht im Freien. Verwenden Sie den Super-Straddle ausschließlich mit dem Genie AWP. Einige Abstützungen für den Genie AWP sind für die Verwendung im Freien geeignet. Bei Verwenden Sie die Maschine nur auf geneigten Verwendung dieser Abstützungen mit dem Super- Oberflächen, wenn alle vier Drehrollen quer zur... - Seite 10 Todesgefahr durch Stromschlag Verwenden Sie die Maschine nicht, wenn sich bei voll Der Super-Straddle ist nicht elektrisch isoliert und abgesenktem Super-Straddle bietet weder alleine noch in Verbindung mit dem weniger als vier Genie AWP Schutz bei Stromkontakt oder in der Kabelwicklungen auf der Nähe von elektrischem Strom.
-
Seite 11: Montage Und Demontage
Stellen Sie sicher, dass die Teleskoprohre gleich weit in die Straddle-Plattform eingeführt Befolgen Sie diese Anweisungen, wenn Sie mit und gesichert sind. dem Super-Straddle eine Tür durchqueren oder ihn nach der Auslieferung zusammenbauen. Schieben Sie den mit „Base Frame“ ... -
Seite 12: Durchqueren Von Türen
Entfernen Sie die Teleskoprohre von der Straddle-Plattform, und bringen Sie sie in den Montagebereich. Die Straddle-Plattform muss von zwei Personen sorgfältig auf die seitlichen Laufrollen angehoben und durch die Tür gerollt werden. Führen Sie die Montage wie oben beschrieben durch. Super-Straddle Teile-Nr. 1298032GRGT... -
Seite 13: Legende
Dritte Auflage • Erster Druck Bedienungsanleitung Legende Legende Winde 11 Abstützungen für Genie AWP Befestigungsbolzen für den Rahmen 12 Laufrollen-Drehsperre Stromkabel 13 Laufrollenbremse Spulenkabel 14 Laufrolle Straddle-Buchsenstecker 15 Leiter Genie AWP 16 Seitliche Laufrollen Graue Lasche zum Freigeben und Einführen von 17 Befestigungsbolzen für Straddle-Buchse... -
Seite 14: Inspektionen
Spezifikationen des Herstellers vorgenommen werden. Nach der Reparatur muss der Maschinenbediener erneut eine Inspektion vor Inbetriebnahme durchführen, bevor die Funktionstests ausgeführt werden. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen auszuführen. Super-Straddle Teile-Nr. 1298032GRGT... - Seite 15 Beulen oder Schäden an der Maschine Übermäßige Rostbildung, Korrosion oder Oxidation Stellen Sie sicher, dass alle tragenden und sonstigen wichtigen Bauteile vorhanden sind und alle dazugehörigen Befestigungselemente und Stifte eingesetzt und richtig angezogen wurden. Teile-Nr. 1298032GRGT Super-Straddle...
-
Seite 16: Wichtige Aspekte Der Funktionstests
Funktionstests durchführen, bevor die Maschine möglicherweise zwei wieder in Betrieb genommen werden kann. Personen erforderlich. Stellen Einrichtung Sie sicher, dass sich die Straddle-Buchsen Positionieren Sie den Super-Straddle auf über den einem festen, ebenen und waagerechten Justierabstandhaltern Untergrund. auf dem Unterbaurahmen Ziehen Sie die Bremsen der beiden Drehrollen am befinden. - Seite 17 Winde um ungefähr 1 in/2,5 cm an, und setzen Unterbaurahmen vor Sie die Befestigungsbolzen für den Rahmen dem Genie AWP aus, an den Ecken des Super-Straddle in die erste und führen Sie ihn Lochreihe ein. Heben Sie die Straddle- dann in den Plattform nicht höher als bis zur ersten...
- Seite 18 Befestigungsbolzen 13 Ziehen Sie den roten NOT-AUS-Taster an der Ziehen Sie den roten NOT-AUS-Taster der Plattformsteuerung heraus. Plattformsteuerung für den Genie AWP. 14 Drücken Sie den Aktivierungstaster, und Drücken Sie den Aktivierungstaster, und drehen Sie den Schalter Heben/Senken in die drehen Sie den Schalter Heben/Senken in die gewünschte Fahrtrichtung.
-
Seite 19: Prüfliste Für Die Inspektion Des Arbeitsplatzes
Inspektion muss vom Bediener durchgeführt werden, bevor die Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Hinweise auf Arbeitsplatzgefahren zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Teile-Nr. 1298032GRGT Super-Straddle... -
Seite 20: Inspektion Von Aufschriften Mit Symbolen
133405 Aufkleber – Teleskop-Unterbaurahmen 133406 Aufkleber – Straddle-Buchsenstecker 133407 Aufkleber – Freigabe des 133412 Befestigungsbolzens Aufkleber – Abstützungsbelastung 133420 Aufkleber – Maschinenzulassung 1272242 Die Schattierung weist darauf hin, dass die Aufschrift nicht sichtbar ist (beispielsweise unter Abdeckungen). Super-Straddle Teile-Nr. 1298032GRGT... - Seite 21 Dritte Auflage • Erster Druck Bedienungsanleitung Inspektionen Teile-Nr. 1298032GRGT Super-Straddle...
-
Seite 22: Bedienungsanweisungen
Maschine eine Inspektion vor Inbetriebnahme, 4 Überprüfen Sie den Arbeitsplatz. Funktionstests und eine Inspektion des 5 Verwenden Sie die Maschine nur für den Arbeitsplatzes durchführen muss. vorgesehenen Zweck. Verwenden Sie nur den Genie AWP mit Abstützungen in X-Anordnung. Super-Straddle Teile-Nr. 1298032GRGT... -
Seite 23: Maschineneinrichtung
Ausrichten des Super-Straddle Achten Sie darauf, dass der Genie AWP vollständig abgesenkt ist. Heben Sie den Genie AWP durch Drehen der Windenkurbeln im Uhrzeigersinn gerade so weit vom Boden an, dass die Laufrollen nicht mehr den Boden berühren. Falls die Befestigungsbolzen für den Rahmen... -
Seite 24: Absenken Der Straddle-Plattform
Absenken der Straddle-Plattform 11 Stellen Sie die Schraubenwinden der Abstützungen so ein, dass die Platten festen Senken Sie den Genie AWP vollständig ab. Kontakt mit dem Boden haben, während die Drehrollen des Super-Straddle sich Heben Sie die Abstützungen geringfügig an. -
Seite 25: Wartung
Vom Bediener dürfen nur die in dieser Bedienungsanleitung aufgeführten routinemäßigen Wartungsaufgaben durchgeführt werden. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen auszuführen. Das Wartungshandbuch für Ihre Maschine enthält eine genaue Beschreibung der Wartungs- und Reparaturverfahren. Teile-Nr. 1298032GRGT Super-Straddle... -
Seite 26: Technische Daten
Durchmesser der Rollen 6 in 15,2 cm (vier Rollen mit vier arretierbaren Drehpositionen und Bremse) Verstellbare Abstützungen (erforderlich für Genie AWP) Die Tragfähigkeit des Super-Straddle entspricht der Tragfähigkeit des verwendeten Genie AWP. Gewicht 580 lb 263 kg Informationen zur Bodenbelastung der Abstützungen... - Seite 27 Net Installed Power: <only for IC machines> Serial Number: <variable field> Guaranteed Sound Power Level: <only for IC machines> VIN: <where applicable> Manufacturer: <Manufacturer’s name> Authorized Representative: Genie Industries B.V Boekerman 5, 4751 XK Oud Gastel, The Netherlands Empowered signatory: Place of Issue: <variable field>...
