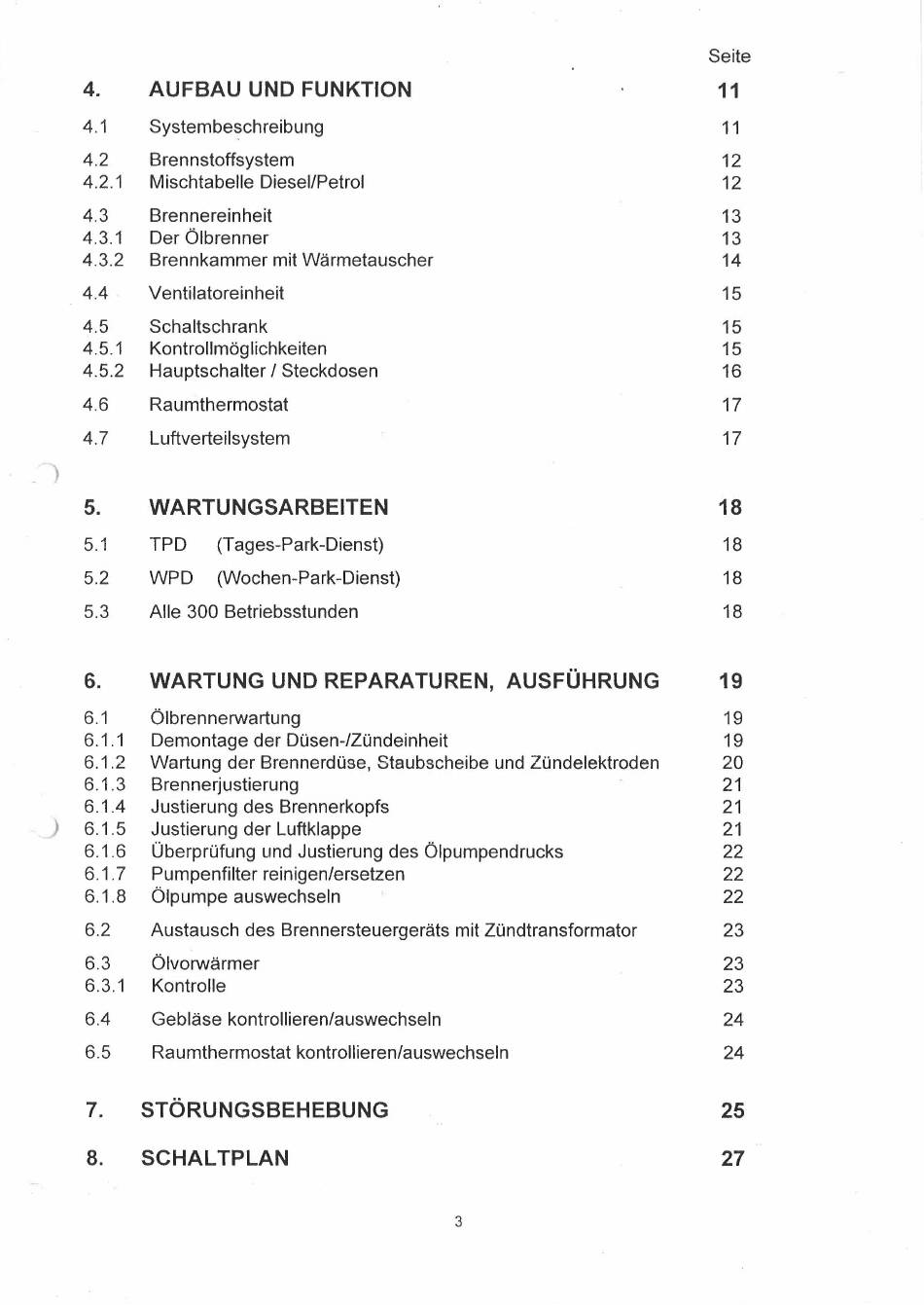

Dantherm VA-M40 Anleitung Seite 2

Seite
4.
AUFBAU UND FUNKTION
11
4.1 Systembeschreibung
11
4.2 Brennstoffsystem
12
4.2.1 Mischtabelle Diesel/Petrol
12
4.3
Brennereinheit
13
4.3.1 Der Ölbrenner
13
4.3.2 Brennkammer mit Wärmetauscher 14
4.4 Ventilatoreinheit 15
4.5 Schaltschrank
15
4.5.1 Kontrollmöglichkeiten 15
4.5.2 Hauptschalter/ Steckdosen
16
4.6 Raumthermostat
17
4.7 Luftverteilsystem 17
-
)
5. WARTUNGSARBEITEN 18
5.1 TPD (Tages-Park-Dienst) 18
5.2 WPD (Wochen-Park-Dienst) 18
5.3 Alle 300 Betriebsstunden 18
6. WARTUNG UND REPARATUREN, AUSFÜHRUNG 19
6.1 Ölbrennerwartung 19
6.1.1 Demontage der Düsen-/Zündeinheit
19
6.1.2
Wartung der Brennerdüse, Staubscheibe und Zündelektroden 20
6.1.3 Brennerjustierung 21
6.1.4 Justierung des Brennerkopfs 21
)
6.1.5 Justierung der Luftklappe
21
6.1.6
Überprüfung und Justierung des Ölpumpendrucks
22
6.1.7 Pumpenfilter reinigen/ersetzen
22
6.1.8 Ölpumpe auswechseln
22
6.2 Austausch des Brennersteuergeräts mit Zündtransformator
23
6.3 Ölvorwärmer
23
6.3.1 Kontrolle
23
6.4 Gebläse kontrollieren/auswechseln
24
6.5 Raumthermostat kontrollieren/auswechseln
24
7. STÖRUNGSBEHEBUNG
25
8.
SCHALTPLAN 27
3
