4.3
BRENNEREINHEIT
Die Brennereinheit besteht aus Ölbrenner und Brennkammer mit Wärme-
tauscher und ist so konstruiert, dass ein hoher Wirkungsgrad erreicht wird
(>89%). Die Wärmeleistung ist die eingefeuerte Energiemenge. Sie hängt ab
vom Ölpumpendruck sowie der Düsengrösse und ist werkseitig auf 45 kW ein-
gestellt.
4.3.1
)
Der Ölbrenner
Der Ölbrenner (RIELLO Typ 722T) ist ein Hochdruckbrenner, der das Öl zer-
stäubt und mit Luft zu einem brennbaren Brennstoff/Luftgemisch vermischt. Das
Brennergebläse und die Ölpumpe werden auf derselben Achse vom Elektro-
motor angetrieben. Der Öldruck kann auf dem Manometer abgelesen werden
und sollte 13 bar(+/- 10%) betragen. Den Brennstoffdruck wie auch der
Brennerluftstrom können reguliert werden.
Innen im Brennerrohr sind Düse (0.85 USGal/h 60°S), Stauscheibe und Elek-
trodensatz montiert.
Auf der äusseren Seite des Ölbrenners befinden sich der Transformator, eine
Photozelle die für Überwachung der Flamme sowie ein Ölfeuerungsautomat für
die Steuerung der Sequenzen mit Vorventilation, Zündung und Betriebsüber-
wachung.
Der Ölbrenner kann von einem externen Raumthermostaten gesteuert werden.
Ein eingebauter Thermostat (Sicherheits-Temperatur-Begrenzer) schaltet den
Brenner und den Ventilator aus, wenn die Temperatur im Luftstrom 110°C
übersteigt. Das Gerät wird wieder gestartet durch Eindrücken des roten Knopfes
auf dem Thermostat.
-
)
0
1. Photozelle
2. Manometer
3. Ölbrennerpumpe
0
4. Öldruckleitung
5. Brennerrohr
6. Brennersteuergerät
0
7. Störungsknopf
0
0
®

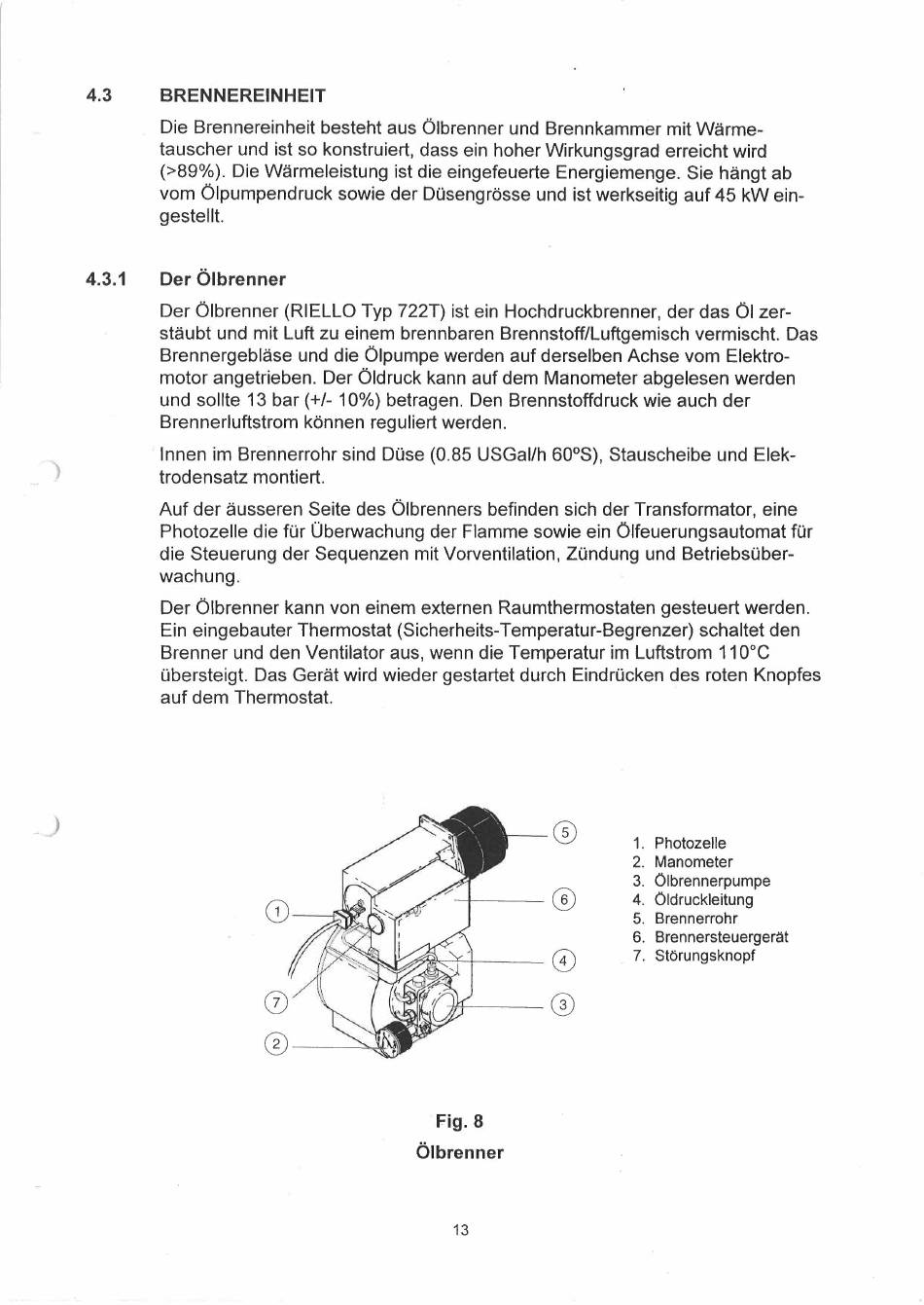

.Fig. 8
Ölbrenner
13
