Symbole Beschreibung - wolke m600 Universal Bedienungsanleitung

Anschlüsse
Netzschalter
Sicherungshalter
Stromversorgungs
stecker
USB
Power-Over-
Ethernet
Ethernet
Codierer (ENC)
Druckkopf 2
Datenleitung
Druckkopf 1
Datenleitung
Eingang/Ausgang
(E/A)
Serieller
Anschluss (IOIOI)

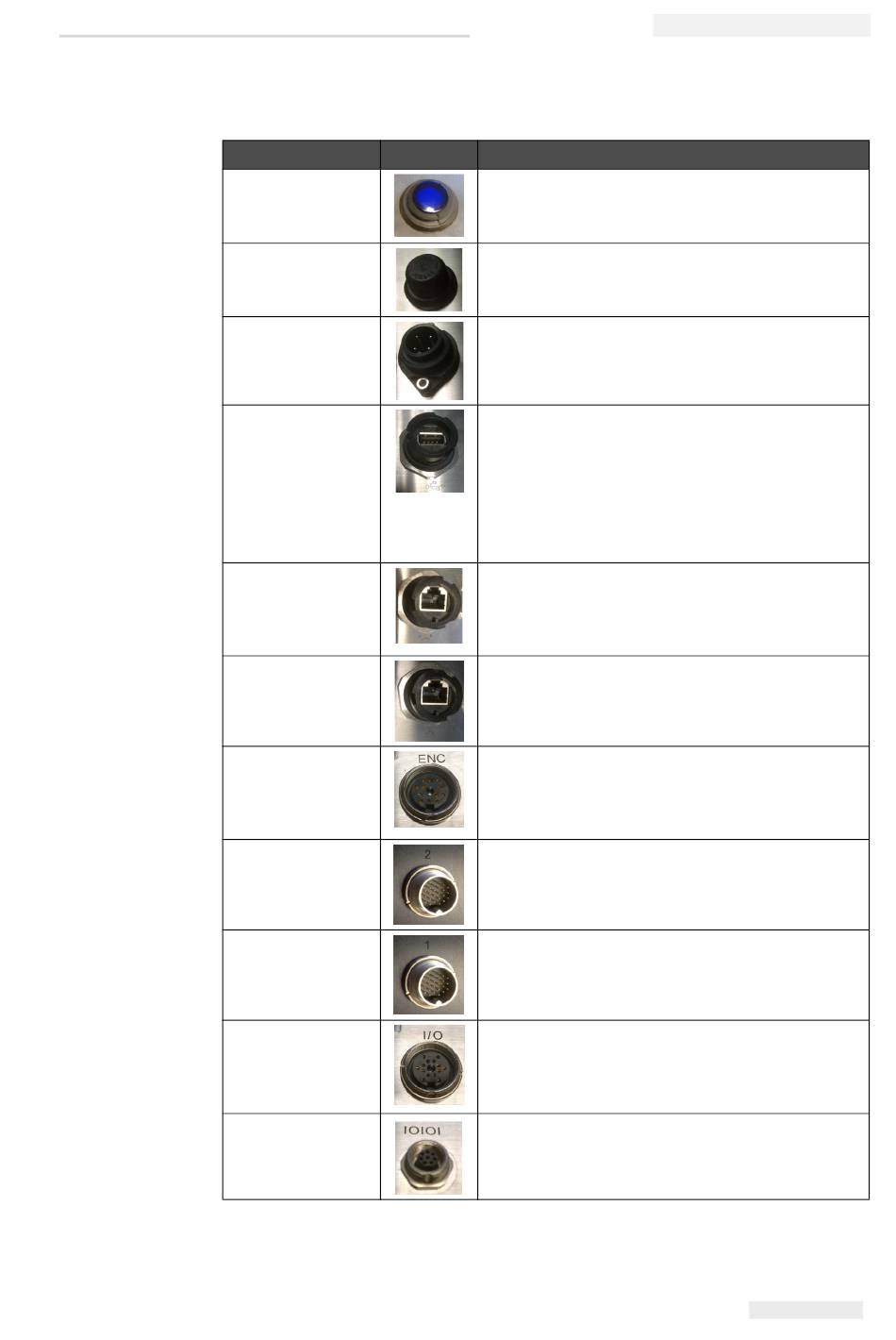

Tabelle 3-1: Anschlüsse auf der Steuereinheit
Rev AB
Wolke m600 Universal Bedienungsanleitung

Symbole Beschreibung

Schaltet das System EIN/AUS.
Halter mit Gewinde für die
Hauptstromsicherung.
Anschluss für das Netzstromkabel der
Steuereinheit.
Der USB-A-Anschluss ermöglicht den
Anschluss eines USB-Memorysticks für
Funktionen, wie beispielsweise ein
Softwareupdate des Druckers, für die
Übertragung von Jobs oder für die Sicherung/
Wiederherstellung des Druckerarchivs oder von
Clone-Dateien.
RJ-45-Anschluss zum Anschließen des
Druckers an ein TCP/IP-Netzwerkgerät, für das
POE-Unterstützung (Power-Over-Ethernet)
erforderlich ist.
RJ-45-Anschluss zum Anschließen des
Druckers an ein TCP/IP-Netzwerk.
Anschluss zum Anschließen eines Drehgebers
an die Steuereinheit, um der Software zu
übermitteln, wie schnell sich das Substrat
bewegt.
Anschluss zum Anschließen des
Datenkabels, das zwischen Druckkopf 2
und der Steuereinheit verläuft.
Anschluss zum Anschließen des
Datenkabels, das zwischen Druckkopf 1
und der Steuereinheit verläuft.
Anschluss zum Anschließen externer Geräte an
die Eingänge und Ausgänge der Drucker-
Hardware. Weitere Informationen finden Sie im
Servicehandbuch (Teilenummer: WLK462431).
Serieller RS-232-Anschluss zum Anschließen
an den PC, PLC oder anderer kompatibler
Geräte (spezielles Adapterkabel erforderlich).
Gerätebeschreibung 3-3
