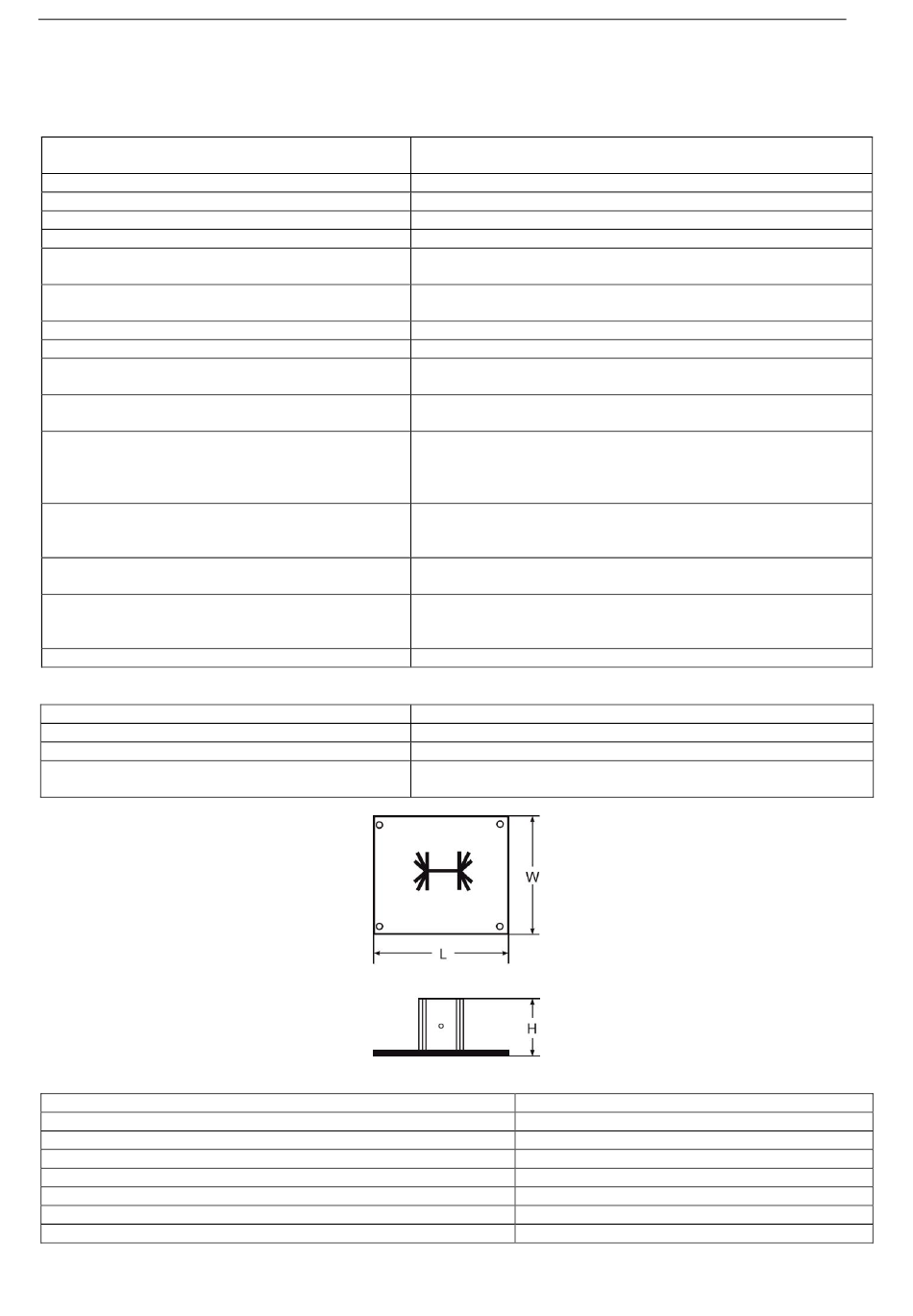

1.4. Technische Daten :
Elektrische Parameter (Tab. 2)
-
-
Mechanische Parameter (Tab. 3)
Betriebsparameter (Tab. 4)
-
Elektrische Parameter (Tab. 2)
Versorgung
Stromentnahme
Versorgungsfrequenz
Leistung des Netzteils
Wirkungsgrad
Ausgangsspannung
Ausgangsstrom
Einstellbereich der Ausgangsspannung
Brummspannung
Stromentnahme durch die Schaltkreise des
Netzteils
Strom zum Laden des Akkus
Kurzschlussschutz SCP
Überlastschutz OLP
Schutz im Schaltkreis des Akkus im SCP und
umgekehrte Polarisation des Anschlusses
Technischer Ausgang:
- FAC; Ausgang signalisiert den AC -
Versorgungsausfall
Sicherungen F
BAT
Mechanische Parameter (Tab. 3).
Ausmaße
Befestigung
Netto-/Brutto-Gewicht
Verbindungen
Betriebsparameter (Tab. 4).
Umweltklasse
Betriebstemperatur
Lagerungstemperatur
Relative Feuchtigkeit
Betriebsschwingungen
Betriebsstöße
Direkte Sonnenbestrahlung
Transportschwingungen und –stöße
MSR2012
20V÷22V AC
50VA min. (z.B. AWT5161820, AWT037)
2,5A max.
50Hz
34 W
83%
11V÷ 13,8V DC – Pufferbetrieb
10V÷ 13,8V DC – Batteriebetrieb
2A + 0,2A Laden des Akkus
1,7A + 0,5A Laden des Akkus
12V÷ 14,5V DC
40 mV p-p max.
16 mA - Batteriebetrieb
0,2A oder 0,5A – wird mithilfe einer Kurzschlussbrücke
ausgewählt I
BAT
Elektronisch – Einschränkung des Stroms und/oder Ausfall der
Schmelzsicherung F
im Schaltkreis des Akkus (Austausch
BAT
des Schmelzeinsatzes erforderlich)
Automatische Rückkehr
110-150% der Leistung des Netzteilmoduls - Beschränkung des
Stroms und / PTC, erneute Betätigung der Hand (beim Ausfall –
Ausschaltung des Schaltkreises des DC-Ausgangs)
3,15A- Einschränkung des Stroms, Schmelzsicherung F
(beim Ausfall – Austausch des Schmelzeinsatzes)
- Typ R – Relais, 1A@ 30VDC/50VAC max.
Verzögerung ca. 10s
F3,15A / 250V
L=85, W=63, H=40 [+/- 2mm]
Montagedübel x 4 (PCB fi=4,2 mm)
0,08kg/0,13kg
Ausgänge: Ф0,41÷1,63 (AWG 26-14)
Ausgänge des Akkus BAT: 6,3F-2,5, 30cm
II
-10ºC...+40ºC
-20ºC...+60ºC
20%...90%, ohne Kondensation
nicht zulässig
nicht zulässig
nicht zulässig
gemäß PN-83/T-42106
4
