1.3. Beschreibung der Elemente und Verbindungen des Moduls des Netzteils

Tabelle 1. Elemente der PCB-Platte des Moduls Netzteils (siehe Abb. 2)
Nr. des
Elements
V Potentiometer, Regulierung der DC-Spannung
ADJ
F Sicherung im Schaltkreis des Akkus
BAT
Anschlüsse:
+BAT- Klemmen zum Anschluss der Akku
+AUX- Versorgungsausgang DC, (+AUX= +U, -AUX=GND)
FAC - technischer Relaisausgang für AC - Netzschwund
ACHTUNG! In der Abb. 2 stellt das Kontaktesystem spannungslosen Zustand des Relais dar, was
dem AC-Netzschwund signalisierenden Zustand entspricht (Ausfall des AC - Netzes).
LED-Dioden - optische Signalisierung:
– AC-Spannung
AC
– Ladung des Akkus
LB
– DC-Ausgangsspannung
AUX
Ausgangs-Anschluss einer zusätzlichen, externen optischen Signalanlage AC und AUX.
Kurzschlussbrücke I

I
BAT

I
BAT
Beschreibung:
; - Konfiguration des Ladestroms des Akkus
BAT
= , Ibat = 0,2A
= , Ibat = 0,5A
Kurzschlussbrücke an

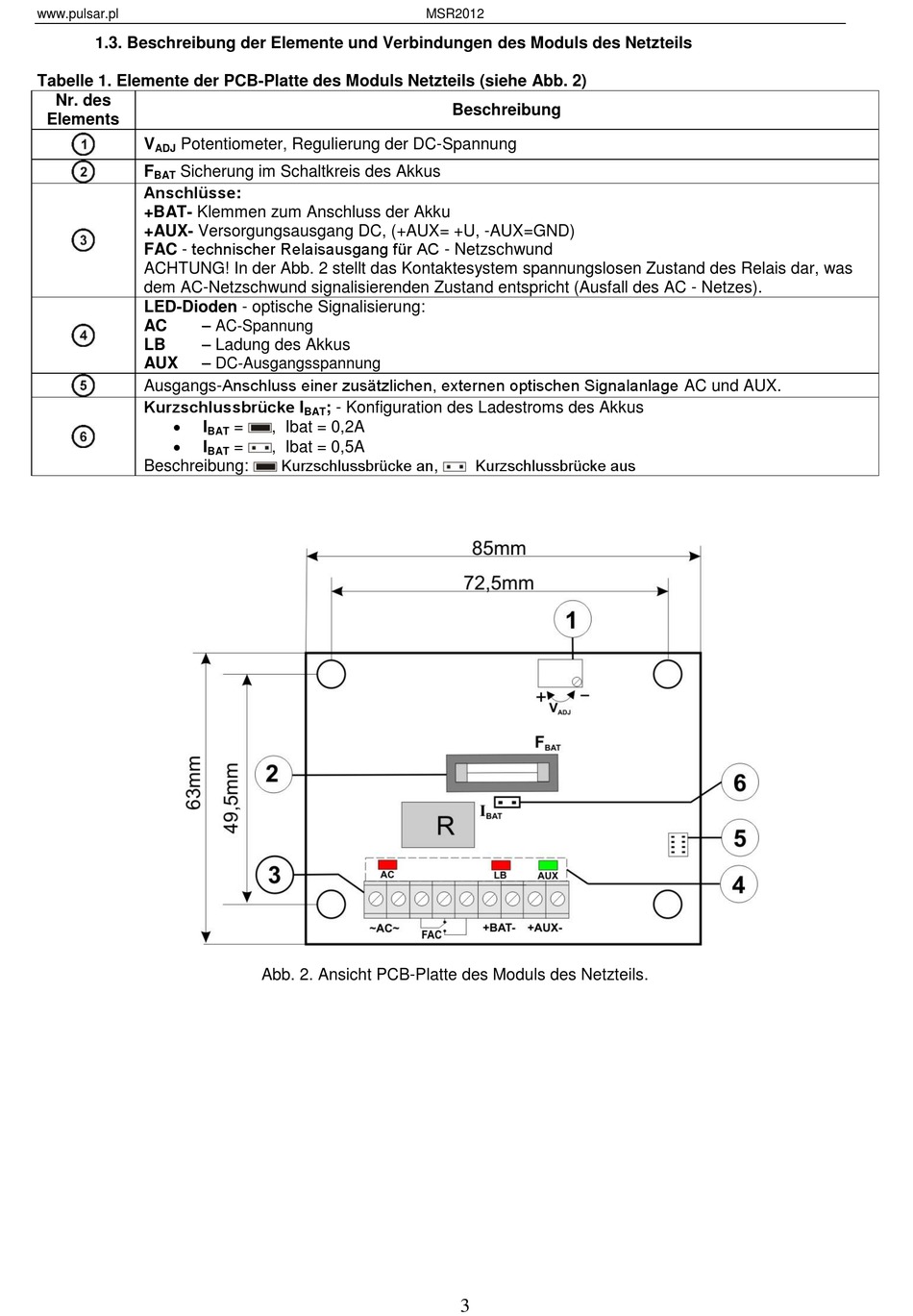

Abb. 2. Ansicht PCB-Platte des Moduls des Netzteils.
MSR2012
Beschreibung
Kurzschlussbrücke aus
,
