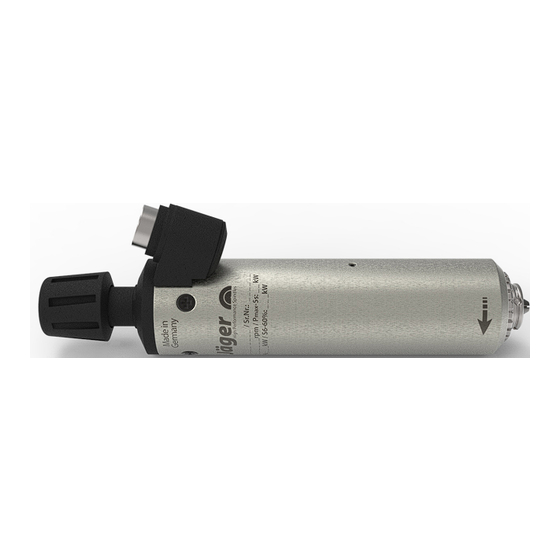

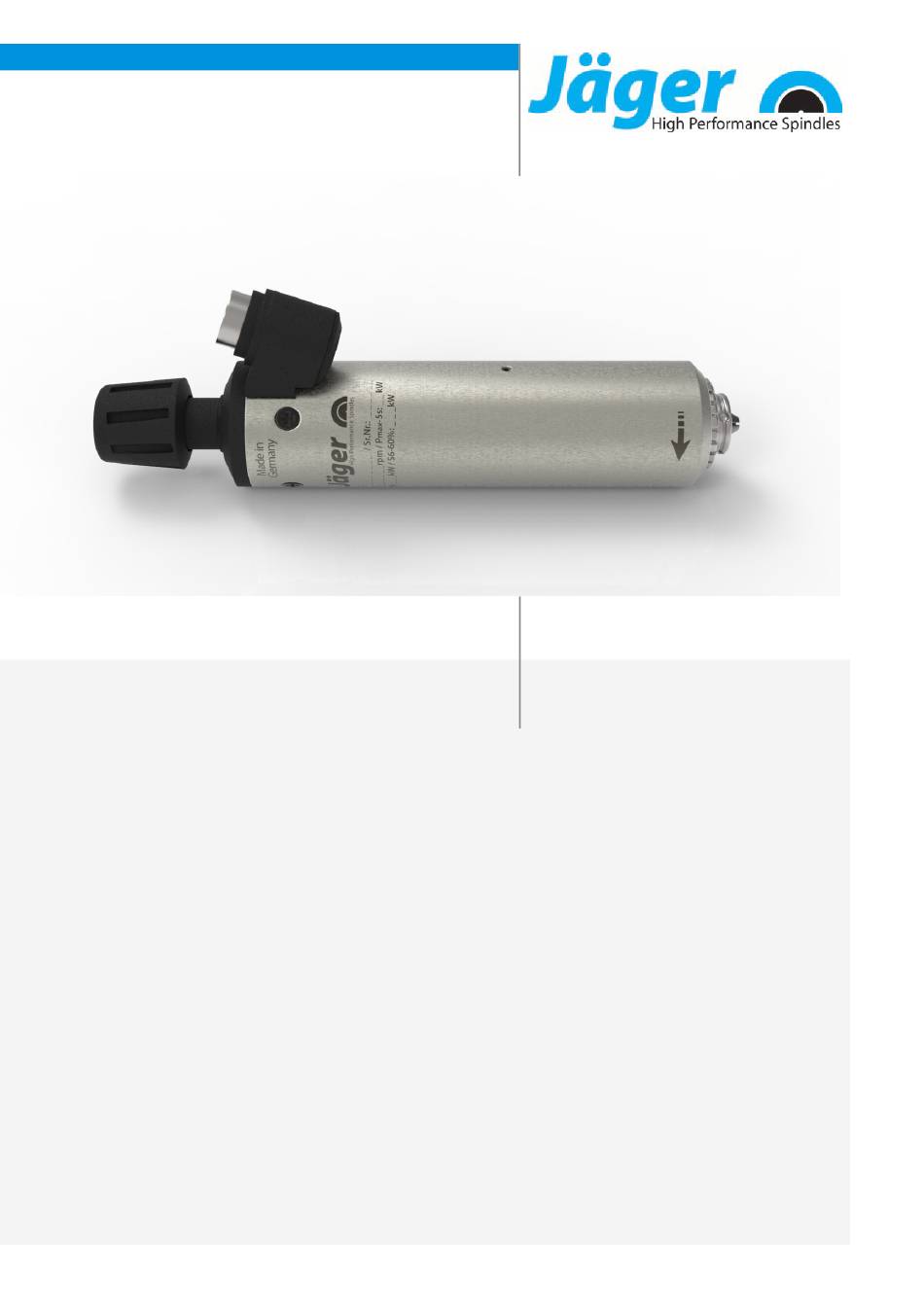

Handbuch Z33-M060.05 S1 Schnellfrequenzspindel Manueller Werkzeugwechsel...
Seite 2
Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax S6-60% S1-100% Nenndrehzahl Leistungsdaten Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. Die Texte dieses Handbuchs wurden mit größter Sorgfalt erarbeitet.
Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung.
Transport und Verpackung Transport und Verpackung Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Ü Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Ü Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Ü Jede Beschädigung verringert die Lebensdauer der SF-Spindel.
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden. Zulässige Bearbeitungsarten Die SF-Spindel wurde nur für die nachfolgenden Bearbeitungsarten entwi- ckelt.
Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden.
Sicherheitshinweise Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. GEFAHR: Durch weggeschleuderte Teile. Nicht ordnungsgemäß eingespanntes Werkzeug wird, durch die bei der Be- arbeitung entstehenden Fliehkräfte, weggeschleudert.
Sicherheitshinweise Der Schneidendurchmesser des Werkzeuges (X) darf nicht größer sein als der maximale Spannbereich (Y). Ü Spanne das Werkzeug immer so kurz wie möglich ein. Ü Halte das Maß (Z) klein. Ä (Y) Siehe Kapitel: Technische Daten 12]. Stillsetzen der SF Spindel Um die Schnellfrequenzspindel für Installations- und Wartungsarbeiten außer Betrieb zu setzen, gehe wie folgt vor: Ü...
Technische Beschreibung Technische Beschreibung Anschlüsse der SF-Spindel Elektrischer Anschluss Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden. Ü Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den Ausgangsdaten des FU übereinstimmen. Ü Verwende eine möglichst kurze Motorzuleitung. Ü...
Technische Beschreibung Kühlung Die SF Spindel hat keine eingebaute Kühlung. Dadurch hat sie jedoch eine ge- ringere Leistung als eine SF-Spindel mit Kühlung. Hinweis: Verlängerung der Lebensdauer durch Wärmeableitung. Bei Betrieb der SF-Spindel entsteht Wärme. Die Temperatur der SF-Spindel soll + 45° C nicht überschreiten, da sonst die Lebensdauer der Lager verkürzt wird.
Technische Daten Technisches Datenblatt (KL1001, AC-Motor) Die Leistungen (S1, S6, S2) gel- Motortyp 1/4-2 ten für sinusförmige Ströme Nennleistung 0,18 kW und sinusförmige Spannun- gen. Nenndrehzahl 60.000 min Die Leistungswerte der SF- Kühlung Ungekühlt Spindel hängen vom einge- setzten FU ab und können von Wärmeableitung über die Aufnahme den angegebenen Werten ab-...
Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. Gerätestecker 3-pol. Spindle plug male 3-pole schwarz 0,2 mm² black blau 0,2 mm² blue braun 0,2 mm² brown Stator Stator (*) grün bis 31.05.2009...
Technische Daten Luftschallemissionen ACHTUNG: Lärm beeinträchtigt die Gesundheit. Betreibe die SF-Spindel nur mit einem Gehörschutz. Artikel-Nr. 10200031, Revision 10 17 ( 32 )
Betriebsort Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile. Die SF-Spindel arbeitet mit hohen Drehzahlen, durch die Späne mit großer Wucht weggeschleudert werden.
Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü...
Inbetriebnahme Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. Beachte die maximale Drehzahl für das gewählte Werkzeug. Beachte die maximale Drehzahl der SF-Spindel. Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei- tung ist immer die niedrigste angegebene Drehzahl.
Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme 20]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur.
Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF Spindel nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem durch die Fliehkräfte beschädigt.
Werkzeugwechsel 10.2 Manueller Werkzeugwechsel Spannzange Knauf Das Werkzeug wird durch Festziehen der Spannzange gespannt. Gehe dazu wie folgt vor: Ü Drücke den Knauf hinein, bis dieser einrastet. Ä Dadurch wird die Welle blockiert und kann sich nicht mehr drehen. Ü Drehe den Knauf in Pfeilrichtung R.
Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden.
Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü...
Wartung Ü Reinige den Werkzeugkegel. Ü Trage nach dem Reinigen auf den Kegel der Spannzange einen leichten Fettfilm auf. Ä Verwende nur das Zangenfett aus dem Serviceset. Dies verbessert die Gleitfähigkeit und erhöht die Spannkraft der Spannzange. 12.3 Bei Lagerung Falls die SF-Spindel längere Zeit nicht benötigt wird: Ü...
Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü...
Service & Reparatur Service & Reparatur GEFAHR: Elektrischer Schlag. Elektrischer Schlag kann zu schweren Verbrennungen und lebensgefährli- chen Verletzungen führen. Schließe Gefährdungen durch die elektrische Energie aus (Einzelheiten siehe z. B. in den Vorschriften des VDE und der örtlichen Energieversorgungsunter- nehmen).
Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist.
Seite 30
Service & Reparatur SF-Spindel wird laut Ursache Störungsbehebung Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 24]“.) Werkzeug ungeeignet Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. SF-Spindel nicht rund Verwende nur Spindelträger aus dem Originalzubehör gespannt oder ver- oder Spindelträger, die nach den Toleranzangaben der spannt fred Jäger GmbH...
Seite 31
D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit dass folgendes Produkt, Produkt Schnellfrequenzspindel Z33-M060.05 S1 Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;...
