6. MONTAGE DES ÖLSTANDSSENSORS

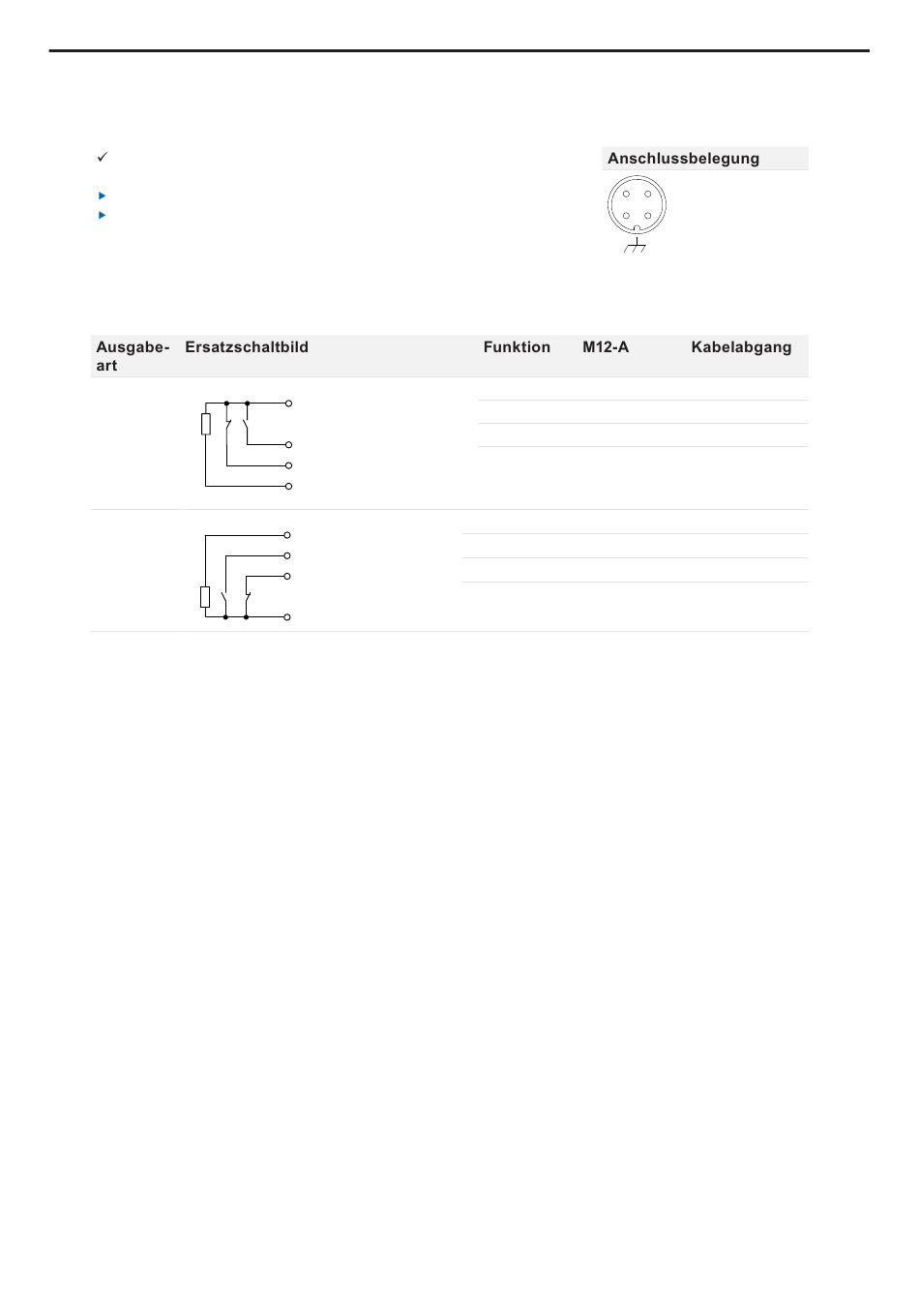

6.1 Elektrischer Anschluss

Betriebsspannung 12 V bis 30 V DC ist
bereitgestellt.
Betriebsspannung ausschalten.
Sensor laut Pin-Belegung anschliessen.
PNP
NPN
Andere Informationen
Betriebsanleitung des Herstellers :
www.baumer.com
BAUMER CleverLevel® LBFS
1011-W00 09 21 System ECS (Easy Clean System)
für Pumpen SLS 4/8 & FLO 25/40/50 g
+Vs
SW1 (NO)
SW1 (NC)
GND (0 V)
+Vs
SW1 (NO)
SW1 (NC)
GND (0 V)
und Anschlüsse: siehe
4
1
Gehäusemasse nur bei
Steckverbindung in Edel-
stahl verfügbar
4 Pin
+ Vs 1
SW1 (NO) 4
SW1 (NC) 2
GND (0 V) 3
+ Vs 1
SW1 (NO) 4
SW1 (NC) 2
GND (0 V) 3
9/9
3
2
braun
schwarz
weiss
blau
braun
schwarz
weiss
blau
