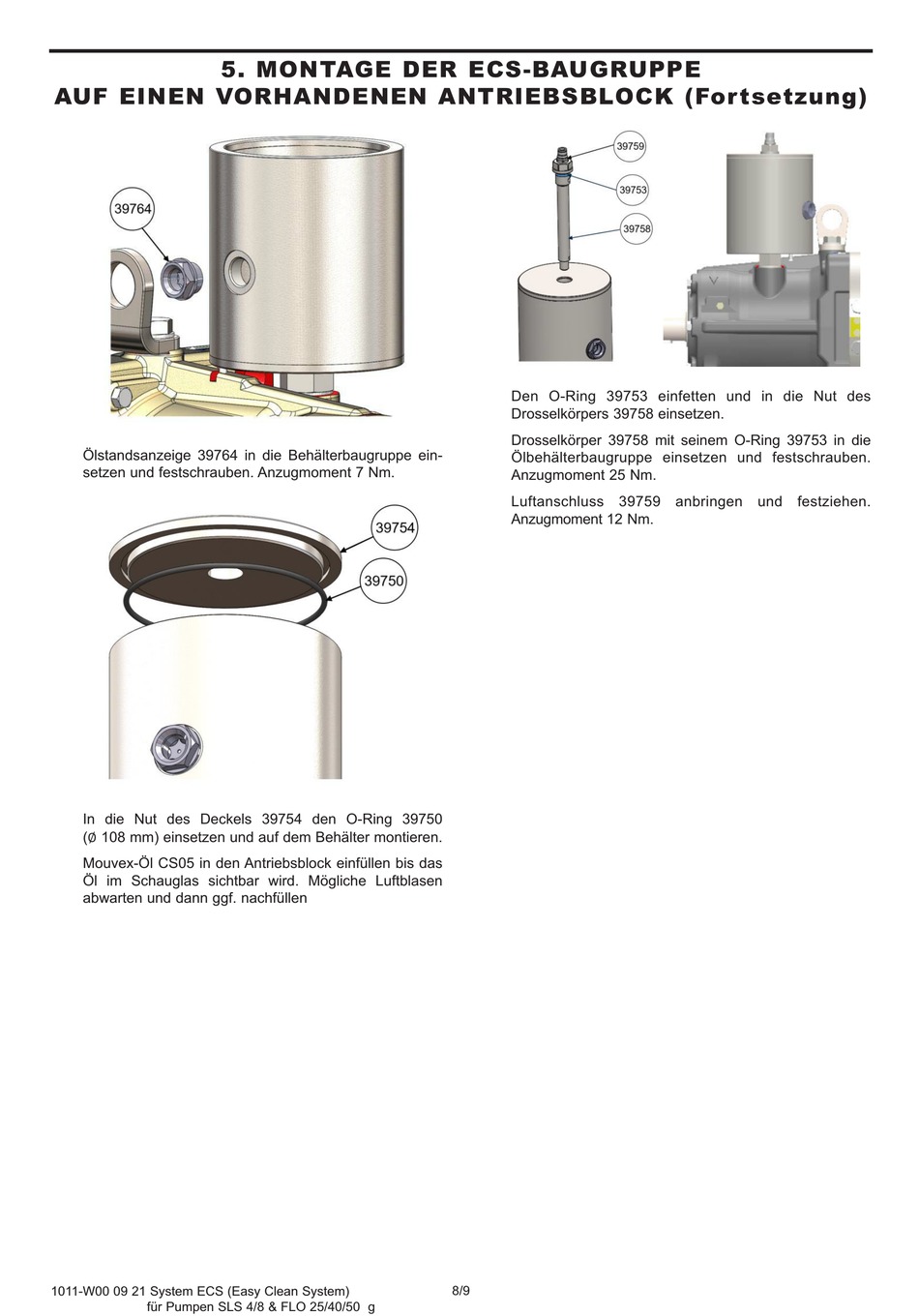

5. MONTAGE DER ECS-BAUGRUPPE
AUF EINEN VORHANDENEN ANTRIEBSBLOCK (For tsetzung)
Ölstandsanzeige 39764 in die Behälterbaugruppe ein-
setzen und festschrauben. Anzugmoment 7 Nm.
In die Nut des Deckels 39754 den O-Ring 39750
(∅ 108 mm) einsetzen und auf dem Behälter montieren.
Mouvex-Öl CS05 in den Antriebsblock einfüllen bis das
Öl im Schauglas sichtbar wird. Mögliche Luftblasen
abwarten und dann ggf. nachfüllen
1011-W00 09 21 System ECS (Easy Clean System)
für Pumpen SLS 4/8 & FLO 25/40/50 g
Den O-Ring 39753 einfetten und in die Nut des
Drosselkörpers 39758 einsetzen.
Drosselkörper 39758 mit seinem O-Ring 39753 in die
Ölbehälterbaugruppe einsetzen und festschrauben.
Anzugmoment 25 Nm.
Luftanschluss 39759 anbringen und festziehen.
Anzugmoment 12 Nm.
8/9
