5. MONTAGE DER ECS-BAUGRUPPE
AUF EINEN VORHANDENEN ANTRIEBSBLOCK (For tsetzung)
5.2 FLO 25 - FLO 40 - FLO 50
Lagerträger z. B. mit einer Zwinge auf einer Werkbank
befestigen, um ihn waagerecht zu halten.
Öl
aus
dem
Antriebsblock
Betriebsanleitung der Pumpe).

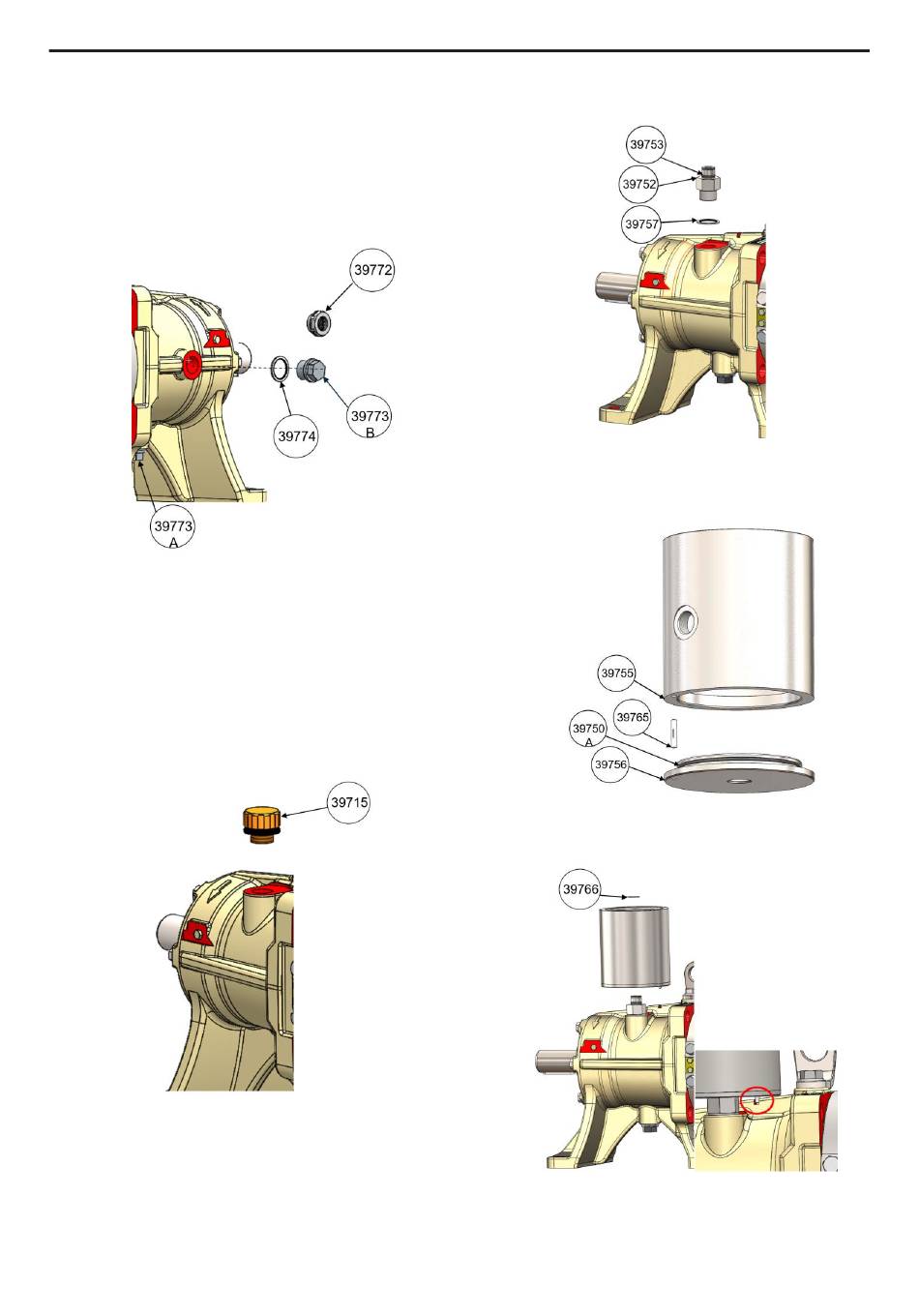

Eine Ölauffangwanne unter dem Stopfen 39773A auf-
stellen.
Den Stopfen 39773A herausschrauben, um das
Getriebeöl teilweise aus dem Ölbehälter abzulassen.
Dadurch wird der Ölstand bis unter den Pegel der
Ölstandsanzeige 39772 gesenkt.
Schauglas 39772 entfernen.
PTFE-Band auf das Gewinde des Stopfens 39773B auf-
bringen und diesen mit seinem Ring 39774 anstelle der
Ölstandsanzeige festschrauben. Anzugmoment 40 Nm.
Druckausgleichsventil 39715 herausschrauben 39715.
1011-W00 09 21 System ECS (Easy Clean System)
für Pumpen SLS 4/8 & FLO 25/40/50 g
ablassen
(siehe
7/9
Montieren Sie den Nippel 39752 : Bringen Sie das PTFE-
Band auf das Gewinde des Nippels 39752 auf und setzen
Sie den Dichtungsring 39757 ein. Anzugmoment 40 Nm.
Dichtung 39753 einfetten und montieren.
Den O-Ring 39750A (Ø 101,3 mm) anbringen. Den
Behälter 39755 und den Deckel 39756 montieren. Dabei
Stift 39765 verwenden.
Den Ölbehälter montieren, indem der Stift 39765 in die
Nut gesetzt wird.
Den Dichtungsring 39766 einsetzen.
