3. Anwendungsbeispiele

3.1. Drehgeber mit Impulszahlen, die nicht erhältlich sind
Für manche Anwendungen sollte ein Geber eine Auflösung haben, die auf dem Markt gar nicht
oder nur sehr schwer erhältlich ist. Das FM 260 kann aus einer Standard-Impulszahl im Prinzip
jede beliebige Impulszahl erzeugen.

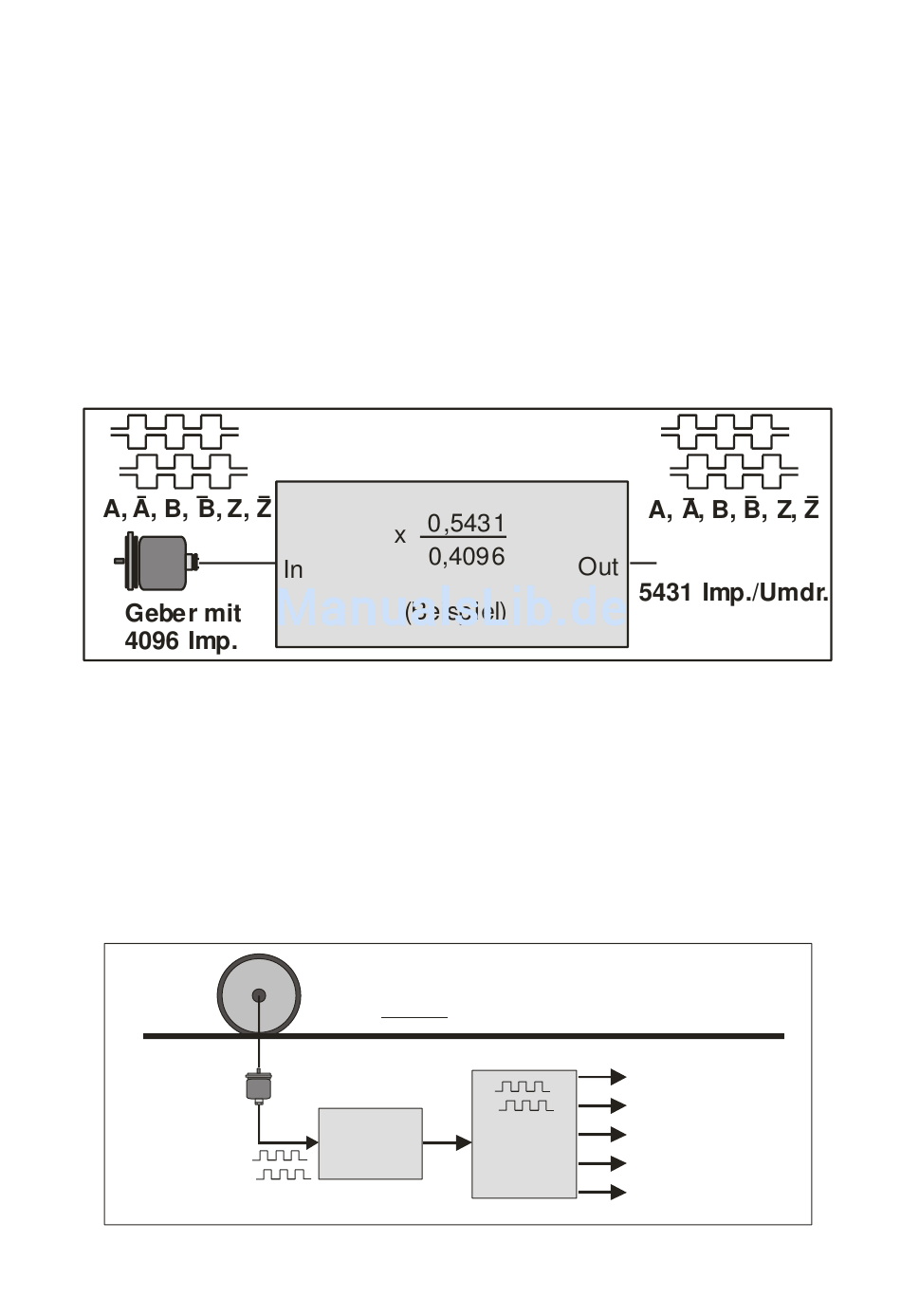

Das Beispiel zeigt, wie die unkonventionelle Impulszahl „5431 Imp./Umdr." mit Hilfe eines
Standardgebers mit 4096 Imp./Umdr. erzeugt wird, indem Faktor 1 auf den Wert 0,5431 und
Faktor 2 auf den Wert 0,4096 eingestellt werden.
Nach demselben Prinzip lassen sich selbst Geber mit nicht-ganzzahligen Impulsen simulieren (z.
B. ein Geber mit 100,4 Impulsen pro Umdrehung)

3.2. Feinanpassung von Durchmesser und Abrieb eines Messrades

In ausgedehnten Maschinenanlagen ist häufig ein einziger Geber mit Messrad für die
Signalerfassung und Nachsteuerung mehrerer Folgemaschinen verantwortlich. Wenn die
Abnutzung des Messrades eine Nachjustierung der Längenerfassung erfordert, dann muss diese
an jeder einzelnen Folgemaschine oder Funktionsgruppe separat durchgeführt werden (sofern
überhaupt Justierungsmöglichkeiten vorhanden sind).
FM 260 gestattet die zentrale Feinjustierung des Messrad-Umfangs auf einfache Art,
gegebenenfalls sogar automatisch über eine SPS und serielle Schnittstelle oder PROFIBUS.
Fein-Anpassung durch Vorgabe x 0,9998 ... 0,9999 ... 1,0000 ... 1,0001 usw.
Fm26001d_oi_d.doc / 19.11.15
Messrad
Drehgeber
FM 260
Materialbahn
Folgemaschine 1
Folgemaschine 2
Impuls- Folgemaschine 3
Verteiler
Mess-System
SPS
