5

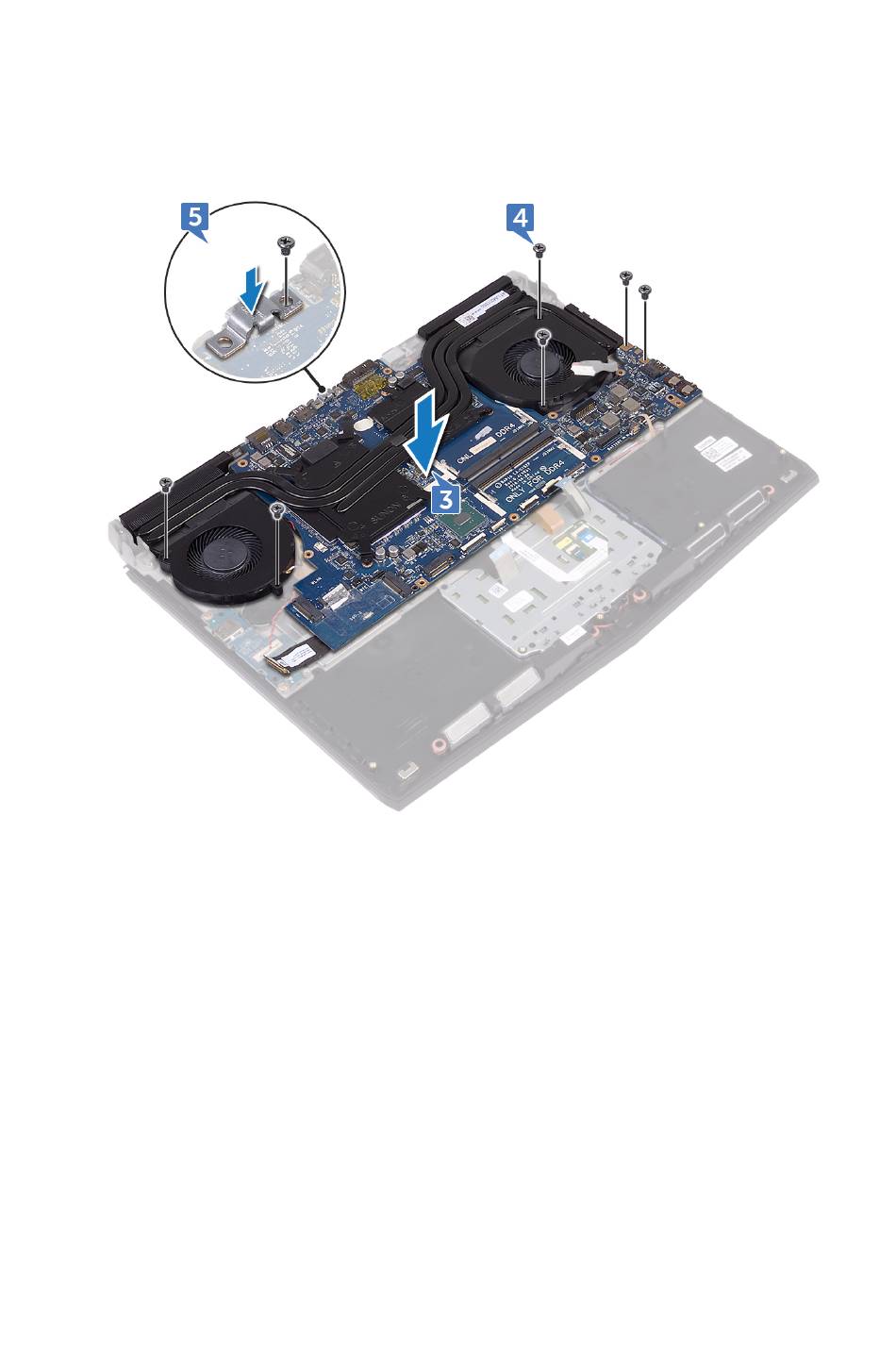

Richten Sie die Schraubenbohrung der USB-Typ-C-Halterung an der
Schraubenbohrung der Systemplatine aus und bringen Sie die Schraube
(M2.5x5) wieder an, mit der die USB-Typ-C-Halterung an der Systemplatine
befestigt wird.
6
Schieben Sie das E/A-Platinenkabel in den Anschluss auf der E/A-Platine
und schließen Sie den Riegel, um das Kabel zu sichern.
7
Befestigen Sie das Klebeband, mit dem das Kabel der E/A-Platine an der
E/A-Platine befestigt ist.
8
Schieben Sie das Touchpad-Kabel in den Anschluss auf der Systemplatine und
schließen Sie den Riegel, um das Kabel zu sichern.
9
Schließen Sie das Lautsprecherkabel an die Systemplatine an.
10 Stecken Sie das Kabel der Tastatur mit RGB für Einzeltasten (optional) in den
Anschluss und drücken Sie den Riegel nach unten, um das Kabel zu
befestigen.
11 Verbinden Sie das Netzadapteranschlusskabel mit der Systemplatine.
